Для хорошо фильтрующих грунтов (песков и супесей) коэффициент фильтрации определяют с помощью прибора (рис. 5.16), состоящего из трубы длиной l, заполненной грунтом, и двух трубок — подводящей и отводящей воду. При разности напоров Н2 - Н1 вода будет фильтроваться под действием градиента (J). Определив объем воды V, профильтровавшейся за время t, можно по формуле

Зависимость скорости фильтрации (Vƒ) от гидравлического фадиента, характеризующего водопроницаемость фунтов, носит название закона ламинарной фильтрации. Математическое выражение этого закона, предложенное Дарси, имеет вид

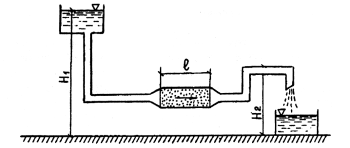

Схема установки для определения коэффициента фильтрации

Формулируется закон ламинарной фильтрации следующим образом: скорость движения (фильтрации) воды в грунте прямо пропорциональна гидравлическому градиенту.

Фильтрация воды в вязких глинистых грунтах имеет свои особенности, связанные с малыми размерами пор и вязким сопротивлением водноколлоидных пленок, обволакивающих минеральные частицы грунтов.

Движение (фильтрация) воды в глинистых грунтах, в отличие от песчаных (кривая а), начинается лишь при достижении некоторого градиента напора (кривая б), преодолевающего внутреннее сопротивление движения воды.

Зависимость скорости фильтрации в грунте от гидравлического градиента

Для кривой (б) различают три участка:

I — начальный (0—1), когда скорость фильтрации практически равна нулю (Vf = 0);

II — переходный (1—2) криволинейный участок;

III — прямолинейный (2—3), характеризующий процесс установившейся фильтрации.

Таким образом, в глинистых грунтах, особенно в плотных, при относительно небольших значениях градиента напора фильтрация может не возникать (участок 0—1, кривая б). Увеличение градиента напора приведет к постепенному, очень медленному развитию фильтрации (участок 1—2). Наконец, при некоторых значениях гидравлического градиента устанавливается постоянный режим (участок 2—3).

Напорный градиент, до достижения которого фильтрация в грунте не наблюдается, называется начальным градиентом (J'0).

Во многих случаях исключают из рассмотрения участок 0—2 кривой «б» и закон ламинарной фильтрации для глинистых грунтов принимают в виде

где J'0 — начальный градиент напора, т.е. участок на оси J, отсекающий продолжение отрезка прямой 2—3 до пересечения с этой осью. Для песчаных грунтов фильтрация начинается сразу после передачи напора (кривая а).

Список использованной литературы

1. Грунтовые воды в большой советской энциклопедии (БСЭ)

2. Ланге O. K. Подземные воды СССР, ч. 1-2, М., 1959—1963.

3. Саваренский Ф. П., Гидрогеология, М., 1935; Ланге О. К., Гидрогеология, М., 1969.
