Рис 1. Гидрограф реки Дон

4.2 Сведения о водопотребителях

В качестве новых потребителей воды принимаются:

1) городское коммунально-бытовое хозяйство, обслуживающее город с численностью населения (Nг) 117 тысяч человек, норма водопотребления (qг) в соответствии со степенью благоустройства, принята по таблице №2, равной 275 л/сут. на 1 жителя;

2) сельское коммунально-бытовое хозяйство, обслуживающее сельское население численностью населения (Nс) 28 тысяч человек, норма водопотребления (qс) в соответствии со степенью благоустройства, равной 50 л/сут. на 1 жителя;

3) животноводство, состоящее из поголовья коров (Р1) и телят (Р2), количество которых 8 и 6 тысяч голов и нормой водопотребления 150 и 30 л/сут на 1 голову соответственно;

4) производственные предприятия по производству синтетического каучука с объемом выпускаемой продукции (В1) 160 тысяч тонн и нормой водопотребления (qпр1) 2000 м3/т в год и мясокомбинат с объемом выпускаемой продукции (В2) 920 тысяч тонн и нормой водопотребления (qпр2) 100 м3/т в год;

5) система рыбоводных прудов - подача воды характеризуется графиком Qрз= f(t) (рис. 3), построенному по таблице 3.

График подачи воды на пруды рыбозавода представлен на рис. 2.

Таблица 3- График подачи воды на пруды рыбозавода

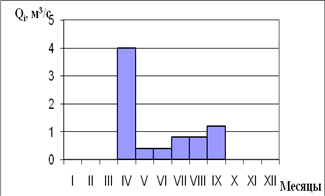

Рис. 2. График подачи воды на пруды рыбозавода

6) ТЭС мощностью (NТЭС) 130 МВт и нормой потребления воды qтэс = 100 м3/кВТ;

7) сельское хозяйство с площадью орошаемых земель (F) 11 тысяч га и оросительной нормой qор = 4500 м3/га.

Таблица 4 - Распределение оросительной нормы

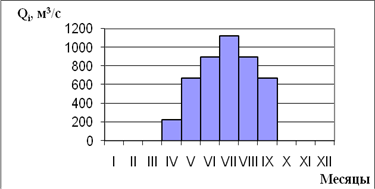

Рис. 3. График распределения оросительной нормы по месяцам.

8) рекреационные участки обеспечивающие отдых Nр= 2 тысячи человек при норме водопотребления qр = 100 л/чел;

9) санитарные попуски (Qс) принимаются постоянными в течение года и равным минимальному расходу гидрографа 2 м3/сек.

График санитарных попусков представлен на рис. 4.

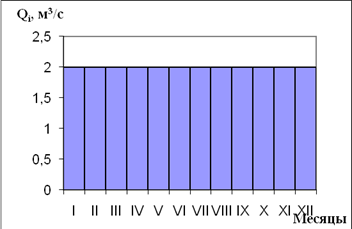

Рис. 4. График санитарных попусков в нижний бьеф

10) годовая выработка электроэнергии ГЭС (Эгэс) 175 тыс. МВт;

11) рыбохозяйственные попуски характеризуются графиком попусков Qрх = f(t) по таблице 5.

Таблица 5 - Расходы рыбохозяйственных попусков

График рыбохозяйственных попусков представлен на рис. 5.

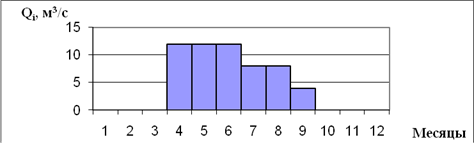

Рис. 5. График рыбохозяйтвенных попусков в нижний бьеф.

12) водно-транспортные попуски характеризуются графиком попусков Qрх=f(t) по таблице 6.

График вводно-транспортных попусков представлен на рис. 6.

Таблица 6 - Расходы воднотранспортных попусков

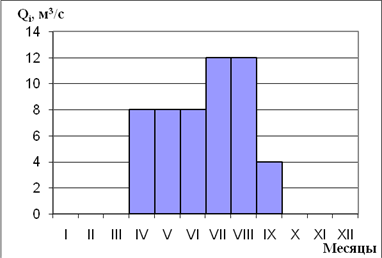

Рис.6. График водно-транспортных попусков.

13) объем первоначального потребления из верхнего бьефа водохранилища и нижнего бьефа .

4.3 Предварительная структура водохозяйственного комплекса

Предварительно определён сле­дующий состав участников водохозяйственного комплекса: орошаемое земледелие; животноводческие фермы; коммунально-бытовое хозяйство, обеспечивающее потребности сельского и городского населения; промышленность в виде предприятий по производству ацетатного шелка и никеля; рекреа­ционные учреждения; гидроэнергетика.
