Технология строительства скважины
Найдем необходимый объем:
– облегченного цементного раствора:
– цементного раствора:
Объем воды для приготовления:
(2.47)
– для цементного раствора:
– для облегченного цементного раствора:
Количество цементировочной техники:
(2.48)
где ρнас –насыпная плотность цементного порошка;
Vбунк –объем бункера цементосмесительной машины СМН-20;
Для приготовления цементного раствора:
Для приготовления облегченного цементного раствора:
Всего потребуется для приготовления и закачки цементных растворов 3 машины 2СМН-20.
Производительность смесителя 2СМН-20 по цементному раствору:
(2.49)
где QВ – производительность водяного насоса, л/с;
Производительность смесителя 2СМН-20 по облегченному цементному раствору:
(2.50)
где QВ – производительность водяного насоса, л/с;
Число цементировочных агрегатов для закачки цементного раствора (ЦА-320):
Так как производительность смесителя по цементному раствору 21,8 л/с, а максимальная производительность ЦА-320 - 14,5 л/с, то с каждым смесителем должно работать по два агрегата:
для закачки цементного раствора.
Число цементировочных агрегатов для закачки облегчённого цементного раствора:
Так как производительность смесителя по облегчённому цементному раствору 16,73 л/с, а максимальная производительность ЦА-320 - 14,5 л/с, то с каждым смесителем должно работать по два агрегата:
для закачки облегчённого цементного раствора.
2.8.2Общая потребность в цементировочной технике
Для приготовления цементного и облегчённого цементного растворов необходимо три машины 2СМН-20.
Для подачи воды и начала продавки необходимо два агрегата ЦА-320.
Для закачки цементного и облегчённого цементного растворов необходимо шесть агрегатов ЦА-320.
Всего необходимо восемь цементировочных агрегатов ЦА-320.
Также для цементирования используем блок манифольдов 1БМ-700 и станцию контроля цементировании СКЦ-2М-80.
Таблица 2.19 - Распределение тампонажных материалов
|
Смеситель |
ЦА |
Материал |
Цемент, т |
Вода, м3 |
Буф. ж., м3 |
Продавка, м3 |
|
1 |
1 |
ОЦР |
14,153 |
7,08 |
11,36 | |
|
2 |
ОЦР |
7,08 |
11,36 | |||
|
2 |
3 |
ОЦР |
14,153 |
7,08 |
11,36 | |
|
4 |
ОЦР |
7,08 |
6,62 | |||
|
3 |
5 |
ЦР |
3,843 |
0,87 |
4,8 | |
|
6 |
ЦР |
0,87 |
4,8 | |||
|
- |
7 |
Подача воды | ||||
|
- |
8 |
2 | ||||
Результаты расчета на ЭВМ процесса цементирования приведены в приложении 1.

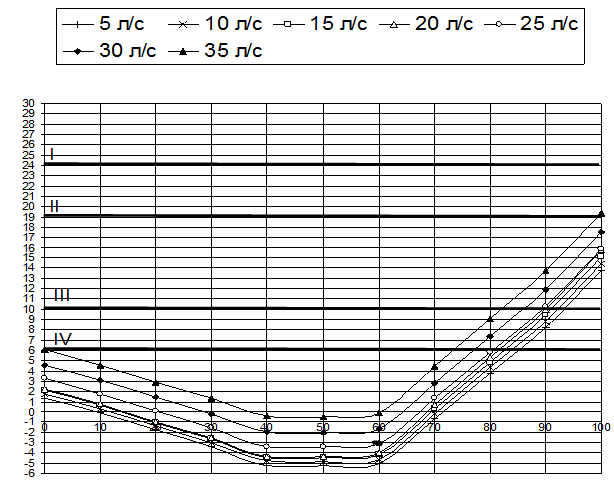

График процесса закачки и продавки цементировочного раствора приведены на рисунке 2.1.
 |
2.8.3 Расчет времени цементирования
Буферная жидкость:
Облегченный цементный раствор:
Цементный раствор:
Продавка:
Итого времени t=104,3×1,05=1 ч. 49 мин.
Расчетное время цементирования меньше, чем время начала схватывания, цементного раствора (tнсхв»3:20-3:40).
2.8.4 Контроль качества цементирования
Наиболее эффективным методом, позволяющим получить максимальную информацию о качестве цементирования обсадной колонны не зависимо, от температуры и плотности тампонажного камня, является акустическая цементометрия. Для контроля качества цементирования обсадной колонны применяют акустические цементомеры АКЦ-1 и АКЦ-2. путем совместной интерпретации кривых акустической цементограммы представляется возможным:
