5 35,674 - 63,127 0,164 0,696 99,735

6 36,520 0,184 62,866 0,197 0,675 100,443

7 37,479 - 61,564 0,188 0,750 99,980

8 37,724 0,166 60,910 0,169 0,688 99,657

9 42,033 0,225 56,342 0,243 0,716 100,041

10 38,331 - 60,677 0,236 0,679 100,019

11 37,280 0,148 61,675 0,246 0,704 100,022

12 40,508 - 58,094 0,308 1,048 100,031

13 38,353 0,154 60,199 0,168 1,036 99,998

14 39,392 0,206 58,757 0,299 0,980 99,831

15 37,319 - 61,376 0,375 1,151 100,330

Таблица 4. Эмпирические формулы кианита по зонам

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Al1.90Fe0.03Cr 0.01Si0.06O5

Al1.95Fe0.02Si1.02O5

Al1.98Fe0.02Cr 0.01Si1.0O5

Al1.89Fe0.02Cr 0.01Si1.06O5

Al2.02Fe0.02Si0.97O5

Al2Fe0.02Si0.98O5

Al1.96Fe0.02Si1.02O5

Al1.95Fe0.02Si1.02O5

Al1.79Fe0.02Cr 0.01Ti0.01Si1.13O5

Al1.93Fe0.02Cr 0.01Si1.04O5

Al1.97Fe0.02Cr 0.01Si1.01O5

Al1.85Fe0.02Cr 0.01Si1.10O5

Al1.92Fe0.02Si1.04O5

Al1.88Fe0.02Cr 0.01Si1.07O5

Al1.96Fe0.03Cr 0.01Si1.01O5

Состав рутила (мас.%)

TiO2 FeO V2O5 сумма

Рутил 97,249 0,926 1,574 99,954

Эмпирическая формула рутила

Ti1.98Fe0.01V0.01O2

По зонам кианита варьирут лишь изоморфные примеси Ti3+ , Cr3+ , Fe3+ (<1 мас.%), содержание которых не сказывается на качестве коммерческого типа кианита, а только меняется цвет. В более темных зонах (зеленовато-синих) содержание этих примесей больше, чем в центральной светло-серой зоне.

По анализу включения в кианите определен кремнезем, сумма низкая, это, предположительно, опал.

Образец 7

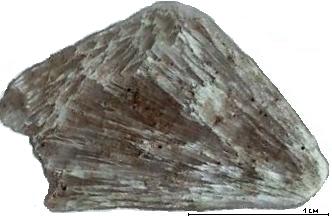

Рис. 18. Сросток расщепленных кристаллов кианита с включениями турмалина

Сросток расщепленных кристаллов кианита серого цвета, цвет обусловлен мелкими включениями (1 мм) черного дравита. Размер обломка кианита – 2Ч1,2 см. Также трещинки заполнены кварцем, размером до 0,4 мм, изометричной, округлой, немного вытянутой формы. Турмалин наблюдается в виде мелких иголочек черного цвета (размером 0,05Ч0,3 мм). На поверхности сростка наблюдается мусковит желтовато-белого цвета.

Кианит имеет индукционные поверхности с мусковитом и турмалином.

Из расчетов по микрозондовому анализу были определены включения в кианите кварца и дравита, а также кианит с изоморфной примесью FeO 15,3 мас.%.

Таблица 5. Состав кианита и минеральных включений (мас.%)

№ SiO2 TiO2 Al 2O3 Cr2O3 FeO MnO MgO CaO NA2O сумма 1 35,914 0,156 64,406 0,186 0,964 0,070 - - - 101,696 2 102,164 0,201 - 0,163 - 0,068 - - - 102,595 3 30,054 - 55,061 - 14,554 - - - - 99,669 4 38,270 - 33,858 0,104 4,651 - 8,967 - 2,952 100,302 Таблица 6. Эмпирические формулы кианита и минеральных включений

1

2

3

4

Al2,03Fe0.02Si0.96O5

Si1,0O2

Al1,91Fe0.04Si0.89O5

Na0.8Mg1.92Fe0.54Al5.4Si5.98(BO3) 3O18OH4

кианит

кварц

кианит

дравит

Образец 8

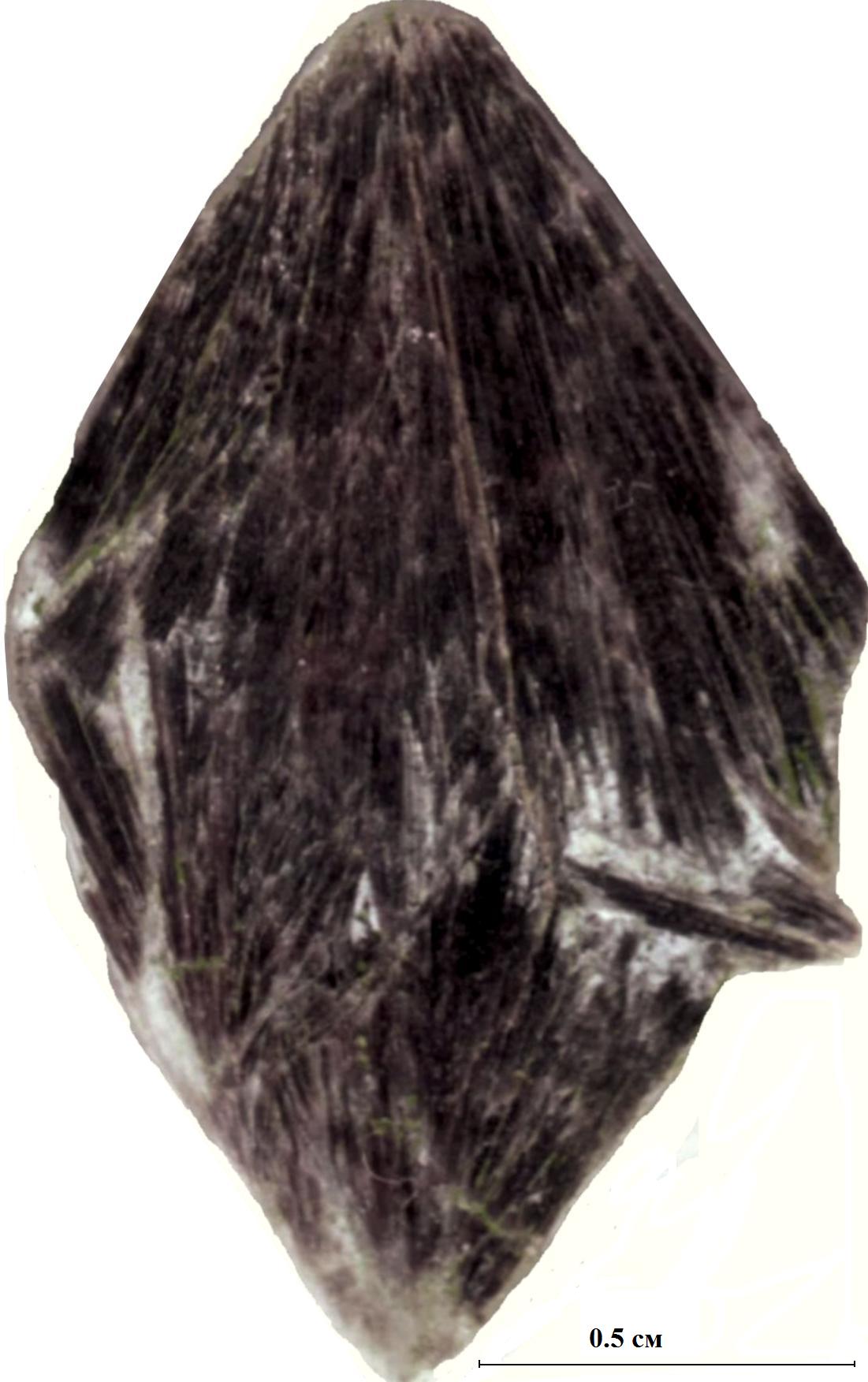

Рис. 19. Сросток кристаллов кианита

Сросток кристаллов темно-серого цвета до черного, размер 1,5Ч0.6 см. Есть включения кварца, изометричные, светло-серого цвета, размером 0,05-0,1 мм. Черный цвет кристалла обусловлен большим количеством включений титаномагнетита. На темном фоне светлые полосы, которые заполнены этими же включениями, но в меньшем количестве. В светлых частях кристалла под бинокуляром наблюдаются включения слюды. Кианит является реликтовым, так как наблюдаются «следы» текстуры предшествующей породы, предположительно сланца.

Таблица 7. Состав титаномагнетита и кианита (мас.%)

№ SiO2 TiO2 Al 2O3 Cr2O3 FeO сумма

1 - 11,775 0,201 0,135 90,128 102,239

2 36,811 - 63,696 - 1,401 101,908

Таблица 8

Эмпирические формулы включений в кианите и самого кианита:

№ Химический состав в кристалле кианита Наименование 1

2

Fe(Fe1.67Ti00.32Al0.01)O4

Al2Fe0.03Si0.98O5

Титаномагнетит

Кианит

Образец 9

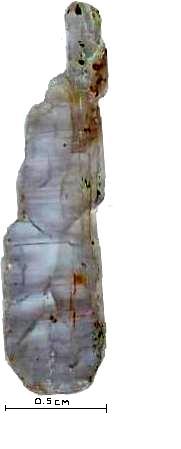

Рис. 20. Полированная пластинка зонального кристалла кианита с единичными включениями

Зональный, светло – голубого цвета по краям, внутри безцветный, размер 1,5Ч0.5 см. Включения черные, очень мелкие, единичные. Кристалл практически чистый. Наблюдается отложение лимонита по трещинам. Присутствуют единичные тонкие вростки красного рутила (0,05 мм). Присутствуют очень мелкие газово-жидкие включения, диагностика которых затруднена.

Образец 10

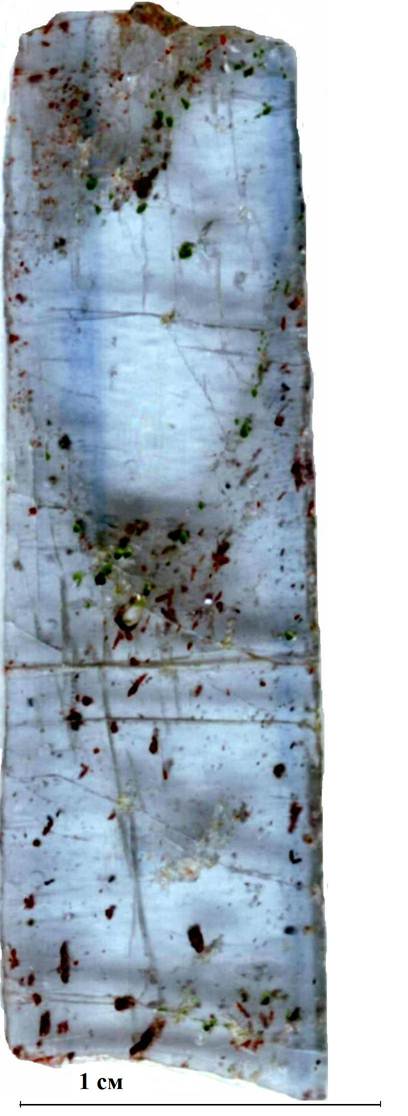

Рис. 21. Полированная пластинка зонально-секториального кристалла кианита

Кристалл светло-голубого цвета (2,4Ч0.7 см), на индивиде сохранилась одна грань. Секториальность определяется различием цвета, в центре кристалла расположен светлый «стержень» (светло-голубой). В кристалле наблюдаются включения красного рутила – тонкопризматического (0,05мм), а также темные мелкие включения. Включения расположены ориентированно, в виде полос – текстура унаследованная от предшествующей породы.

Образец 11

а

б

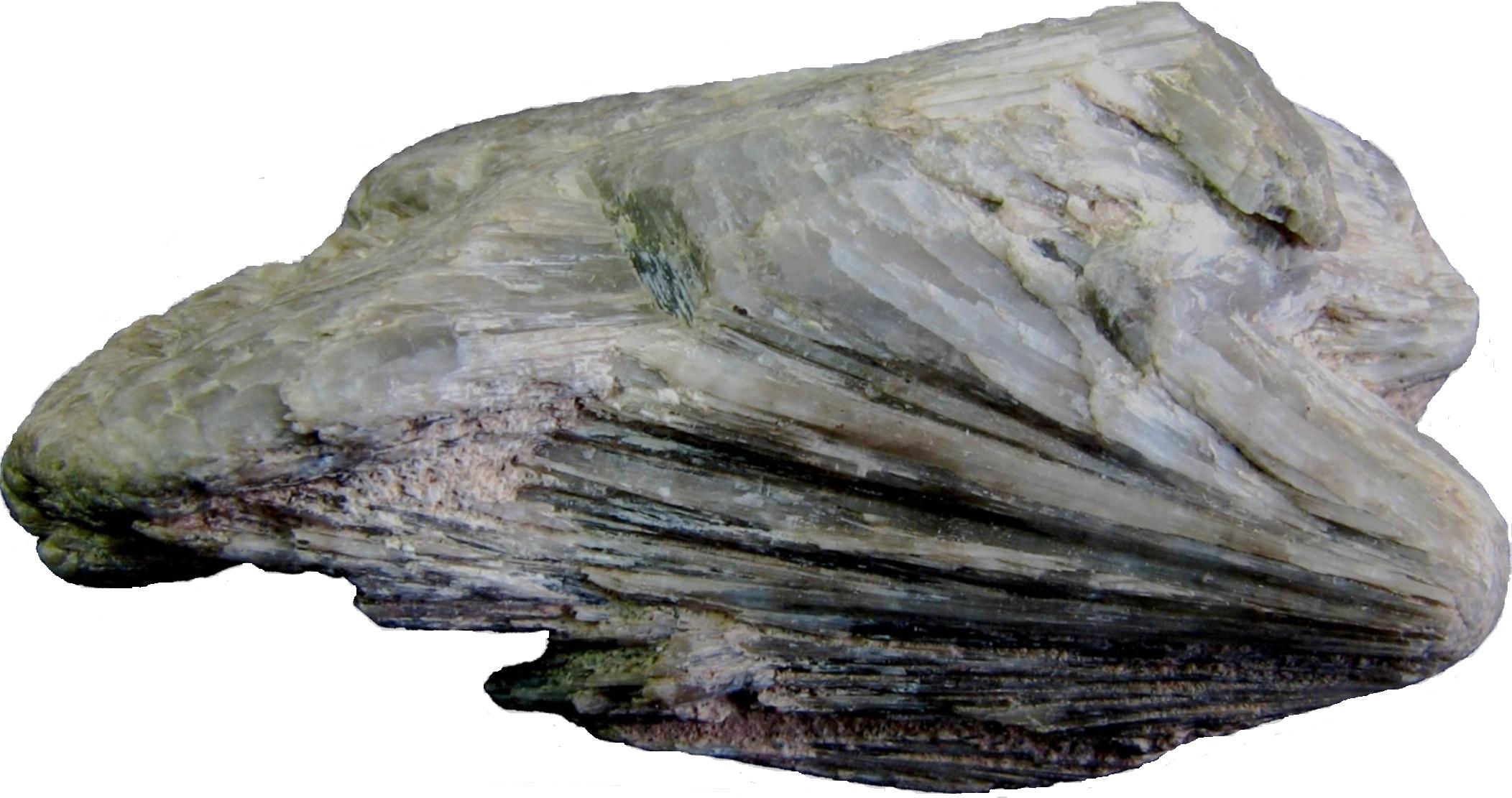

Рис. 22 Сросток расщепленных кристаллов кианита (а - фото образца, б фото полированной пластинки)

Расщепленные кристаллы, размером по удлинению около 2 см, серовато-желтого цвета. Наблюдаются включения темно-красного рутила ( < 0,5 мм), просвечивающего, с алмазным блеском. В кристалле, между блоками расщепления имеются скопления белой слюды - мусковита.

Образец 12

Рис. 23. Двойник зонального кристалла кианита

Полированная пластинка, параллельная (100)

Двойник кристалла кианита (2,7Ч1 см), голубого цвета, имеются включения мусковита. В кристалле наблюдается отдельность по (001). Встречаются рутил в виде темно-красных просвечивающих коротко-призматических кристалликов с сильным алмазным блеском, а также есть более крупные кристаллы рутила (размером до 0,1 мм), на которых отчетливо видны грани тетрагональной призмы и конечные грани дипирамиды, встречаются двойниковые сростки. Среди красных включений рутила встречаются черные включения магнетита и ильменита. Единичные зерна рутила в виде крестообразных двойниковых срастаний. Присутствуют включения апатита.

Также в кристалле наблюдается секториальность, которая проявляется в цвете: голубой-светло-голубой – голубой. Отложение лимонита по трещинам. Включения в кианите расположены хаотично.

Таблица 9. Состав рутила и кианита(мас.%)

SiO2 TiO2 Al 2O3 Cr2O3 FeO сумма

рутил - 99,583 - 0,256 0,775 100,615

кианит 39,898 - 59,258 0,177 0,636 99,970

Эмпирическая формула кианита:

Al1.5Fe0.01Si0.9O5

Эмпирическая формула рутила в кианите:

Ti0.99 Fe0.01O2

7.1 Гониометрия и вычерчивание кристалла кианита
