Если установлен пульсатор 43, создающий гидравлические импульсы бурового раствора, то информация об инклинометрических параметрах и с забойных технологических датчиков может быть передана по гидравлическому каналу связи на датчик давления 10 и далее, к преобразовательному комплексу 18 и в компьютер 17. По информации с датчиков расхода 11, плотности 12 и датчика наличия газовой фазы 13, поступающей также через преобразовательный комплекс 18, подается в компьютер 17.

Производится коррекция данных, полученных с забоя по гидравлическому каналу связи на датчик давления 10. Это необходимо, чтобы учесть влияние характеристик бурового раствора на скорость распространения гидравлической волны в буровом растворе для избежания искажения результата. Кроме того, комплекс обеспечивает передачу всей информации на удаленный компьютер 41, для осуществления контроля за бурением не только на одной буровой, но и в масштабах куста или месторождения.

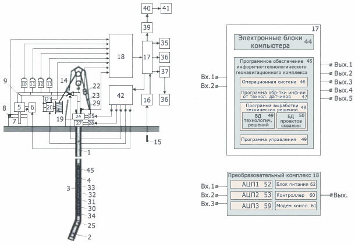

Схема 1: Информационно-технологический геонавигационный комплекс

Телеметрическая система, входящая в состав информационно-технологического геонавигационного комплекса, предназначена для определения пространственной ориентации компоновки низа бурильной колонны, а также забойных параметров, необходимых для оптимизации процесса бурения. Телеметрическая система работает следующим образом. Поток промывочной жидкости приводит в действие турбину электрогенератора, вырабатывается электроэнергия, питающая электронный блок скважинного прибора. Информация от датчиков преобразуется в кодовую последовательность, которая передается в зависимости от условий бурения и наличия соответствующих модулей по электромагнитному или гидравлическому каналам связи. На поверхности сигнал принимается антенной, удаленной на ЗО .5О метров от буровой или датчиком-преобразователем, установленным в нагнетательную линию насосов. В приемном устройстве принятый сигнал декодируется и вводится в компьютер для обработки. Приемное устройство питается от сети переменного тока частотой 50-1 Гц, напряжением 180-240 В. Потребляемая мощность не более 20Вт. Чувствительность не менее ЮмкВ. Приемное устройство соединяется с компьютером по интерфейсу RS232. Программное обеспечение телеметрической системы, установленное на компьютере, обеспечивает обмен информацией между ПЭВМ и УСО обработку информации.

Скважинная часть телеметрической системы имеет модульную конструкцию и производится с наружным диаметром 108, 172, 195 мм. Корпусные детали телеметрической системы выполнены из немагнитной специальной стали с высокими механическими свойствами.

Рисунок №4.

Скважинная часть забойной системы состоит из немагнитного корпуса-переводника, имеющего на обоих концах стандартные резьбы бурового инструмента. Как правило, это 6-10 метровая труба из сплава Д16Т (ЛБТ), либо из титана марки ВТ-4 или сплава 12Х18Т, в которой размещены генератор переменного тока на постоянных магнитах, приводимый во вращение гидротурбиной, и аппаратурный контейнер, внутри которого размещены инклинометрические датчики, блок управления процессом записи, устройство управления коммутацией канала связи. Там же размещены коммутатор канала связи, устройство управления работой системы и источник питания. Для электрического разобщения глубинного прибора и колонны труб, необходимого для ввода сигналов передачи в канал связи, предусмотрена изолирующая вставка из стеклопластика, пропитанного эпоксидной смолой.

Функциональные возможности телеметрической системы зависят от состава входящих в нее модулей, которые, в свою очередь, определяются технологической необходимостью. Базовые комплектации скважинного прибора обеспечивают ориентацию отклонителя на забое, а также непрерывную передачу и индикацию на поверхности азимута, зенитного угла скважины в процессе турбинного бурения в геологических средах, не имеющих магнитных аномалий. Телеметрические системы используют для передачи электромагнитный или гидравлический канал связи. Передача информации по гидравлическому каналу связи обеспечивает работоспособность системы в породах с высокой проводимостью, но имеет меньшую скорость передачи информации. Измерение угловых параметров также возможно без циркуляции бурового раствора в «статике», при этом используется батарейное питание электронных компонентов ЗТС. Технические характеристики забойной телеметрической системы приведены в таблице №1:
