3) С. с двухмерными слоистыми или листовыми анионами характеризуются широким разнообразием возможных сочленений кремнекислородных тетраэдров в правильные или же в низкосимметричные шести-, четырех- и восьмичленные кольца с тетрагон. и ромбич. симметрией слоя, восьми-, шести- и четырехчленные кольца, воедино связанные в слоистом анионе, и т.д. (рис. 5, в, 6, б).

Рис. 7. Важнейшие типы ленточных кремнекислородных группировок (по Белову): а – силлиманитовая, амфиболовая-см. рис. 5, а, ксонотлитовая-см. рис. 6, а; б-эпидидимитовая; в-ортоклазовая; г-нарсарсукитовая; д-фенаки-товая призматическая; е-эвклазовая инкрустированная.

В прир. – слоистых С. группы слюд (мусковит , биотит тальк, пирофиллит и др.), глинистыхминералов [каолинита Al4(Si4O10) (OH)8 и др.] кремнекислородные сетчатые анионы образованы правильными шестичленными кольцами из тетраэдров SiO4. Эти сетки являются продуктом конденсации пироксеновых или же амфиболовых лент (рис. 5). Строение слоистых С. предопределяет их отчетливую спайность по базальной плоскости (параллельно слоям), наиб. отчетливо проявляющуюся в слюдах (рис. 8). При конденсации в плоскости волластонитовых цепочек (Si3О9), (рис. 2, б или 4, г) или же ксонотлитовых лент (Si6O17), (рис. 6, а) образуются тетрагон, тоберморитовые сетки Ca5(Si6O16) (OH)2·4H20 (рис. 6, б).

4) К С. каркасного строения относятся многочисл. группы алюмосиликатов (в меньшей степени – боросиликаты), вязаный каркас к-рых образован четырьмя мостиковыми связями и имеет общую ф-лу (AlmSin_mO2n)m- Избыточный отрицат. заряд анионного остова из (Аl, Si) – теграэдров электростатически компенсируется щелочными и щел.-зсм. катионами, располагающимися в полостях каркасной структуры. Среди каркасных алюмосиликатов более всего в природе распространены щелочные полевошпатовые С.: твердые р-ры альбита NaAlSi3O8 и ортоклаза KAlSi3O8, а также альбита и анортита CaAl2Si2O8, известные под назв. плагиоклазов. Каркасные С. цеолиты характеризуются большими внутр. полостями и входными окнами, в к-рых могут абсорбироваться крупные молекулы диаметром 0,3–0,5 нм и более (рис. 9).

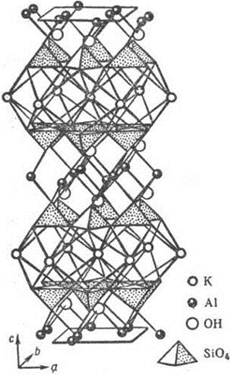

Рис. 8. Фрагмент (элементарный пакет) слоистой кристаллич. структуры мусковита KAl2(AlSi3O10XOH)2, иллюстрирующий переслаивание алюмокремне-кислородных сеток с полиэдрич. слоями крупных катионов Аl и К.

Рис. 9. Проекция фрагмента пористой кристаллич. структуры цеолита фошазита (фожазита) с широкими входными каналами эллиптич. сечения.

3. Процессы образования силикатов в земной коре

Теперь рассмотрим минеральный состав земной коры с позиций строения кремнекислородных радикалов. За счет внутренней энергии Земли магма – расплав, состоящий из основных пород (ортосиликаты магния и железа и их твердые растворы), поднимаясь по трещинам на поверхность, обогащается кремнеземом, глиноземом, водой. При этом с понижением температуры из него кристаллизуются сначала тугоплавкие минералы, а оставшийся расплав снова взаимодействует с встречающимися на его пути породами, образующиеся кристаллы взаимодействуют с гидротермальными водами. Из образовавшихся растворов выкристаллизовываются минералы, содержащие воду. Безусловно, это очень упрощенная картина сложных геохимических процессов, происходящих в действительности. К основным минералам относятся оливины – ортосиликат магния Mg2SiO4, в котором часть катионов магния может быть замещена на Fe2 +. Поэтому для оливинов принимается общая формула [Mg, Fe] 2 [SiO4], а их структура образована изолированными тетраэдрами [SiO4] 4 -, соединенными между собой катионами. При увеличении содержания SiO2 образуются пироксены – метасиликаты натрия, магния, кальция, железа, содержащие бесконечные метасиликатные цепочки (SiO3)?. В зависимости от природы катиона найдены различные виды изолированных и более сложных цепочек. Минерал жадеит NaAl[Si2O6], о котором шла речь, также относится к группе пироксенов, то есть к минералам с цепочечной структурой. Ионы натрия и алюминия образуют катионную составляющую структуры.

Следующей ступенью полимеризации являются соединения, содержащие ленточные кремнекислородные радикалы. Некоторые виды этих радикалов, зависящие от природы катионов, представлены на рис. 3. Во времена У.Л. Брэгга такие соединения еще не были известны. К ленточным силикатам относятся амфиболы – гидросиликаты Ca, Mg, Fe, содержащие группы [Si4O11] 6 – К амфиболам относится и один из древнейших минералов, используемых человеком, – нефрит – Ca2 (Mg, Fe) [Si4O11] (OH) 2, и асбесты.

Дальнейшая конденсация приводит к образованию слоистых силикатов. К их числу относятся слюды и глины, содержащие в своей структуре группировки [Z4O10], где Z=Si и Al в четверной координации относительно кислорода. В слюдах слои состоят из шестичленных колец, построенных из алюмо- и кремнекислородных тетраэдров. Слоистых силикатов существует множество: слои могут быть построены из пяти- и шестичленных колец (см. рис. 1); состоять из чередующихся в определенном отношении восьми- и пятичленных колец; могут существовать слои, в которых кремнекислородный тетраэдр необязательно имеет три мостиковых атома кислорода, и др.

И наконец, последней ступенью полимеризации являются силикаты с каркасным строением, которых тоже существует великое множество. Примером каркасных силикатов могут служить кремнезем и полевые шпаты. Полевые шпаты делятся на плагиоклазы (непрерывный ряд твердых растворов в системе альбит-анортит (NaAlSi3O8‑CaAl2Si2O8)) и калиевый полевой шпат K[AlSi3O8]. Их структура представляет собой бесконечный объемно-увязанный каркас из тетраэдров SiO4 и AlO4, в пустотах которого расположены ионы Na, Ca, K (рис. 4). Сам же кремнезем – это вязь из кремнекислородных тетраэдров. К разряду каркасных силикатов, но не полевых шпатов относится и упоминаемый ранее минерал лейцит K[AlSi2O6], казалось бы, метасиликат калия и алюминия. В действительности это каркасный алюмосиликат, в котором атомы алюминия выполняют структурную функцию атомов кремния. Каркас состоит из тетраэдров AlO4 и SiO4 (все атомы кислорода мостиковые), в пустотах которого расположены ионы калия. Полевые шпаты, в свою очередь, в результате процессов выветривания превращаются в глины и различные виды кремнезема:

2K[AlSi3O6] + CO2 +2H2O =

= Al2 [Si2O5] (OH) 4 + K2CO3 + SiO2

Каолинит Кварц, опал

Каолинит – минерал со слоистой структурой. Слои состоят из шестичленных кремнекислородных колец. В конечном итоге процессы выветривания полевых шпатов, слюд, талька, нефелина приводят к образованию растворимых солей щелочных и щелочноземельных металлов, плохо растворимых гидратов оксидов железа и алюминия и гидросиликатов, которые переносятся водными растворами и дают начало образованию новых минералов, с которых как бы начинается новый виток образования силикатных минералов.
