Для эффективности поджога СИНВ выбираем 1 электродетонатор мгновенного действия ЭД-1-8-Т.

7. Выбор схемы взрывания и расчёт интервала времени замедления при КЗВ

Используя устройства СИНВ-П с разным временем замедления и соединения их в разной последовательности можно получить различные схемы инициирования. Это обеспечивает высокую управляемость процессом взрывания и возможность варьирования схемы инициирования в зависимости от характеристик взрываемой среды, диаметра скважины и сетки бурения, применяемых скважинных ВВ, необходимого качества дробления среды, величины и направленности взрыва.

Клиновидная схема инициирования (рис. 1) с использованием устройств СИНВ-П-30. Она обеспечивает хорошее дробление и компактный развал взорванной среды. Угол клина может быть уменьшен или увеличен за счет изменения времен поверхностных межрядных и межскважинных замедлений.

Диагональная схема инициирования с применением устройств СИНВ-П-45 и СИНВ-П-60. Угол наклона диагоналей можно применять как за счет последовательности соединений устройств СИНВ-П, так и за счет изменения времен межрядных и межскважинных замедлений.

Пример диагональной схемы инициирования с использованием детонирующего шнура и пиротехнических реле. Схема инициирования по периметру «закольцована». При отказе какого либо пиротехнического реле или участка детонирующего шнура инициирующий сигнал к устройствам СИНВ-С приходит с неповрежденной части взрывной сети.

Из выше перечисленных выбираю клиновидную схему инициирования т.к. она обеспечивает хорошее дробление и компактный развал взорванной среды.

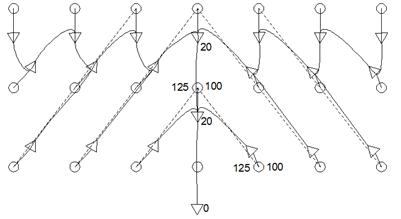

Рис. 1 Схема клиновидного инициирования ВВ

Рассчитаем интервал времени замедления при КЗВ

мс,

мс,

где k=4 коэффициент взрываемости

Принимаем интервал времени замедления равной 30 мс.

Расчёт безопасных расстояний

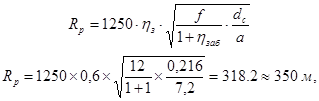

Расстояние, безопасное для людей по разлету отдельных кусков породы при взрывании скважинных зарядов рыхления, определяется по формуле

где hз = Lвв/Lс=8/13,4=0,6 - коэффициент заполнения скважины взрывчатым веществом;

hзаб = Lзаб/Lн - коэффициент заполнения скважины забойкой, при полном заполнении забойкой свободной от заряда верхней части скважины hзаб = 1.

Lн=1,9 м - длина свободной от заряда верхней части скважины;

¦=12 - коэффициент крепости горной породы.

При расчете безопасных расстояний по этой формуле следует принимать минимально возможные в процессе взрывных работ значения параметров а, hзаб и максимально возможные значения ¦ и hз.

Рассчитанные по той формуле безопасные расстояния округляются в большую сторону до значения кратного 50.

Безопасные расстояния по разлету кусков для механизмов, зданий и сооружений определяются с учетом конкретных условий.

Определение расстояний, безопасных по действию ударно-воздушной волны на застекление при взрывании наружных зарядов и скважинных зарядов рыхления производится по формулам:

, м при 5000 > Qэ ³ 1000 кг,

, м при 2 £ Qэ < 1000 кг,

, м при Qэ < 2 кг,

где Qэ - эквивалентная масса заряда, кг.

Для группы из N скважинных зарядов длиной более 12 своих диаметров взрываемых одновременно

Qэ =12·р×dc×kз×Nодн=12·36.6·0,216·0,002·4=0,76кг,

м,

где kз=0,002 - коэффициент, значение которого зависит от отношения Lзаб/dс и принимается из таблицы [2,п. 5.1.10 ]

Nодн=4 – число зарядов одной группы, взрываемых одновременно.

При короткозамедленном взрывании под Qэ и N следует понимать соответственно массу эквивалентного заряда и число зарядов одной группы, взрываемой одновременно. При интервале замедления между группами зарядов от 30 до 50 мс безопасное расстояние должно быть увеличено в 1,2, от 20 до 30 мс - в 1,5 и от 10 до 20 мс - в 2 раза.

Принимаем rв=Rбез=1,2×57=69 м.

Если взрывные работы проводятся при отрицательной температуре воздуха, то безопасное расстояние должно быть увеличено не менее чем в 1,5 раза: Rбез=1,5×69=103 м.

II. Технология выемочно-погрузочных работ на карьере

Экскавируемость взорванных вскрышных пород

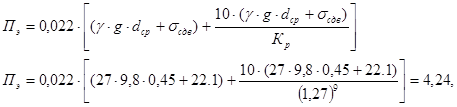

Показатель трудности экскавации разрушенных пород определяется по эмпирической формуле:

где γ=27 Н/дм3 – плотность известняка;

g=9,81 м/с2 – ускорение свободного падения;

dср=0,45 м – средний размер кусков разрушенной породы;

Кр=1,27 – коэффициент разрыхления породы в развале;

МПа,

МПа,

МПа,

МПа,

МПа,

МПа,

где σсж, σр, σсдв – соответственно пределы прочности на сжатие, растяжение и сдвиг;

· ЭШ – экскаватор шагающий. Драглайн применяется на лёгких, средней крепости или взорванных крепких породах, как с нижним так и с верхним черпанием при бестранспортной системе разработки, при работе на отвалах, при переэкскавации горной массы, при погрузке в транспортные сосуды или в бункер, при строительстве карьеров и проходке траншей.

· ЭГ – экскаватор карьерный гидравлический, на гусеничном ходу, прямая лопата.

· ЭГО – экскаватор карьерный гидравлический, на гусеничном ходу, обратная лопата. Обратная лопата применяется на тех же породах, что прямая лопата, при черпании ниже уровня его стояния и погрузке в транспортный сосуд, расположенный на нижележащем уступе или на уровне стояния экскаватора и при проходке траншей.

· ЭКГ – экскаватор электрический, на гусеничном ходу. Прямая карьерная лопата используется на мягких, плотных и разрыхленных (полускальных и скальных) породах, при погрузке пород в отвал и транспортные сосуды, установленные на уровне стояния экскаватора или на вышележащем уступе, а также при проходке траншей и на отвальных работах.

Буквы А, И, М, С, добавленные к названию, обозначают модификации экскаваторов; Ус – экскаватор с удлинённым рабочим оборудованием для погрузки транспорта, расположенного на уровне стояния экскаватора; У – экскаватор с удлиненным рабочим оборудованием для верхней погрузки.

Исходя из способа подготовки горных пород, вида транспорта, годового объёма вскрышных работ, высоты уступа, среднего размера куска, расчёта экскавации и вышесказанного выбираем ЭКГ-20А.
