Проектирование производят с учетом требований "Инструкции по топографической съемке в масштабах 1:5000, 1:2000,1:1000,1:500".

При составлении проекта предварительно вычисляется ожидаемая точность хода. С карты снимают [s], замыкающую L, число линий n, число углов n+1, максимальную и минимальную стороны, sср.

5. Характеристика главной геодезической основы

Учебная карта, на которой выполняется проектирование опорной межевой сети в виде полигонометрии 4-го класса, представляет собой топографическую карту масштаба 1:50 000. Координаты пунктов полигонометрии находятся в пределах: по оси абсцисс – 6004020.00 - 6004295.00, по оси ординат – 2407695.00 - 2415235.00.

В сетях полигонометрии 2-4-го классов должна обеспечиваться взаимная видимость по линии: визирная цель (отражательная установка) – место установки угломерного инструмента или дальномера.

При изыскании варианта построения полигонометрического хода следует руководствоваться следующими соображениями:

- местоположение и конструкция знаков должны обеспечивать их минимальные высоты;

- расположение пунктов должно быть примерно равномерное с использованием для них командных высот местности;

- места расположения пунктов должны обеспечивать долговременную сохранность центров, безопасность и удобство выполнения наблюдений;

- пункты должны выбираться на устойчивом грунте, в стороне от железных и автогужевых дорог, всякого рода строений, телефонных линий, не ближе, чем на расстоянии двойной высоты знака;

- удаленность пунктов от линии тока высокого напряжения должна быть не менее 120 м.

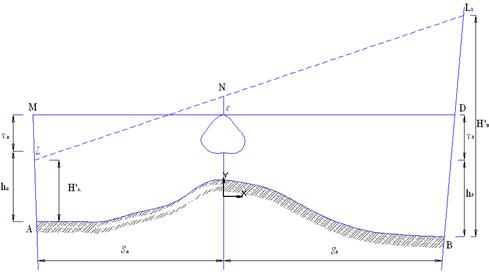

Высоты знаков могут рассчитываться аналитическим и графическим способами.

Если в створе между пунктами расположено несколько препятствий, то необходимые высоты знаков подсчитывают для каждого препятствия отдельно и из них выбирают те, которые требуют максимального значения высот знаков.

После расчета высот знаков по всем направлениям подбирают выгоднейшую их комбинацию по каждой паре пунктов. Экономически выгоднейшей высотой пары пунктов считается пара с наименьшей суммой высот.

Определив выгоднейшую высоту удаленного от препятствия знака, следует откорректировать высоту второго пункта.

Изменение высоты второго знака может быть рассчитано по правилу «коромысла»:

,

где DhA=H¢A-H A – изменение высоты первого пункта или новое значение высоты минус прежде рассчитанное.

Окончательно:

H¢B=HB+ DhB

Для контроля высоту знака определяют графически.

Оптимальная высота для каждой пары пунктов, обеспечивающая наименьшие затраты на постройку, может быть рассчитана по формулам

, ,

b = HA × Sb + HB × Sa

При проектировании полигонометрии не выше 4-го класса точности рекомендуется строить простые пирамиды общей высотой от 5 до 8 м. Простые пирамиды проектируют в открытых, всхолмленных районах, где видимость на смежные пункты открывается с земли и визирный луч проходит на установленной высоте над препятствием.

Построение и анализ продольных профилей местности предусматривает строительство пирамиды по направлению 7-8 высотой:

b = 97.5 × 350 + 86.7 × 230=54066 м

Следовательно на точке 7 нужно поставить пирамиду высотой 8 м.

6. Геометрические параметры хода (на основе решения обратных геодезических задач)

Найдем значение дирекционного угла и расстояние между пунктами, используя решение обратных геодезических задач.

Обратная геодезическая задача заключается в определении длины линии и ее дирекционного угла по координатам концов этой линии.

Определим дирекционный угол и длину линии для направления Эльзен – 1.

Δx1-2=x2-x1=6004020.00-6004140.00= -120

Δy1-2=y2-y1=2407695.00-2407105.00=590

II четверть.

α 1-2=180°-78°30'12"=101°29'48"

Определим дирекционный угол и длину линии для направления 1 – 2.

Δx=6004160.00-6004020.00= 140

Δy= 2408155.00-2407695.00= 460

I четверть.

α =73°04'21"

Определим дирекционный угол и длину линии для направления 2 – 3.

Δx =6004095.00-6004160.00= -65

Δy =2408645.00-2408155.00= 490

II четверть.

α =180°- 82°26'37"=97°33'23"

Определим дирекционный угол и длину линии для направления 3 – 4.

Δx =6004130.00-6004095.00= 35

Δy =2409175.00-2408645.00= 530

I четверть.

α =86°13'18"

Определим дирекционный угол и длину линии для направления 4 – 5.

Δx =6004055.00-6004130.00= -75

Δy =2409775.00-2409175.00= 600

II четверть.

α =180°- 82°52'30"=97°07'30"

Определим дирекционный угол и длину линии для направления 5 – 6.

Δx =6004190.00-6004055.00= 135

Δy =2410295.00-2409775.00= 520

I четверть.

α =75°26'47"

Определим дирекционный угол и длину линии для направления 6 – 7.

Δx =6004060.00-6004190.00= -130

Δy =2410810.00-2410295.00= 515

II четверть.

α =180°- 75°49'59"=104°10'01"

Определим дирекционный угол и длину линии для направления 7 – 8.

Δx =6004205.00-6004060.00= 205

Δy =2411390.00-2410810.00= 580

I четверть.

α =70°32'03"

Определим дирекционный угол и длину линии для направления 8 – 9.

Δx =6004110.00-6004060.00= 50

Δy =2412000.00-2411390.00= 610
