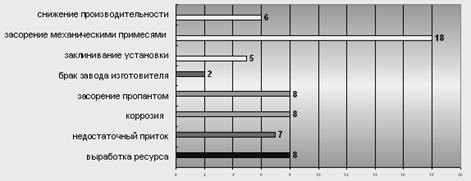

Причины отказов УЭЦН

Интенсивное перемешивание пластовых жидкостей в рабочих органах насосных установок и последующая адсорбция природных стабилизаторов на межфазной поверхности приводит к тому, что в массе самой жидкости и на поверхности оборудования образуются кристаллы и агрегаты самых различных солей в сочетании с мех. примесями и АСПО, приводящие в конечном счете к отказу насосного оборудования.

Наиболее эффективными методами борьбы с солеотложениями в ПЗП, в скважинах и скважинном оборудовании являются методы предупреждения отложений. В зависимости от условий образования и разновидности и химического состава солей методы предупреждения солеотложений могут быть самыми различными. Однако после группирования их по основным направлениям работы по борьбе с наиболее часто встречающимися солями можно назвать следующие методы предупреждения солеотложений:

§ прогнозирование интенсивности солеотложений

§ обработка призабойных зон ингибиторами солеотложений ( или бактерицидами-поглотителями сероводорода для предупреждения отложений сульфида железа)

§ постоянно дозировать в затрубное пространство скважин соответствующие ингибиторы

§ периодически заливать в затрубное пространство расчетное количество ингибитора

§ для ППД применять вместо пресной воды подтоварную

§ периодически обрабатывать закачиваемую в систему ППД воду бактерицидом для снижения в пласте СВБ и сероводорода.

Эффективность данных методов обработки не всегда дает необходимый результат, а применение новых высокоэффективных методов экономически не выгодны или технологически невозможны.

2.4 Обработка скважин с УЭЦН соляной кислотой

При работе с данным фондом предлагается применять соляно-кислотную обработку (СКО), (при условии, что другие методы воздействия и обработки оказались неэффективны), которая по своей результативности превосходит применяемые сегодня технологии восстановления работоспособности УЭЦН. Критерием выбора именно технологии СКО являются следующие основные причины:

§ При расследовании причин отказа УЭЦН в предыдущих ремонтах сделано заключение о причинах отказа в результате солеотложений в рабочих органах УЭЦН и фильтре.

§ Снижение подачи УЭЦН достигает 15-30

§ Частые остановки УЭЦН по причине "защита от перегруза".

§ Остановка УЭЦН по причине заклинивания.

§ Предыдущие СКО были результативными.

§ Отсутствие специальных реагентов - удалителей солей.

§ Отсутствие осложняющих факторов при СКО.

Технология проведения СКО не отличается сложными операциями, наоборот является достаточно простой, но при своей простоте показывает достаточно хорошие результаты. Приготовленный слабокислотный раствор закачивается в затрубное пространство при работающей установке, далее пачка кислоты продавливается расчетным объемом продавочной жидкости. после прокачки кислоты установка останавливается на время реагирования, время реакции определяется с учетом выявленных ранее осложняющих факторов и их процентного содержания и опыта проведения СКО на данной скважине.

После производится пуск установки, неотреагировавшая кислота отбирается в агрегат с последующей закачкой в ПЗП поглощающих скважин, тем самым мы минимизируем отрицательное влияние кислоты на систему сбора и подготовки продукции.

В случае незапуска УЭЦН необходимо иметь дополнительный объем жидкости для принудительного подъема кислота из скважины с дальнейшей утилизацией ее в нагнетательной скважине.

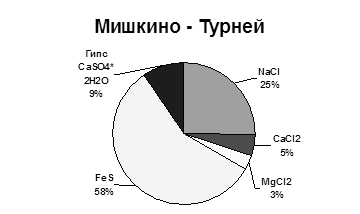

Из комплексных отложений на оборудовании УЭЦН соляная кислота реагирует сульфидами железа, окислами железа и карбонатами. Реагируя с сульфидами железа соляная кислота образует сероводород H2S и растворимую в воде FeCl2, причем в зависимости от количества солей выделенное количество сероводорода может быть значительным. В результате реакции соляной кислоты с карбонатами образуется хлористый кальций, углекислый газ и вода. Исходя из этого требуется добавлять в кислоту и продавочную жидкость соответствующие ингибиторы и добавочные химреагенты.

Технологические показатели операции СКО УЭЦН:

§ Концентрация соленой кислоты - 5-6%

§ Обьем раствора соляной кислоты - 3м3

§ Добавка ингибитора коррозии в раствор кислоты - 0,5%

§ Количество продавочной пластовой воды - по расчету

§ Добавка в продавочную жидкость нейтрализатора сероводорода (СНПХ - 1100, ЛПЭ-32, сонцид 8102) - 500г/м3

§ Добавка ингибитора солеотложений в продавочную жидкость - 60-150 г/м3

Объем продавочной жидкости (пластовой воды) при обратной закачке кислоты рассчитывается по формуле:

Vпр = 0,785 * (D2э.к.-d2нкт) * L эцн + 0,5 (м3);

где:

§ Lэцн - глубина спуска ЭЦН по стволу скважины (м)

§ Dэ.к - внутренний диаметр эксплуатационной колонны(м)

§ d нкт - наружный диаметр НКТ (м)

Рассмотрим эффективность технологии на примере восстановления производительности установки на СКВ 4021 (график 2)

Видно, что установка работала со стабильным снижением дебета, был закачен реагент РАСПО в объеме 500кг, был полечен непродолжительный результат после сего была проведена промывка с реагентом, со временем дебет упал в 3 раза от начального, было принято решение о проведении СКО. В результате чего был получен положительный эффект. В результате проведенной СКО был предотвращен ТРС, восстановлена производительность УЭЦН, продолжительность эффекта сохраняется и составляет более 180 сут, а общая наработка скважины составляет более 350сут.

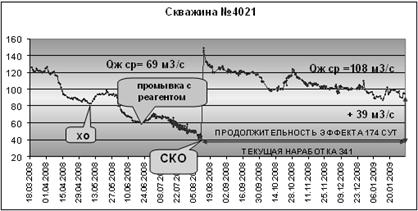

График 2. Дебет нефти по скв. 4021

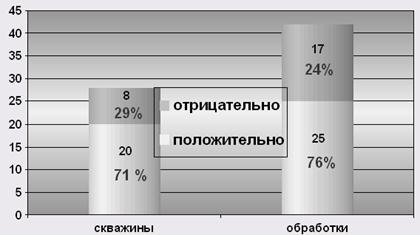

График 3. Эффективность солянокислотных обработок

Выводы по технологическому разделу

Всего в 2008 году в НГДУ "Воткинск" было проведено 42 обработки, из них 25 были результативными и на 9 из них мы получили долгосрочный эффект.

Анализируя результаты проведения СКО по скважинам видно что из 28 обработанных скважин на 20 был получен эффект и в 10 из них был предотвращен ТРС.

В процентном соотношении эффективность по скважинам достигает 71% , а по обработкам 76%. (график 3.)

Неэффективность СКО объясняется отсутствием опыта применения данной технологии в условиях наших месторождений. Проводились обработки установок, которые по результатам расследований признавались полностью неработоспособными по причине полного износа рабочих органов, заводского брака, слома вала и т.д.

3. Экономический раздел

3.1 Обоснование показателей экономической эффективности

Основная цель расчетов – экономическая оценка предлагаемого решения по проведению соляно-кислотных обработок скважин оборудованных УЭЦН, отвечающая критерию достижения максимального экономического эффекта от возможно более полного удаления механических примесей на приеме насоса, предотвращения ТРС, снижения затрат на эксплуатацию УЭЦН.
