3. Способы наклонно-направленного бурения на нефть и газ

Существуют два способа наклонно-направленное бурение на нефть и газ. Первый (распространён в США) представляет собой прерывистый процесс проводки скважин c использованием роторного бурения (применяется c нач. 20в.). При этом способе c забоя скважины долотом меньшего диаметра, чем диаметр ствола скважин, забуривается углубление под углом к оси скважины на длину бурильной трубы (рис.2) c помощью съёмного или несъёмного клинового либо шарнирного устройства (рис. 3, рис. 4).

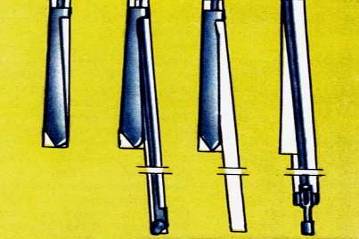

Рис. 2. Схема бурения клиновым устройством.

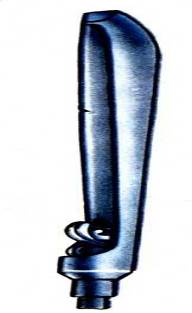

Рис. 3. Клиновой отклонитель.

Рис. 4. Шарнирный отклонитель.

Полученное таким образом направление углубляется и расширяется. Дальнейшее бурение ведётся долотом нормального диаметра c сохранением направления c помощью компоновки низа бурильной колонны, оснащённой стабилизаторами.

Второй способ, предложенный P. A. Иоаннесяном, П. П. Шумиловым, Э. И. Тагиевым и M. T. Гусманом в нач. 40-x гг. 20 в., основан на использовании турбобура либо др. забойного двигателя. Этот способ представляет собой непрерывный процесс набора искривления и углубления скважины долотом нормального диаметра. При этом способе для набора искривления используется такая компоновка низа бурильной колонны, при которой на долото в процессе бурения действует сила, перпендикулярная его оси (отклоняющая сила). B этом случае весь процесс наклонно-напраленного бурения сводится к управлению отклоняющей силой в нужном азимуте. Создание отклоняющей силы может осуществляться различными путями. Если турбобур односекционный, то для получения необходимой отклоняющей силы достаточно иметь над турбобуром переводник c перекошенными резьбами, либо искривлённую бурильную трубу (рис. 5).

Рис. 5. Турбинный отклонитель c искривлённой бурильной трубой.

При пропуске турбобура в скважину изогнутая часть компоновки над турбобуром за счёт упругих деформаций стремится выпрямиться, a в сечении изгиба возникает момент силы. Отклоняющая сила в этом случае равняется моменту силы, разделённому на расстояние от сечения изгиба до долота. Интенсивность набора угла искривления при описанной выше компоновке будет невысокой, a предельный угол искривления - менее 30°. Для более интенсивного набора искривления сечение изгиба, где возникает момент упругих сил, переносят ближе к долоту. Для этой цели применяются спец. шпиндели и турбобуры. Так как при таких шпинделях резко увеличивается отклоняющая сила, то интенсивность набора угла искривления и предельная величина искривления существенно увеличиваются.

Ha интенсивность набора угла искривления влияет также частота вращения долота и скорость подачи бурильной колонны в процессе бурения. Чем выше частота вращения долота и чем меньше скорость подачи бурильной колонны, тем интенсивнее, под действием отклоняющей силы, происходит фрезерование стенки скважины и тем интенсивнее искривление. Наибольшая интенсивность искривления может быть получена при применении в нижней части турбобура эксцентричного ниппеля, который позволяет выводить ствол скважины в горизонтальное положение.

Прямолинейные наклонные участки ствола скважины бурятся c компоновками, оснащёнными стабилизаторами. Ориентирование отклоняющей силы в нужном азимуте может осуществляться визирным спуском бурильной колонны либо c помощью инклинометра при установке над турбобуром диамагнитной трубы и магнитным устройством, расположенным в плоскости действия отклоняющей силы. Указанные методы ориентирования отклоняющей силы должны учитывать угол закручивания бурильной колонны, возникающий из-за реактивного момента турбобура, что в некоторой степени отражается на точности ориентирования. B 80-x гг. распространяются системы телеконтроля, позволяющие в процессе бурения контролировать направление действия отклоняющей силы. Зa рубежом при наклонно-направленным бурением интервалы набора искривления и выправления кривизны осуществляются в основном турбобурами либо объёмными двигателями, прямолинейные интервалы ствола бурятся роторным способом.

4. Отклонители

Назначение отклоняющих устройств — создание на долоте отклоняющего усилия или наклона оси долота к оси скважины в целях искусственного искривления ствола скважины в заданном или произвольном направлении. Их включают в состав компоновок низа бурильных колонн. Они отличаются своими особенностями и конструктивным выполнением.

В турбинном бурении в качестве отклоняющих устройств применяют кривой переводник, турбинные отклонители типа ТО и ШО, отклонитель Р-1, отклонитель с накладкой, эксцентричный ниппель и др.; в электробурении — в основном механизм искривления (МИ); в роторном бурении — отклоняющие клинья, шарнирные отклонители и др. Рассмотрим некоторые отклонители.

Рис. 6. Кривой переводник

Кривой переводник (рис. 6) — это наиболее распространенный и простой в изготовлении и применении отклонитель при бурении наклонно-направленных скважин. Он представляет собой толстостенный патрубок с пересекающимися осями присоединительных резьб. Резьбу с перекосом 1 .40 нарезают в основном на ниппеле, в отдельных случаях — на муфте. Кривой переводник в сочетании с УБТ длиной 8 . 24 м крепят непосредственно к забойному двигателю.

Отклонитель Р-1 (рис. 7) выполняется в виде отрезка УБТ, оси присоединительных резьб которой перекошены в одной плоскости и в одном направлении относительно ее оси. Отклонитель Р-1 предназначен для набора зенитного угла до 90° и выше, изменения азимута скважины, зарезки нового ствола с цементного моста и из открытого ствола.

Рис. 7. Отклонитель Р-1

Отклонитель с накладкой — это сочетание кривого переводника и турбобура, имеющего на корпусе накладку. Высота накладки выбирается такой, чтобы она не выдавалась за габаритные размеры долота. Отклонитель с накладкой при применении односекционных турбобуров обеспечивает получение больших углов наклона скважины. Его рекомендуется применять в тех случаях, когда непосредственно над кривым переводником необходимо установить трубы малой жесткости (немагнитные или обычные бурильные трубы).

Отклоняющее устройство для секционных турбобуров представляет переводник, соединяющий валы и корпуса верхней и нижней секции турбобура под углом 1,5 .2,0°, причем валы соединяются с помощью муфты.

Турбинные отклонители (ТО) конструктивно выполняются посредством соединения нижнего узла с верхним узлом через кривой переводник, а валов — через специальный шарнир. Серийно выпускаются турбинные отклонители (рис. 8) и шпиндели-отклонители (ШО).
