τ1=100∙tg14+5=30;

τ1=200∙tg14+5=55;

τ1=300∙tg14+5=77;

τ2=100∙tg21+7=45;

τ2=200∙tg21+7=84;

τ2=300∙tg21+7=122;

τ3=100∙tg36+1=74;

τ3=200∙tg36+1=146;

τ3=300∙tg36+1=219.

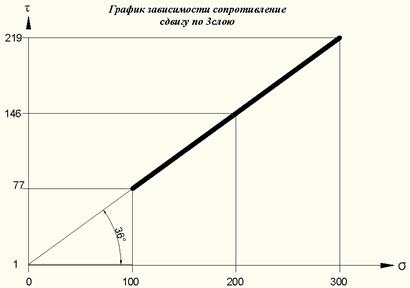

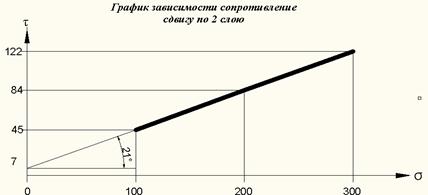

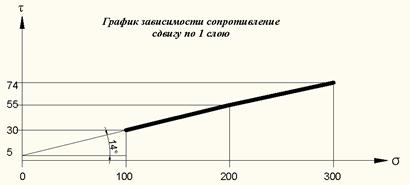

18. Построить графики зависимости сопротивления сдвигу по каждому слою, используя данные задания и расчетов.

геологический разрез грунт давление

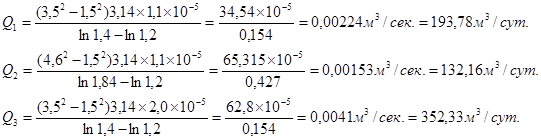

19. Опред. приток воды () по каждому слою, используя данные задания при условии, что Н равно мощности слоя, h=1.5м, R=0,4Н, r=1,2м.

к – коэф. фильтрации и равен 1,1х10-5 (скв№1).

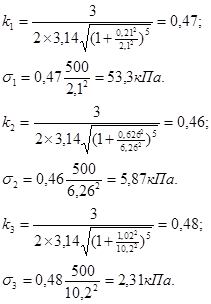

20. Опред. напряжение в грунтовом массиве по каждому слою от действия сосредоточенной силы Р=500кН, при условии, что Z=0,6h (h- мощность слоя), r=0.1Z.

Z1= 0.6·h1=0,6·3,5=2,1

Z2=h1+0.6·h2=3,5+2,76=6,26

Z3=h1+h2+0.6·h3=3,5+4,6+2,1=10,2

21. Построить график зависимости изменения напряжения σz при условии: Р=600 к Н, Z=2м, r=1м, r=2м, r=3м.

r0 =;

r1 ;

r2 ;

r3 ;

22. Определить расчетное сопротивление грунта по каждому слою, при условии: γI I = γI1, γn1=1.1, γn2=1.2, d=1,5м, b=1,8м.

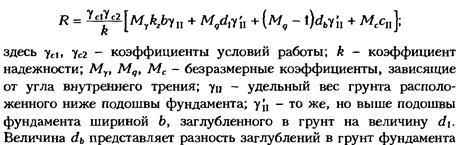

R=,

где kz – коэффициент, учитывающий ширину подушки фундамента при b <10м

kz=1

γn1 - удельный вес грунта, лежащего ниже подошвы фундамента, кН/м3;

γn2- удельный вес грунта, лежащего выше подошвы фундамента, кН/м3;

d1= d= 1,5 м

Табл.4(СНиП 2.02.01-83*)

R1=

R2=

R3=

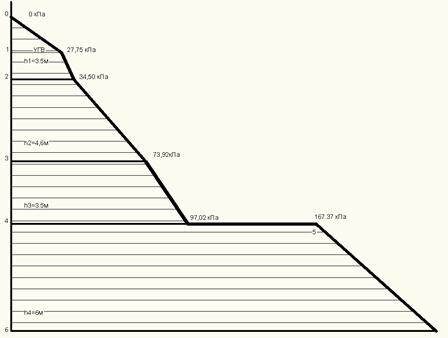

23. По скв. №1 построить эпюру природного давления грунтов

где - удельный вес i-того слоя;

hi - мощность слоя грунта, м.

е1=0,87; е2=0,40; е3=0,53; γ1 =18,5кН/м3; γ2 =22,0 кН/м3; γ3=20,1 кН/м3;

=(18.5-10)/1.87=4.5кН/м3

\=(22-10)/1.40=8.57кН/м3

\=(20.1-10)/1.53=6.60кН/м3

σ1=γ1·0=18.5·0=0

σ2=γ1·(h1+hв)=18.5·(3.5-2)=27.75 кПа

σ3= σ2+·(h1-hв)=27.75+4.5·1.5=34.50 кПа

σ4= σ3+·h2= 34.5+8.57·4.6=73.92 кПа

σ5= σ4+·h3=73.92+3.5·6.60=97.02 кПа

σ6= σ5+ γ3· h3=97.02+70,35=167.37 кПа.

24. Опред. осадку по каждому слою, при условии h=2м, σzрi = 350 кПа

где a0 = коэффициент относительной сжимаемости;

е0 – начальный коэффициент пористости;

m - коэффициент сжимаемости, берется из задания для каждого слоя.

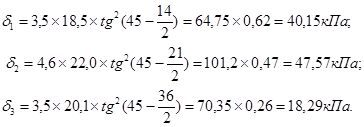

25. Опред. величину активного давления на подпорную стенку и равнодействующую активного давления по каждому слою при условии: Н равно мощности слоя

;

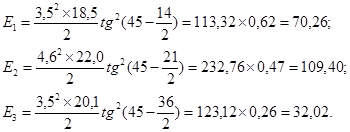

Равнодействующая активного давления

26. Определить глубину расположения точки h0, где активное давление равно нулю

В

где с – сцепление;

- угол внутреннего трения грунта;

- удельный вес грунта, кН/м3.

h0=2·5·cos14/18.5·(1-sin14)=9.7/14.02=0.69м;

Список литературы

1. ГОСТ 5180-84. Грунты. Методы лабораторного определения физических характеристик.–М.: Госстандарт,1986.

2. СНиП 2.02.01-83. Основания зданий и сооружений. –М: Стройиздат,1985.

3. Механика грунтов, основания и фундаменты: учебник/ С.Б.Ухов–М.: издательство АСВ, 1994.- стр.527.
