Введение

Проверке и исследованию пределов применимости закона Дарси посвящено значительное число работ отечественных и зарубежных специалистов. В процессе этих исследований показано, что можно выделить верхнюю и нижнюю границы применимости закона Дарси и соответствующие им две основные группы причин.

1) Верхняя граница определяется группой причин, связанных с проявлением инерционных сил при достаточно высоких скоростях фильтрации.

2) Нижняя граница определяется проявлением неньютоновских реологических свойств жидкости, ее взаимодействием с твердым скелетом пористой среды при достаточно малых скоростях фильтрации.

Рассмотрим каждый из этих предельных случаев, которые приводят к нелинейным законам фильтрации.

1. Верхняя граница применимости закона Дарси

Наиболее полно изучены отклонения от закона Дарси, вызванные проявлением инерционных сил при увеличении скорости фильтрации. Верхнюю границу применимости закона Дарси связывают обычно с некоторым критическим (предельным) значением числа Рейнольдса1

где d- некоторый характерный линейный размер пористой среды; v-кинематический коэффициент вязкости флюида

Многочисленные экспериментальные исследования и, в частности, опыты Дж. Фэнчера, Дж. Льюиса и К. Бернса, Линдквиста, Г. Ф. Требина, Н.М. Жаворонкова, М.Э. Аэрова и других были направлены на построение универсальной зависимости (по аналогии с трубной гидравликой) коэффициента гидравлического сопротивления l от числа Рейнольдса. Однако вследствие различной структуры и состава пористых сред получить такую универсальную зависимость не удается.

При обработке результатов экспериментов значительное внимание обращалось на такой выбор характерного размера поровой структуры, чтобы отклонения от закона Дарси возникали при одинаковых значениях числа Рейнольдса, и закон фильтрации в нелинейной области допускал универсальное представление.

Первая количественная оценка верхней границы применимости закона Дарси была дана более 60 лет назад Н. Н. Павловским, который, опираясь на результаты Ч. Слихтера, полученные для модели идеального грунта, и полагая характерный размер d равным эффективному диаметру dэф вывел следующую формулу для числа Рейнольдса

(1.11)

Использовав эту формулу и данные экспериментов, Н.Н. Павловский установил, что критическое значение числа Рейнольдса находится в пределах

Достаточно узкий диапазон изменения значений Reкр объясняется тем, что в опытах использовались не слишком разнообразные образцы пористых сред.

Для удобства обработки результатов многочисленных экспериментов различных авторов В. Н. Щелкачев предложил использовать безразмерный параметр, названный им параметром Дарси и определяемый равенством

(1.12)

Отсюда видно, что параметр Дарси представляет собой отношение силы вязкого трения к силе давления. Сравнивая равенство (1.12) и закон Дарси (1.7) (для случая горизонтального пласта, когда р* = р), можно утверждать, что если справедлив закон Дарси, то

(1.13)

Таким образом, равенство (1.13) должно выполняться при

Введение параметра упрощает исследование границы применимости линейного закона фильтрации. Действительно, если на оси абсцисс откладывать а по оси ординат то поскольку при графиком зависимости от будет прямая линия, совпадающая с осью абсцисс до тех пор, пока .

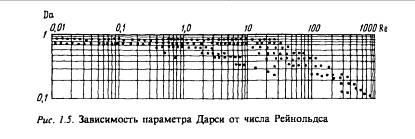

Как только на этом графике линия начнет отделяться от оси абсцисс, сразу же обнаружится нарушение закона Дарси (это соответствует значениям ). Значение при котором станет заметно отклонение упомянутой линии от оси абсцисс, и будет критическим значением. Для иллюстрации сказанного на рис. 1.5 на логарифмической сетке приведены зависимости от , представляющие результат обработки опытов по формулам В. Н. Щелкачева (табл. 1.1). Данные на этом графике соответствуют области нелинейной фильтрации для различных образцов пористых сред.

Основываясь на этих соображениях, В. Н. Щелкачев провел критический анализ и сравнение формул, полученных разными исследователями, для определения в подземной гидромеханике и оценки возможных критических значений числа Рейнольдса соответствующих верхней границе применимости закона Дарси. Результаты такого сопоставления приведены в табл. 1.1. В первых двух строках таблицы даны соответственно формулы для и коэффициента гидравлического сопротивления l, полученные разными авторами. В четвертой и пятой строках приведены соответственно критические значения полученные самими авторами, и их уточненные значения.

Наличие третьей строки табл. 1.1, в которой дано произведение объясняется следующим. В области линейного закона фильтрации справедливо равенство (1.13). Поэтому если произведение зависит только от параметра (см. графы 5-8 табл. 1.1), то оно имеет постоянное значение (не зависящее от свойств пористой среды) в случае, если И только в этом случае можно получить «универсальный» прямолинейный график в координатах соответствующий фильтрации различных флюидов через различные по свойствам пористые среды. Результаты обработки опытов подтверждают этот вывод.
