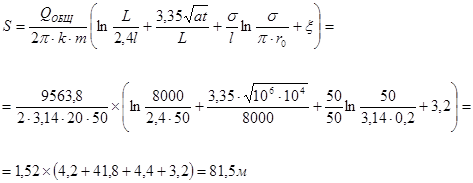

Примем расстояние между скважинами , ширина пласта-полосы , тогда:

Расчет баланса составляющих эксплуатационных запасов подземных вод

Формирование эксплуатационного расхода происходит в условиях сработки упругих запасов пласта. Поэтому достаточно рассчитать объем воды, который будет обеспечиваться в течении всего времени эксплуатации водозабора.

Объема воды заключенный в напорном горизонте трещиноватых известняков равен:

.

Упругая водоотдача пласта равна:

Ширина пласта полосы равняется 8000 м, а длина 200000 м, отсюда площадь пласта-полосы:

Расход воды на время будет равен:

Строим годограф эксплуатационный запасов ПВ.

2.8 Выбор схемы водоснабжения объектов

Проектируемая схема водоснабжения предназначена для поселка с числом жителей N=18 тыс. жителей и по этому признаку относится ко II категории надежности подачи воды (СНиП, п.1.3, табл.1). В системах этой категории допускается снижение подачи воды не более 30% в течение времени до 5 часов. Для обеспечения этих требований необходимо запроектировать кольцевой тип водопроводной сети. Надежность водоподачи в пределах поселка обеспечивается: двумя параллельными трубопроводами от водонапорной башни до поселка и кольцевым расположением магистральных водопроводов внутри поселка. Конфигурация этого водопровода повторяет контуры жилого массива, имеющего вид прямоугольника с соотношением сторон 1: 2 (согласно технического задания на проектирование) Размеры водопровода внутри поселка определяются исходя из оценки площади, которую он должен охватывать. Эта площадь определяется исходя их численности населения в поселке N, нормы жилого массивы на 1 жителя и этажности зданий в поселке по формуле:

Обозначив через a короткую сторону прямоугольника площадью F можем, записать соотношение , откуда получим:

Длинная сторона прямоугольника равна 2a=560 м. Расстояния между водозабором, башней, поселком и промышленным предприятием определены техническим заданием на проектирование.

Учитывая, что проектируется улучшение качества подземной воды перед подачей ее потребителям, необходимо в схеме водопровода предусмотреть сооружения по обработке воды. Эти сооружения расположим непосредственно перед водонапорной башней. После обработки воды для подачи ее в бак водонапорной башни, проектируем насосную станцию II подъема. Ее производительность равна средне-суточной потребности в воде, величина напора должна обеспечивать подъем воды в бак башни и его наполнение.

Разбиваем водопроводную сеть на участки, характеризующиеся одинаковыми режимами работы. Такими участками будут: водозабор-башня, башня-поселок, поселок-предприятие. Учитывая изменчивость расхода воды, проходящего по водоводам внутри поселка, выделим здесь дополнительные участки. Границы выделенных участков сети показаны на рисунке 3 цифровыми обозначениями типа 1-2, 2-3 и т.д.

2.9 Гидравлический расчет водопроводной сети

2.9.1 Определение максимальных размеров водопотребления

Максимальные размеры водопотребления определяются по всем основным категориям водопотребления с учетом коэффициентов суточной и часовой неравномерности водопотребления.

Максимальный расход воды для различных нужд в л/с определяется с использованием СНиП стр.6-7 по следующим формулам.

Для хозяйственно-питьевых нужд в поселке:

,

где и - коэффициенты суточной и часовой неравномерности, определяемые по СНиП в зависимости от характера объектов водопотребления (п.3.3).

,

Для хозяйственно-питьевых целей на предприятии:

,

где и - коэффициенты часовой неравномерности водопотребления соответственно в холодных и горячих цехах (определяется по табл.7 СНиП, - длительность рабочих смен в часах)

,

На производственные нужды предприятия:

Для целей пожаротушения при одновременном возникновении расчетного количества пожаров:

Максимальный секундный расход определяется как сумма всех определенных выше максимальных расходов:

2.9.2 Определение расчетных расходов на участках водопроводной сети

Расчет ведется на расходы воды в период максимального водопотребления. Величина расчетного расхода, на участках где происходит потребление воды, определяется по формуле:
