С другой стороны в процессе комптоновского взаимодействия гамма – квант передаёт электрону часть своей энергии, но не исчезает. Сечение этого процесса характеризует сечение истинного комптоновского поглощения. Сумма сечения истинного комптоновского поглощения σкмикр п и сечение собственно комптоновского рассеяния σкмикр р есть полное микроскопическое сечение комптоновского рассеяния.

Микроскопическое сечение предпологает наличие в рассматриваемом объёме как – бы одного атома, на электронах которого рассеивается гамма – квант. Для перехода к макроскопичекому сечению надо учесть электронную плотность среды. σкмакр характеризует убыль гамма – квантов из узкого единичного пучка при прохождении через среду (экран). Действительно, гамма – квант взаимодействуя с электроном поменяет свою траекторию и, тем самым, удалится из пучка, причем эти удаления будут тем чаще, чем больше рассеяний на единицу длинны пучка, что соответствует плотности вещества.

σкмакрос = σкмикр * ρ Аав * [Z / A] [1.7]

1.2.2 Рассеяние на связанных электронах (Рэлеевское).

Данный вид рассеяния наблюдается при энергиях гамма – квантов менее 20 – 50 кэВ. Сечение взаимодействия прямо зависит от Zэф среды. Преобладает над некогерентным в полосе энергий меньше 20 кэВ. Не регистрируется при ГГКп.

1.3. Образование электронно – позитронных пар.

Процесс имеет энергетический порог примерно 1,022 МэВ. Суть процесса в том, что в поле ядра квант может превратиться в электронно – позитронную пару. Процесс сопровождается отдачей кванта, вызванное рекомбинацией позитрона с одним из свободных электронов. Является помехой для обоих модификаций. Как физическая основа нигде пока не используется.

Глава 2. Плотностная модификация Гамма – Гамма каротажа.

В варианте ГГКпл породы облучают потоком жёстких гамма – квантов с энергиями 0,5 – 5МэВ, мягкая компонента поглощаются с помощью фильтра.

2.1. Физические предпосылки.

Для узкого пучка гамма – квантов суммарное сечение взаимодействия с веществом:

J = J0 exp ( - μ∑ * r) [2.1]

где, μ∑ = τфмакр + τэпмакр + σкмакр

μ∑ - имеет смысл линейного коэффициента ослабления. Для перехода к 4π пространству, введём множитель в формулу 2.1:

J =(1/4πr2) J0 exp ( - μ∑ * r) [2.2]

Из приведённых в главе формул микроскопических сечений взаимодействия можно сделать вывод, о том, что только сечения Комптон – эффекта однозначно зависит от плотности среды. Действительно, отношение Z / Am для породообразующих минералов стабилен и равен 0,5, для водорода = 1, для тяжёлых элементов >0,5, но малое их содержание вносит погрешность, на мой взгляд, меньший, чем погрешность измерений, и ими мы пренебрегаем. Другими словами, сечение Комптон – эффекта пропорционально плотности среды через некоторую const.

Эффект Комптоновского рассеяния имеет смысл некогерентного (рис 3). В среде также возможно упругое (когерентное) рассеяние. Но когерентное рассеяние начинает происходить при энергиях гамма – кванта менее приблизительно 50 кэВ, а гамма – кванты с такой энергией фильтруются.

Из вышесказанного понятно, что для определения плотности информация, полученная в процессе искажения первичного потока гамма – квантов другими видами взаимодействий, является помехой. Для решения этой задачи рассмотрим вероятности протекания различных видов взаимодействий в зависимости от энергии гамма – квантов.

Взаимодействие с образованием электронно – позитронных пар происходит при энергиях больше 1,022 МэВ. Вероятность фотоэффекта дискретна и растёт с коротковолровой стороны, начиная с энергий около 0,2 МэВ. Сечение Комптон – эффекта в энергетическом окне 0,2 , 1 МэВ практически постоянно, и в этом окне крайне мало вероятны другие взаимодействия. Сделаем вывод, что если снимать информацию с гамма – квантов этого энергетического окна, то она будет характеризовать только плотность среды или горной породы. Информация носит характер ослабления потока гамма – квантов, испускаемых источником, в процессе некогерентного Комптоновского рассеяния на электронах среды. Полевые измерения реализуются в измерении скорости счёта гамма – квантов Jyy [имп /сек], пришедших на детектор, но осреднённому по объёму области, в котором существует поле, где изменение скорости счёта происходит прямо пропорционально изменению плотности среды.

Как было показано в главе 1, рис 3 - б при рассеянии гамма – кванты меняют свою первоначальную траекторию на некоторый угол θ, с вероятностью, зависящей от энергии. В интервале рабочих энергий углы рассеяния лежат в области 2π, причем отражения на угол более 90 становятся вероятнее с снижением энергии, таким образом накапливаются. Распределение плотности гамма – квантов зависит от двух параметров - плотности и расстояния от источника.

Существует окно значений, в котором изменения ρ * r не ведёт к изменению плотности гамма – квантов, эту область называют инверсионной. Она образуется из – за возврата гамма – квантов. Она представляет в однородной, изотропной среде область, ограниченную сферами, радиусы которых зависят от плотности изменяются с её изменением, т. е. эта область сужается в среде с большей плотностью и наоборот. Совершенно понятно, что данные, полученные из инверсионной области для данной модификации некондиционны. Поэтому перед проведением каротажа плотностей необходимо априори иметь представление об величинах плотностей в разрезе для корректного выбора типоразмера зонда. При бурении скважин стенки скважины и около скважинное пространство испытывают различные измерения, обусловленные размывами, обрушениями, сальниками, проникновением бурового раствора, воздействием ПРИ. Это главная и безусловная помеха. Данные, полученные из доинверсионной области будут характеризовать плотность близ стеночного пространства, с искажённой плотностью. Поэтому, для повышения глубинности снятия информации используются заинверсионные зонды.

2.2 Аппаратура плотностной модификации. [2]

Для плотностной модификации ГГК применяют зонды различного аппаратно – технологического решения, но объединённые одной характеристикой – длинной зонда, т. е. расстоянием между приёмником и источником.

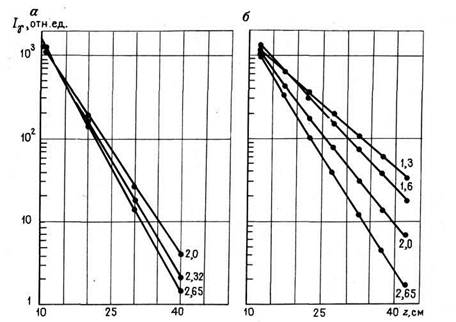

От длины зонда зависит относительная интенсивность регистрируемых гамма – квантов, рис 4. Из этих графиков видно, что по мере роста длинны зонда при одинаковых значениях плотности, различия в скорости счета то же увеличивается. Т. о. разрешающая способность растёт по мере увеличения длинны зонда.

Для экранированного от скважины прибора относительная дифференциация, за которую принято отношение показаний I против пласта с плотностью 2 или 2,325 г/см3 к значению J0 в пласте с плотностью 2,65 г/см3, растет с увеличением длины зонда z. Из сопоставления I / I0 и I2 / I0 следует, что зависимость Ln(I / I0) = f(ρ) близка к линейной при z> 20 см
