1. Благоприятные структурные формы скопления нефти и газа. Вертикальная и латеральная миграция нефти и их роль в образовании нефтяных и газовых залежей

Природный резервуар – естественное вместилище нефти, газа и воды (внутри которого может происходить циркуляция подвижных веществ) форма которого обусловливается соотношением коллектора с вмещающими его плохо проницаемыми породами.

Виды: пластовый, массивный, линзовидный (литологически ограниченный со всех сторон).

Пластовый резервуар (Рисунок 1.1) представляет собой коллектор, ограниченный на значительной площади в кровле и подошве плохо проницаемыми породами. Особенностями такого резервуара является сохранение мощности и литологического состава на большой площади.

Рисунок 1.1 – Принципиальная схема пластового резервуара

1 – коллектор (песок); 2 – плохо проницаемые породы

Под массивным резервуаром понимают мощные толщи пород, состоящие из многих проницаемых пластов, не отделенных один от другого плохо проницаемыми породами.

Большинство массивных резервуаров особенно широко распространенных на платформах, представлено известняково-доломитизированными толщами.

Слабо проницаемые породы покрывают всю эту толщу сверху. По характеру слагающих их пород массивные резервуары подразделяются на две группы:

1. однородные массивные резервуары – сложены сравнительно однородной толщей пород, большей частью карбонатных (Рисунок 1.2а).

Рисунок 1.2а – Схема однородного массива

2. неоднородные массивные резервуары – толща пород неоднородна. Литологически она может быть представлена, например, чередованием известняков, песков и песчаников, сверху перекрытых глинами. (Рисунок 1.2б)

Рисунок 1.2б – Схема неоднородного массива

Резервуары неправильной формы, литологически ограниченные со всех сторон (Рисунок 1.3). В эту группу объединены природные резервуары всех видов, в которых насыщающие их газообразные и жидкие углеводороды окружены со всех сторон либо практически непроницаемыми породами, либо породами, насыщенными слабоактивной водой.

Рисунок 1.3 – Резервуар, литологически ограниченный со всех сторон практически непроницаемыми породами

Каким бы ни был механизм образования углеводородов для формирования крупных скоплений нефти и газа необходимо выполнение ряда условий:

ü наличие проницаемых горных пород (коллекторов);

ü непроницаемых горных пород, ограничивающих перемещение нефти и газа по вертикали (покрышек);

ü а так же пласта особой формы, попав в который нефть и газ оказываются как бы в тупике (ловушке).

Ловушка – часть природного резервуара, в котором благодаря различного рода структурным дислокациям, стратиграфическому или литологическому ограничению, а так же тектоническому экранированию создаются условия для скопления нефти и газа.

Гравитационный фактор вызывает в ловушке распределение газа, нефти и воды по удельным весам.

Типы ловушек (Рисунок 1.4):

Структурная (сводовая) – образованная в результате изгиба слоев;

Стратиграфическая – сформированная в результате эрозии пластов – коллекторов и перекрытия их затем непроницаемыми породами;

Тектоническая – образованная в результате вертикального перемещения мест обрыва относительно друг друга, пласт-коллектор в месте тектонического нарушения может соприкасаться с непроницаемой горной породой.

Литологическая – образованная в результате литологического замещения пористых проницаемых пород непроницаемыми.

Около 80% залежей в мире связано с ловушками структурного типа.

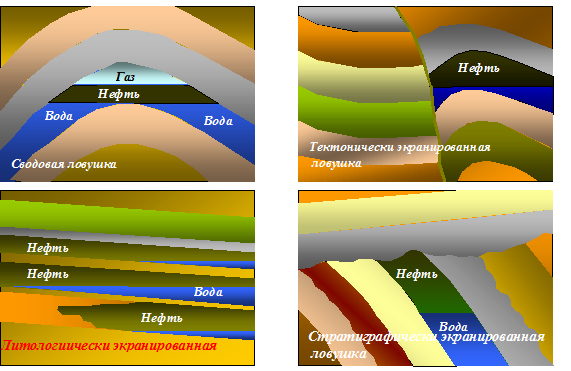

Рисунок 1.4 – Типы ловушек

Скопление нефти, газа, конденсата и других полезных сопутствующих компонентов, сосредоточенные в ловушке, ограниченные поверхностями разного типа, в количестве, достаточном для промышленной разработки, называется залежью.

Типы: пластовая, массивная, литологически ограниченная, стратиграфически ограниченная, тектонически экранированная (Рисунок 1.5а – д).

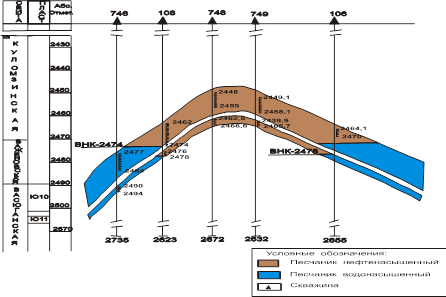

Рисунок 1.5а – Пластовый тип залежи

Рисунок 1.5г – Залежь тектонически экранированного типа

Необходимы следующие условия для формирования месторождений нефти и газа в залегающих в глубинах земли отложениях, из которых экономически выгодно извлекать углеводороды: наличие соответствующих пород-коллекторов и относительно непроницаемых покрышек и ловушек, которые предотвращают утечку углеводородов к земной поверхности.

Простейшим типом структурной ловушки является выгнутая вверх складка-антиклиналь (рис. 1.6, а). Складчатость может быть результатом сокращения земной коры, сброса в глубинах земли, магматической деятельности, внедрения соляных масс; она может быть вызвана уплотнением над выступом погребенного рельефа или растворением пород. Скопление нефти и газа в антиклиналях происходит за счет улавливания движущихся вверх капелек жидкости и пузырьков газа аркой смятых в складку пластов. На флангах складки под нефтью скапливается более тяжелая пластовая вода. Одно из крупнейших нефтяных месторождений мира – Гхавар в Саудовской Аравии – связано именно с антиклиналью.

Одним из специфических видов антиклиналей являются соляные купола (рис. 1.6, в). Они представляют собой штоки или призмы соли, выжатой с больших глубин. Купола имеют в плане округлую или эллиптическую форму диаметром почти 1 км и высотой 6 и более км. Эти купола частично прорывают слои осадочных пород, а залегающие над ними пласты изгибаются в виде антиклинали или купола. Залежи нефти могут формироваться в покрывающей соляной купол антиклинали, в пластах, ограниченных стенкой соляного купола, и в выщелоченных кавернозных породах кровли купола (кэпроки).

Тектонически ограниченные ловушки (рис. 1.6, б), как и антиклинали и соляные купола, являются разновидностью структурных ловушек. Ловушка этого типа образуется за счет того, что при сдвиге (взаимном перемещении пластов) проницаемые пласты вверх по восстанию в зоне разлома экранируются непроницаемым глинистым барьером, который эффективно преграждает движение нефти вверх по восстанию проницаемого насыщенной водой наклонно залегающего пласта.
