Vс=Q/(Bc·hc)= 448,8/(40·0,75)=15 м/с – скорость течения в сжатом сечении;

hc=0,75 м – глубина в сжатом сечении.

Для снятия фильтрационного давления на водобойную плиту под ней устраивают плоский дренаж с обратным фильтром. Профильтровавшаяся вода через дренажные колодцы отводится в НБ. Дренажные колодцы имеют диаметр 1 м и располагаются в шахматном порядке через 5 м в ряду с расстоянием между рядами 5 м.

Плиту водобоя отделяют конструктивным швом от тела плотины. В свою очередь, водобойная плита разрезается вдоль течения продольными вертикальными температурно-осадочными швами, которые совпадают с осями быков.

3.7 Конструкция рисбермы

Конструкция рисбермы гибкая, при возможных деформациях русла сохраняет свою прочность. Рисберма выполняется из сборных железобетонных плит толщиной 0,5 м и проницаема для фильтрационного потока выходящего в НБ. Плиты с размерами 3х4 м укладываются в шахматном порядке, длинной стороной по течению.

Концевой участок рисбермы выполняется в виде предохранительного ковша с заложением верхового откоса 1:4. Ковш загружается галькой крупностью 30÷100 мм.

В пределах рисбермы подводная часть берегового откоса крепится аналогично самой рисберме.

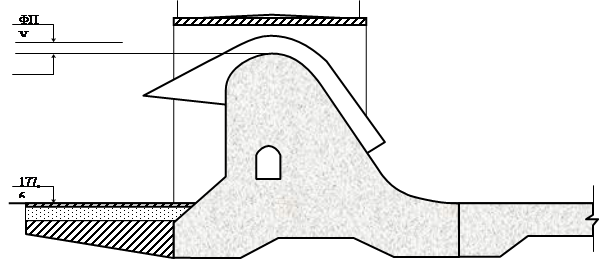

3.8 Конструкция быков

Толщина быков (перегородок между трубами) – 2 м. Отметка верха быков назначается с учетом отметки гребня глухой плотины, наличия мостового перехода и его габаритов по высоте. Исходя из этих условий, высота быка принимается на 2 м выше ФПУ.

10м

Длина быка назначается из условия размещения транспортного моста. Ширина проезжей части моста определяется его габаритом и шириной тротуаров. Габарит моста Г‑8, ширина проезжей части – 6 м, ширина тротуаров 2х0,75 м, ширина полос безопасности 2х1,0 м.

С учетом выше сказанного длина быка Lб=10 м.

3.9 Конструкция береговых устоев

Лицевая грань устоев в пределах водослива делается аналогичной граням быков.

Береговой устой состоит из трех частей: вертикальной продольной стенки, параллельной быкам на всю длину водослива; верховой и низовой сопрягающих стенок.

Продольная вертикальная стенка объединяется с водосливной частью плотины в единую конструкцию. Отметка гребня вертикальной продольной стенки равна отметке верха быка.

Верховой и низовой открылки выполняются в виде уголковых подпорных стен. Продольная стенка отрезается от открылков конструктивными швами, которые в свою очередь разрезаются температурно-осадочными швами на секции длиной 10 м. Водонепроницаемость швов обеспечена при помощи гидроизоляционных шпонок. Верховые и низовые открылки расширяются в плане под углом 11о. Толщина открылков по верху – 0,5 м.

4. Расчет фильтрации в основании бетонной плотины

Фильтрация под плотиной является напорной.

На подошву плотины действуют взвешивающее и фильтрационное давление. Суммарное давление (противодавление) на подошву плотины вычисляется по формуле:

γ – удельный вес воды;

l=1 м – длина расчетной секции плотины;

Sвз, Sф – площадь эпюры взвешивающего и фильтрационного давления, соответственно;

α2 – коэффициент эффективной площади противодавления.

Фильтрационный расчет подземного контура плотин на нескальном основании выполняется по методу коэффициентов сопротивлений. Подземный контур приводится к расчетной схеме путем исключения различного рода деталей, существенно не влияющих на результаты расчета. Расчет выполняется на 1 погонный метр плотины.

Глубина активной зоны фильтрации определяется по зависимости:

– при

l0 – длина горизонтальной проекции подземного контура;

S0 – длина вертикальной проекции подземного контура.

Так как Тд= ∞ > Т’ак=15,78 м, то Т’рас = Т’ак=15,78 м.

Схематизированный подземный контур разбивается на ряд участков, для которых вычисляются коэффициенты сопротивления.

1. Плоский вход и уступ.

2. Горизонтальный участок 1.

3. Уступ.

4. Горизонтальный участок 2.

Т. к. , то

5. Шпунт.

6. Горизонтальный участок 3.

Т. к. , то

7. Уступ и плоский выход.

Сумма коэффициентов сопротивления всех участков контура

Потеря напора на каждом участке контура определяется по зависимости: , а каждая следующая ордината эпюры фильтрационного давления определяется путем вычитания из предыдущей ординаты потерь напора на рассматриваемом участке.
