1.4.3 Колонны

Колонны фахверка приняты сечением 1400 на 300 мм, серии 1.427.1-3 марки 1Кф105-2 – рисунок 3.1. Колонны крайнего ряда сечением 400 на 40 мм, серии 1.423-381 марки К-96-1 – рисунок 3.2. Колонны среднего ряда сечением 600 на 500 мм, серии 1.423.-381 марки К96-36.

Рисунок 3.1 Рисунок 3.2

Таблица 1.3

1.4.4 Связи

Для обеспечения жёсткости и устойчивости каркаса в проекте предусмотрены крестовые связи длиной 6000 мм, серии 1.424.-4В – рисунок 4.1, портальные связи для шага – 12 метров, серии 1.424.-4В2 – рисунок 4.2

Рисунок 4.1 Рисунок 4.2

Таблица 1.4

1.4.5 Подстроительные конструкции

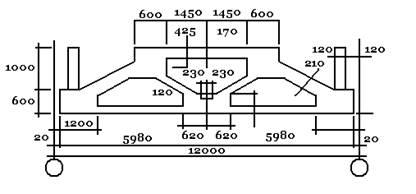

Сборные железобетонные фермы для скатных крыш серии ПК – 01 – 1.10/81 В—1-12-2 К7 марки 2ФПС-12-2К7 – рисунок 5.1.

Рисунок 5.1 Рисунок 5.2

Таблица 1.5

1.4.5 Строительные конструкции

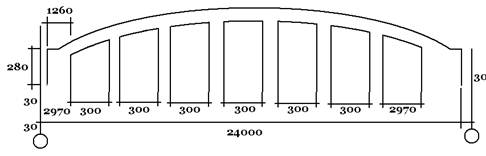

Скатные железобетонные фермы серии ФБ 24/4-9П марки В-35 - рисунок 6.1.

Рисунок 6.1

Таблица 1.6

1.4.7 Плиты покрытия

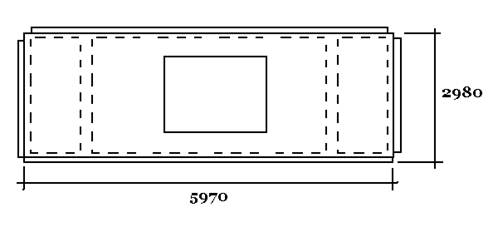

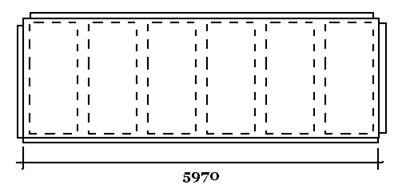

Плиты покрытия приняты сборные железобетонные ребристые высотой 300 мм, глухие, серии ГОСТ 22701.1-77 ПГ – 1А1АIVТ – рисунок 7.1, с отверстием под дефлектор серии ГОСТ 227011 ПВ 7-1А1АIVТ – рисунок 7.2, с отверстием под зенитный фонарь ГОСТ 227014-77 ПФ-1АIVТ.

Рисунок 7.1

Рисунок 7.2

Рисунок 7.3

Таблица 1.7

1.4.8 Фонари

Фонари в покрытии для естественного освещения устанавливаются зенитные серии 1464-1 марки Ф-1 – рисунок 8.1.

Рисунок 8.1

Таблица 1.8

1.4.9 Подъёмно-транспортное оборудование

Цех ремонта строительных кранов оборудован для подъёма и перемещения грузов до 6 тонн подвесными кранами – рисунок 1.9.

Рисунок 1.9
