Типы залежи
Из многочисленных классификаций залежей по условиям возникновения и сохранения ловушек наибольшими преимуществами обладает классификация И. О. Брода, завершенная им в 1948 г. и выдержавшая испытание временем. И. О. Брод выделяет три основные группы залежей в соответствии с типами природного резервуара:
I. Пластовые залежи нефти и газа с двумя подгруппами:
а) пластовые сводовые и б) пластовые экранированные;
II. Массивные залежи нефти и газа;
III. Литологичеки ограниченные залежи нефти и газа.
Пластовые залежи. Ловушки в водонасыщенных пластовых резервуарах образуются либо вследствие сводового изгиба таких резервуаров, либо при наличии экранирующей поверхности, которая срезает пласт по его восстанию. При этом залежь должна замыкаться подстилающей ее водой, создающей препятствие для дальнейшего движения нефти и газа по пласту.
Пластовые сводовые залежи контролируются сводовыми изгибами пластового резервуара, форма которых определяет форму залежи, они связаны с антиклинальными складками и куполовидными поднятиями самого разнообразного вида и генезиса.
В сводовых залежах вода, подстилающая скопления нефти и газа, замыкает это скопление со всех сторон.
Таблица 1
Классификация группы пластовых залежей (по И. О, Броду)
| Подгруппа | Род | Подрод |
| Пластовые сводовые залежи нефти | Ненарушенные сводовые залежи |
Залежи в слабо выраженных ненарушенных сводах. Залежи в хорошо вырыженных ненарушенных сводах |
| Слабо нарушенные сводовые залежи (не разбитые на самостоятельные блоки) |
Слабо нарушенные залежи в сводах, разбитых разрывами, выходящими за их пределы | |
| Сводовые залежи, разбитые разрывами на самостоятельные блоки и сводовые залежи, срезанные разрывами |
Сильно нарушенные залежи в сводах, разбитых эпиантиклинальными разрывами Сильно нарушенные залежи в сводах, разбитых разрывами, выходящими за их пределы | |
| Пластовые экранированные залежи нефти и газа | Тектонически экранированные залежи, по форме козырьковые, периклинальные, синклинальные и моноклинальные |
Залежи, экранированные плоским разрывом Залежи, экранированные сложно построенной поверхностью несогласия |
| Стратиграфмчески экранированные залежи, по форме периклинальные, синклинальные и моноклинальные |
Залежи, экранированные плоской поверхностью несогласия Залежи, экранированные сложно построенной поверхностью пласта | |
| Литологически экранированные залежи, по форме периклинальные, синклинальные и моноклинальные |
Залежи, экранированные прямолинейным выклиниванием пласта Залежи, экранированные криволинейным выклиниванием пласта (по форме фестонообразные) |
В сводовых залежах, рассеченных разрывами амплитудой меньше мощности продуктивного пласта, целостность залежи как объекта разработки сохраняется, и контур нефтеносности, обрамляющий залежь, сохраняет плавность очертания. При наличии разрывов с амплитудами, превышающими мощность продуктивного пласта, залежь оказывается разбитой на ряд разобщенных блоков. При этом контур нефтеносности (газоносности) испытывает ступенчатое смещение. В некоторых случаях, при наличии очень крупных разрывов, отдельные части залежи столь сильно разобщаются, что должны рассматриваться в качестве самостоятельных объектов разведки и разработки. Возникает даже вопрос о генетическом единстве этих залежей, связанных с различными элементами сводового изгиба пластов. Такие явления чаще всего бывают связаны с антиклинальными складками, которые разорваны надвигами. Эти складки распространены в окраинных зонах складчатых областей, в частности в Грозненском районе. Залежь в сводовой взброшенной части пластового резервуара должна быть отнесена к категории сводовых, срезанных разрывом, а залежь в поднадвиговой части следует отнести уже к категории пластовых, тектонически экранированных залежей.
Пластовые экранированные залежи характеризуются замыканием скоплений нефти и газа в пластовом резервуаре подпором воды к экранирующей поверхности, которая сложена слабопроницаемыми породами и пересекает пласт при его восстании. Экранирующие поверхности среза пластового резервуара образуются: а) при тектоническом разрыве сплошности пласта и сопутствующем его смещением на высоту, превышающую мощность пласта (тектонически экранированные); б) при размыве и последующем несогласном перерыве размытой головы пласта слабопроницаемыми породами (стратиграфическое экранирование); в) при вклинивании пласта при его восстании (литологическое экранирование). Выше было показано, что для образования ловушки экранирования необходимо, чтобы изогипсы пласта замыкались на поверхности экрана, что может произойти или при изгибе пласта (структурный нос, терраса), или при изгибе поверхности экрана.
Пластовые тектонически экранированные залежи распространены преимущественно в складчатых и солянокупольных районах. Они бывают связаны с различными элементами складок и соляных куполов, реже с моноклиналями.
Экранирование вследствие складкообразования
1. Деформация сжатия

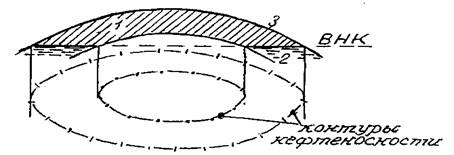

а. Антиклинальный тип нефтяной залежи в разрезе и плане
Структурные – антиклинали, моноклинали, брахиантиклинали, купола и другие
(1 – нефтенасыщенные породы; 2 – водонасыщенные коллектора; 3 – непроницаемые породы (покрышки))

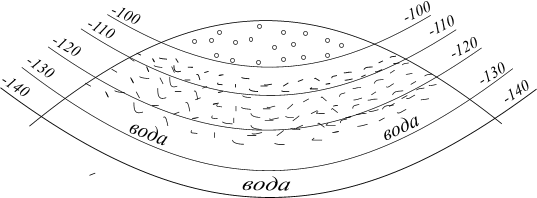

б. Синклинальный тип нефтяной залежи
Аккумуляция нефти в синклинали возможна только при отсутствии подошвенной или краевой воды
Б. Деформация, вызванная интрузией пород

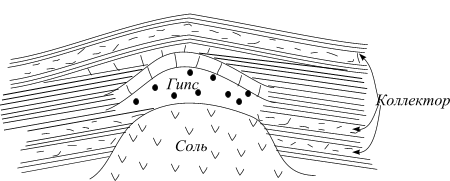

а. Соляной купол
Песчаник на крыле может быть пережат или искривлен соляным массивом
б. Интрузия магмы:
- Шток, вулканический столб, или пробка, лакколит. Возможно вклинивание отложений вблизи интрузии в процессе осадконакопления. Если вулканическая деятельность происходила после отложения осадков, возможно экранирование вследствие процесса метаморфизма, изменившего характер пористости.
