3.4 Составление плана-графика монтажа контактной сети

Монтаж контактной сети на станции производится методом "по верху". Монтаж начинается с установки консолей которую производят, используя полиспаст. Как правило, консоли устанавливают в день развозки. Армировку жестких поперечин треугольными подвесами выполняют с использованием автомотрисы конструкция которой позволяет проводить армировку поперечин на пути, занятом автомотрисой, а также на смежных путях. План-график приведен в табл.3.

Таблица 3 План-график производства монтажных работ

4. МОНТАЖ СРЕДНЕЙ АНКЕРОВКИ

Средние анкеровки полукомпенсированной цепной подвески, имеющей два контактных провода, осуществляют так, как показано на рис. 4.1, а. Трос средней анкеровки, который выполняют обычно из сталемедного или стального провода сечением 50—70 мм2, к несущему тросу крепят тремя зажимами с каждой стороны. К контактному проводу его крепят специальным зажимом, называемым зажимом средней анкеровки. Трос средней анкеровки после спуска с несущего троса закрепляют сначала на одном контактном проводе, потом на другом и затем снова поднимают на несущий трос. При двойной подвеске трос средней анкеровки. спустив его с несущего троса, крепят сначала к вспомогательному тросу, затем к контактному проводу и снова к вспомогательному и несущему тросам. Все крепления осуществляют с помощью зажимов, показанных на рис. 4.1, а.

При компенсированной цепной подвеске среднюю анкеровку выполняют в двух пролетах (рис. 4.1, б) Контактный провод крепят к несущему тросу в обоих пролетах, применяя наклонные отрезки сталемедного троса сечением 50 мм2. Среднюю анкеровку несущего троса производит на опоры с оттяжками вспомогательным тросом (сталемедный трос сечением 70 мм2). На средней опоре основной и вспомогательным тросы крепят в общем седле.

Монтаж средней анкеровки

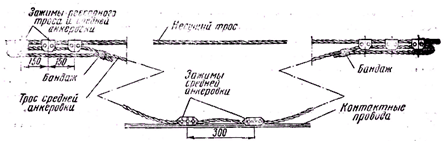

а) полукомпенсированной подвески

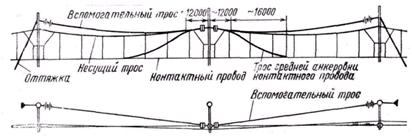

б) компенсированной подвески

Рис. 4.1.

ЗАКЛЮЧЕНИЕ

В данной курсовой работе определен объем строительных работ – 16 дней, объем монтажных работ - 40 дней. Общее время на выполнение строительных и монтажных работ до момента сдачи в эксплуатацию смонтированной контактной сети-56 дней. Методы проведения работ, перечень машин и механизмов, состав бригад, сроки выполнения работ, и расчет продолжительности "окон" приведены выше.
