1. Задание на проектирование
Рассчитать основные характеристики башенного крана на рельсовом ходу с учетом обеспечения грузовой и собственной устойчивости, требуемой грузоподъемности и скорости подъема груза. По рассчитанным характеристикам подобрать составляющие элементы крана. Исходные данные для расчетов приведены в таблице 1.
Таблица 1. Исходные данные (для варианта №7)
Расчетные массы конструкции крана, т | ||
Стрелы |
mс |
3 |
Башни |
mб |
6 |
Поворотной платформы |
mпл |
7 |
Противовеса |
mпр |
28 |
Неповоротной части крана |
mнч |
25,5 |
Расстояние от плоскости, проходящей через ось вращения крана параллельно ребру опрокидывания, до центра тяжести элементов конструкции крана, м | ||
Башни |
Lб |
1,8 |
Поворотной платформы |
Lпл |
1,5 |
Противовеса |
Lпр |
5 |
Неповоротной части крана |
Lнч |
0 |
Расстояние от центров тяжести отдельных элементов крана до плоскости опорного контура, м | ||
Башни |
hб |
10 |
Поворотной платформы |
hпл |
1 |
Противовеса |
hпр |
2,5 |
Неповоротной части крана |
hнч |
0,5 |
Площадь наветренной поверхности элементов конструкции крана, м2 | ||
Стрелы |
Fc |
4 |
Башни |
Fб |
14 |
Поворотной платформы |
Fпл |
5 |
Противовеса |
Fп |
4 |
Неповоротной части крана |
Fнч |
3 |
Груза |
Fг |
3 |
Расстояние от оси вращения крана до ребра опрокидывания, м | ||
Вперед |
b |
2 |
Назад |
b1 |
1,5 |
Расстояние от оси вращения до корневого шарнира стрелы, м |
r |
2,4 |
Расстояние от плоскости опорного контура до корневого шарнира стрелы, м |
hr |
19 |
Длина стрелы, м |
Lстр |
23 |
Высота подъема груза, м |
Нгр |
37 |
Максимальная скорость подъема груза, м/с |
v |
0,3 |
Кратность грузового полиспаста, шт. |
m |
2 |
Количество обводных блоков, шт. |
nбл |
1 |
2. Описание устройства, принципа действия заданного крана и технологии производства работ
Башенный кран – поворотный кран со стрелой, закрепленной в верхней части вертикально расположенной башни (рисунок 1). Основные параметры башенного крана: грузоподъемность, вылет, высота подъема груза, глубина опускания груза, скорость подъема (опускания) груза, скорость поворота башни, скорость перемещения крана.
Башенный кран состоит из следующих основных узлов: башня, ходовая рама с колесами, опорно-поворотное устройство, поворотная платформа с грузовой и стреловой лебедкой, с противовесом; механизм поворота и электрооборудования, механизм подъема груза, механизм для изменения вылета, механизм передвижения крана и т.д.

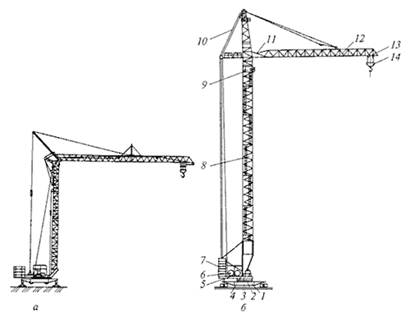

Рисунок 1. Башенные краны (а - быстромонтируемый кран на винтовых опорах РБК-2-20; б - кран на рельсовом ходу КБ-504А: 1 - ходовая рама; 2 - опорно-поворотное устройство; 3 - поворотная платформа; 4 - механизм поворота; 5 - грузовая лебедка; 6 - стреловая лебедка; 7- противовес; 8 - башня; 9 - кабина; 10 - стреловой расчал; 11 - тележечная лебедка; 12 - стрела; 13 - грузовая тележка; 14 - крюковая подвеска)
Башня крана — его остов, который служит для поддержания стрелы на определенной высоте, а также для передачи нагрузок со стрелы на ходовую раму и крановые пути. Башню изготовляют из металлических уголков или труб, иногда бывают башни, выполненные в виде сплошной трубы. В вертикальном положении башни крепятся на портал или шарнирно с помощью подкосов.
