Проверяем выполнение условия S < Su . В нашем случае 4,90 см < 8 см, где Su =8см – предельное значение осадки. Условие выполнилось.

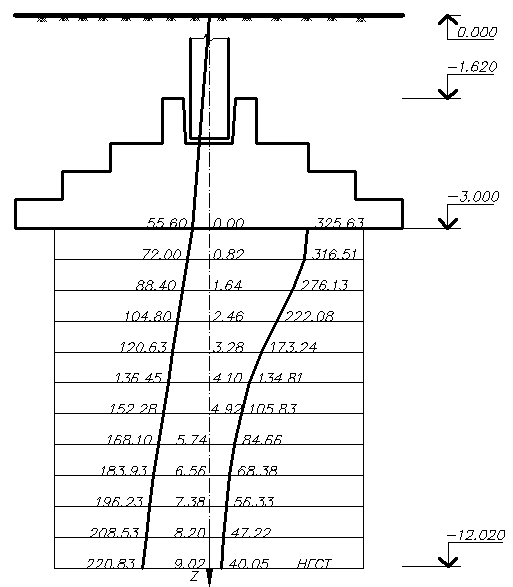

Эпюра распределения напряжений szp , szg

IIIРасчёт свайных фундаментов

1. Выбор глубины заложения ростверка

1.1. Определение глубины заложения ростверка зависит от нескольких факторов:

- Глубины промерзания грунта. Из предыдущих расчётов мы уже определили эту величину

м;

- Наличие конструктивных особенностей. В нашем случае подвальных помещений нет, поэтому

;

- Глубина заложения ростверка. Исходя из условия, что

мм,

где

dр - глубина заложения ростверка, м;

hст - глубина стакана в фундаменте. Для наших фундаментов под ЖБК-колонны hст = 0.

Учитывая все перечисленные условия, принимаем глубину заложения ростверка dр = 1,5 м, исходя из кратности ростверка по высоте 15 см.

Принимаем шарнирное соединение ростверка и сваи. Голова сваи заходит в тело ростверка на 5 – 10 см. принимаем для расчёта 10 см.

Тогда отметка головы сваи будет равна –1,4 м.

2. Выбор несущего слоя

Считаем, что несущим слоем будет глина четвертичная, поэтому, заглубляем сваю в слой глины на 3,6 м (для применения стандартной длины сваи). При этом длина сваи равна hсв = 13 м.

Под нижним концом сваи находится сжимаемый грунт (Е < 50 МПа). Дальнейший расчёт ведём как для висячей сваи. Принимаем железобетонную забивную сваю квадратного сечения. Для выбранной нами длины можно принять сечение 40 х 40 см.

3. Определение несущей способности сваи

,

где n – количество слоёв с одинаковыми силами трения по длине сваи;

гс – коэффициент условий работы ( гс = 1);

гсr и гсf - коэффициенты условий работы под подошвой сваи и по боковой поверхности, зависят от условий изготовления или погружения сваи. (гсr =1 и гсf = 1);

А – площадь сечения сваи;

R – расчётное сопротивление под подошвой сваи, зависит от длины сваи и грунта. (R = 6900 кПа);

U – периметр сечения сваи;

l – расстояние от середины слоя до поверхности земли;

f - расчётное сопротивление по боковой поверхности сваи, зависит от l (принимается из СниПа).

Таблица 5

hi , м

li , м

fi , кПа

hi * fi , кН/м

1,5

2,25

31,25

46,88

1,5

3,75

37,25

55,88

1,5

5,25

40,5

60,75

1,5

6,75

31,75

47,63

1,5

8,25

33,25

49,88

1,5

9,75

33,875

50,81

1,5

11,25

66,75

100,13

1

12,5

68,5

68,5



480,50

кН

4. Определение расчетной нагрузки на сваю

Определяем по формуле:

кН.

гк – коэффициент запаса. Для расчёта он равен 1,4, если для полевых испытаний, то равен 1,25.

Определим необходимое количество свай в фундаменте по формуле:

шт.,

где N – заданная нагрузка на фундамент.

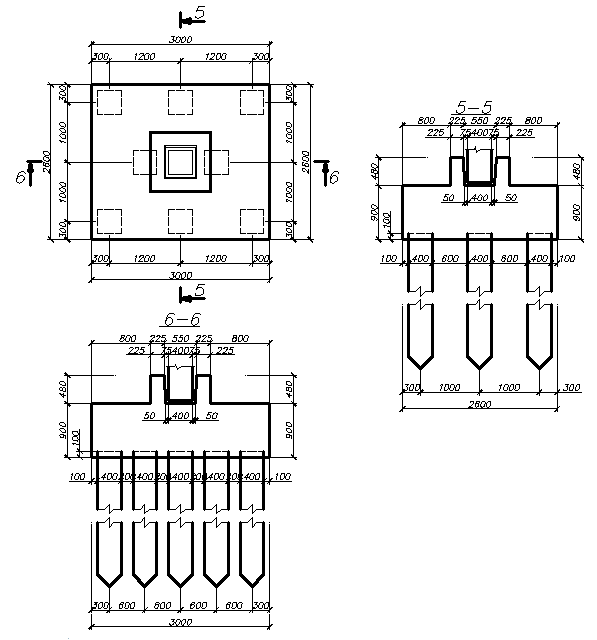

5. Конструирование ростверка

Определяем фактическую нагрузку на сваю:

где y – расстояние от главной оси до оси самой нагруженной сваи

yi – расстояние до оси каждой сваи

кН

P > Nф; 843,50 > 768 – условие выполняется.

Расчёт на продавливание. Расчет не производим, так как конструкция ростверка жёсткая.

7. Расчет деформаций свайных фундаментов

м;

м;

м2 ;

м;

м3 ;

кН;

Выполняем проверку давления под нижним концом сваи:

,

где

; кz = 1.

кПа.

кПа.

413,99 кПа. < 2375,52 кПа. – условие выполняется.

8. Расчет осадки линейно деформированного пространства
