1. Выбор схемы балочной клетки

Рисунок 1. Этажное сопряжения балки

2.1 Компоновка балочной клетки

В зависимости от заданной нагрузки =кН/м2 и относительного прогиба [f/l] = 1/ n0 = 1/150 определяем наибольшее отношение пролета настила к его толщине lн/tн:

где n0 = lн/f = 150 – норма прогиба;

кН/м2,

где ν = 0,3 – коэффициент Пуассона.

Задаемся расстоянием между балками настила lн = 1000 м, тогда толщина настила будет: мм.

Окончательно принимаем tн = мм, поскольку пролет настила меньше шага балок настила на ширину полки балки.

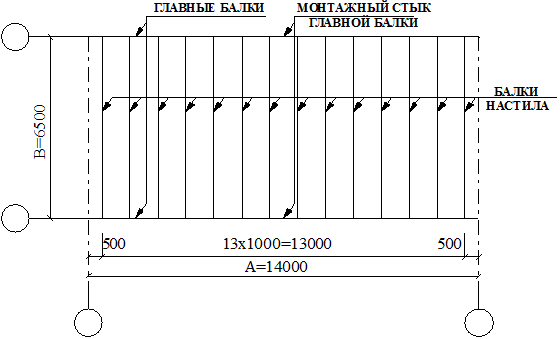

Рисунок 2 – Схема балочной клетки (нормальный вариант)

Схема расстановки балок настила показана на рисунке 2, а сопряжение балок – на рисунке 1а или 1б.

Второй вариант. Усложненный тип балочной клетки

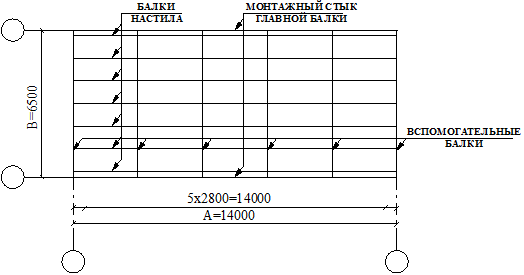

Рисунок 3 – Схема балочной клетки (усложненный вариант)

Принимаем шаг вспомогательных балок, а значит и пролет балок настила aвб = lбн = 2,8 м. Задаемся расстоянием между балками настила lн = 1000 м, тогда толщина настила, определяемая по формуле (2.1) будет:

мм

Окончательно принимаем tн = 11 мм, поскольку пролет настила меньше шага балок настила на ширину полки балки.

Схема компоновки второго варианта показана на рисунке 3. Схема сопряжения балок может быть принята по рисунку 1в.

2.2 Расчет вспомогательных балок и балок настила

После компоновки вариантов выполняется расчет балок по каждому из вариантов в такой последовательности:

– определение нормативных нагрузок;

– определение расчетных нагрузок с учетом коэффициентов надежности по нагрузке: для временной нагрузки γf, p = 1,2; для собственного веса стальных конструкций γf, g = 1,05.

– расчет балок настила и вспомогательных на прочность и проверка их прогибов по формулам:

; .

Предельный относительный прогиб для балок настила и вспомогательных принимается .

Расчет швов прикрепления настила

Сварка ручная электродная Э42

Определяем силу растягивающую кровлю:

= кн/см2

Для стали С245 и электродов Э42 Rwf=20 кн/см2

Для ручной сварки βf=0,7 и βz=1,0 требуемый катит шва составляет;

Учитывая что Rwz=0,45*36,5=16,4 кн/см2 и βz=1,0, проверку можно не делать так как βf Rwf< βzRwz, окончательно принимаем для полки двутавра № tf = мм Kf= мм.

2. Расчет балок настила и сравнение вариантов

Таблица 1 – Расчет балок настила и сравнение вариантов
