Таблица 5. Расчет нагревательных приборов с изоляцией.
|
Помещение |
Температура внутреннего воздуха, tв |
Теплопотери с помещения, Qпот |
Тепловой поток от труб, Qтр |
Расчётная тепловая нагрузка прибора, Qпр |
Средний перепад температур, Δtср |
Расход воды через прибор, Gпр, кг/ч |
Коэффициент приведения, φ |
Требуемая номинальная мощность прибора, Qнт |
Предварительно определенное число секций, Nор |
Коэффициент, β3 |
Минимальное необходимое количество секций, Nmin |
Окнчательно принятое число секций, N |
|
Комната 1 |
20 |
1267 |
83,5 |
1192,1 |
62,5 |
44,56 |
0,794 |
1501,7 |
8 |
0,992 |
7,998 |
8 |
|
Комната 2 |
20 |
1623 |
83,5 |
1548,1 |
62,5 |
57,87 |
0,802 |
1929,9 |
10 |
0,987 |
10,324 |
11 |
|
Комната 3 |
20 |
1041 |
83,5 |
966,1 |
62,5 |
36,12 |
0,787 |
1227,3 |
7 |
0,995 |
6,516 |
7 |
|
Кухня |
17 |
1900 |
83,5 |
1825,0 |
65,5 |
68,22 |
0,858 |
2126,6 |
11 |
0,986 |
11,394 |
12 |
4. Расчет и подбор кондиционера
,
где 1,2 - коэффициент запаса на не учтенное теплопоступление;
Q1 - теплопоступления за счет разности температур внутреннего и наружного воздуха и за счет солнечной радиации, Вт;
Q2 - теплопоступление от оргтехники, Вт;
Q3 - теплопоступление от людей, Вт;
Q4 - теплопоступления от осветительных приборов, Вт;
Теплопоступления за счет разности температур внутреннего и наружного воздуха и за счет солнечной радиации:
,
где q1 - удельное теплопоступление от солнечной радиации, q1=30 Вт/м3;
Vпомещ - объем помещения, V=55,84 м3;
Вт
Теплопоступления от оргтехники:
,
где q2 - удельное теплопоступление от компьютера полной сборки, q2=300 Вт;
Nорг - количество оргтехники, Nорг=1;
Вт
Теплопоступления от людей:
,
где q3 - теплопоступление от человека в состоянии, q3=100 Вт;
Вт
Теплопоступление от осветительных приборов:
,
где h - коэффициент преобразования электрической энергии в тепловую, h=0,95;
Nосв - мощность осветительного прибора, три лампочки Nосв=100 Вт;
Вт,
тогда общее теплопоступление будет,
Таким образом, надо подобрать кондиционер с нагревательной и охлаждающей мощность, превышающей полученное значение. Примем канальный кондиционер LG B-18LH.
Канальные кондиционеры - это кондиционеры, монтируемые за подшивным потолком и имеющие забор воздуха из помещния и подачу его в помещние через воздуховоды. Канальные кондиционеры занимают достаточно широкий сегмент рынка кондиционеров. Популярность этого типа кондиционера вызвана как его привлекательными техническими характеристиками, в частности возможностью полностью скрыть внутренний блок в строительные конструкции и распложить его на значительном расстоянии от зоны обслуживания, так и стоимостным показателям.
Прибор LG B-18LH имеет следующие технические характеристики:
· мощность охлаждения: 5,3 кВт;
· мощность обогрева: 5,3 кВт;
· потребляемая мощность: 2,05 кВт;
· производительность вентилятора: 990 м3/ч;
· габариты внутреннего блока: 880x575x281 мм;
шум: 36 дБ.
5. Выбор трубной разводки системы отопления
Выбираем поквартирную разводку. Поквартирная разводка позволяет повысить качество теплоснабжения, надежность и комфортность внутренней среды. Важным преимуществом является энергосберегающий фактор.
Энергосбережение достигается за счет возможности поквартирного учета теплопотребления и возможности управления. Учет осуществляется за счет установки теплосчетчика на входах в квартирном узле. Управление за счет возможности регулирования нагрузкой каждого отопительного прибора.
Используем двухтрубную лучевую поквартирную разводку. Лучевая разводка представлена на рисунке 8 для одной квартиры.

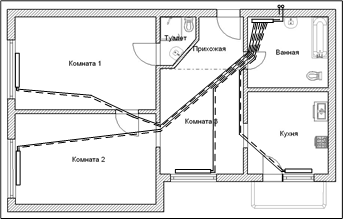

Рисунок 8. Поквартирная лучевая разводка.
Основной стояк проходит в фае или на лестничной клетке. На участке от фае до входа устанавливается запорная арматура, для отключения квартиры, без проникновения в неё. Ввод в квартиру осуществляется через сам узел.
