Проектирование трехэтажного кирпичного дома
Рефераты >> Строительство >> Проектирование трехэтажного кирпичного дома

2.9 Сантехническое и специальное оборудование

Водопровод - хозяйственно питьевой от городской сети.

Канализация - хозяйственно-фекальная в городскую сеть, с установкой унитазов, ванн, умывальников, раковин и моек.

Отопление центральное, водяное, система однотрубная. Нагревательные приборы - чугунные радиаторы.

Вентиляция естественная.

Газоснабжение от городской сети с установкой кухонных газовых плит и водонагревателей.

Электроснабжение от городской сети с установкой скрытой проводки (II категории).

Электроосвещение лампами накаливания от сети 220/380В без установки кухонных электроплит.

Устройство связи - радиотрансляция, коллективные телеантенны, телефонные вводы.

3. Теплотехнический расчет наружной стены

Исходные данные:

· Место строительства - г. Москва.

· Температура наиболее холодной пятидневки обеспеченностью 0,92:

· Температура наиболее холодных суток обеспеченностью 0,92:

· Период со средней суточной температурой воздуха

· Средняя температура периода со средней суточной температурой воздуха

1. Градусосутки отопительного периода:

- расчетная температура внутреннего воздуха, применяемого согласно ГОСТ 12.1.005-08

- средняя температура периода со средней суточной температурой воздуха (СНиП 23.01-99)

- продолжительность периода со средней суточной температурой воздуха (СНиП 23.01-99)

2. Требуемое сопротивление теплопередаче, исходя из санитарно - гигиенических условий и условий комфортности:

n - коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающей конструкции к наружному воздуху (СНиП II-3-79*, т.3)

n=1

- расчетная зимняя температура наружного воздуха, равная средней температуре наиболее холодной пятидневки обеспеченностью 0,92

- нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции (т.2, СНиП II-3-79*)

- коэффициент теплоотдачи внутренней поверхности ограждающих конструкций (т.4, СНиП II-3-79*)

Однако, исходя из рекомендаций СНиП II-3-79*, сопротивление теплопередаче ограждающих конструкций принимаем из таб.1б, исходя из условий энергосбережения.

Для жилых помещений с градусосутками отопительного периода , приведенное сопротивление теплопередаче ограждающих конструкций (для стен) будет равно (после интерполяции):

Все дальнейшие расчеты ведем по наименьшему значению , т.е. по

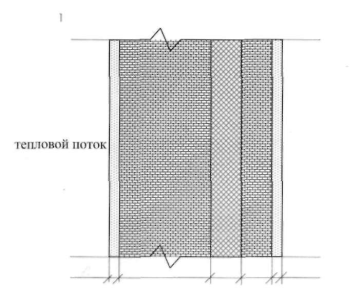

Назначаем конструкцию наружной стены:

Состав ограждающей конструкции.

Наименования слоя

1. Цементно-песчаный р-р.

1800

0,015

0,93

11,09

0,016

2. Кирпичная кладка

1800

0,380

0,81

10,12

0,469

3. Утеплитель - пенополиуретан (ТУ 67-87-75)

40

0,04

0,42



4. Кирпичная кладка

1800

0,130

0,81

10,12

0,16

5. Цементно-песчаный р-р.

1800

0,030

0,93

11,09

0,032

3. Сопротивление теплопередаче ограждающей конструкции равно:

- коэффициент теплоотдачи внутренней поверхности ограждающей поверхности:

-термическое сопротивление ограждающей конструкции:
