Ткр= 417 дней = 418 дней.
Тп.ч. =87–22=65 дней / 66 дней;
Тн.ч.=261–87=174 дня/176 дней;
Тс.р.=297–129=168 дней/176 дней;
То.р.=415–117=298 дней/308 дней.
Характеристики потоков
Наименование |
Стоимость, т.р |
Продолжительность | |||
% |
Сооружение |
комплекс |
По СГ |
Принято | |
Подземная часть |
15 |
117,0 |
702,0 |
65 |
66 |
Надземная часть |
45 |
351,0 |
2106,0 |
174 |
176 |
Спец работы |
20 |
156 |
936,0 |
168 |
176 |
Отделочные работы |
20 |
156 |
936,0 |
298 |
308 |
На основании полученных данных по потокам и графику устанавливается количество объектных потоков при возведении комплекса (П).
Продолжительность подготовительного периода комплекса составляет (tппк).
tппк=0,1*Тдир.=0,1*24=2,4 мес.
П=N/[(((Тдир.-tппк) – (Tкр-tпрс)/) Tш)+1]= 6 =4
(24–2,4) – (19–1) +1
7,6
Принимаем 4 потока.
Остальные сооружения, входящие в состав комплекса выполняется с учетом возможности развертывания работ и ввода их в эксплуатацию, а так же с учетом влияния сезонности.
При планировании работ учитывалось специализированных привлекаемых организаций.
Данный план характеризуется следующими показателями:
- продолжительность строительства – 24 месяцев;
- стоимость строительного комплекса – 5631,94 тыс. руб.;
- стоимость выполнения работ за год – Сгод=3258,1 тыс. руб.;
- трудоемкость – 61417 чел./дни;
- максимальная потребность в рабочих кадрах –Rmax=188 чел.;
- средняя численность рабочих – 81 чел.;
- коэффициент неравномерности движения рабочей силы – Кнр= 2,3.
Kнр =(Rmax/Rcp)= 188/81=2,3
Rcp=ΣQ/T= ΣQ/Nмес*22= 61417/759=81;
Где Rmax – максимальное число рабочих по графику за весь период строительства; ΣQ – общая трудоемкость работ, чел.-дни;
T0-продолжительность всех работ.
Примечание:
Для проведения специальных и отделочных работ возникает потребность в водоснабжении, отоплении и канализации. Несмотря на удорожание работ в зимний период, принимаем решение на проведение работ по водоснабжению, отоплению, канализации после окончания работ подготовительного периода.
5.Разработка строительного генерального плана
В курсовом проекте разработан общеплощадочный генплан на возведение подземной части 6 домов.
Стройгенплан составлен для определения положения элементов строительного производства на строительной площадке.
Исходными данными для составления генплана являются:
· Генеральный план микрорайона;
· Данные КПСК (максимальная численность рабочих и максимальная годовая стоимость.);
· Нормы и нормативы.
При проектировании стройгенплана учитывались следующие требования:
1). Обеспечение бытовых и производственных нужд строительства.
2). Обеспечение требований по охране труда и техники безопасности.
3). Обеспечение движения грузопотоков по площадке, исключая переброску грузов и препятствия движению транспорта.
4). Нерасположение временных сооружений в районе строительства проектируемых сооружений.
5). Минимизация затрат на временные здания и сооружения.
Последовательность в проектировании СГП.
- Привязка кранов;
- Определение зон влияния кранов;
- Установление расположения дорог и движение транспорта по ним. Определение потребностей во временных зданиях и сооружениях, в электроэнергии и в воде;
- Расчет количества прожекторов;
- Определение потребности в технике и транспорте.
а). Привязка кранов.
Согласно заданию проектируемые здания возводятся башенным краном (КБ 160.2).
Радиус R – вылет крюка:
- max – 25 м;
- min – 13 м.
радиус хвостовой части 3,8 м, база крана – 6*6 м.

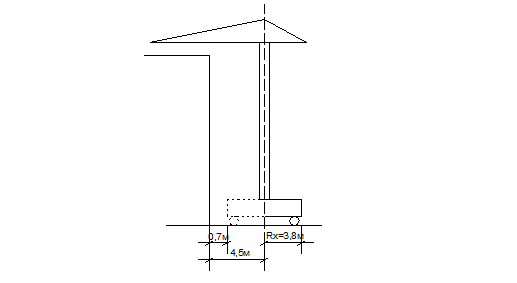

Поперечная привязка крана lmin=Rхв+0,7 м=3,8+0,7=4,5 м.

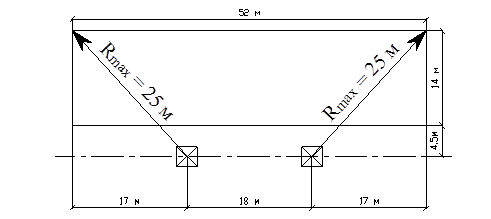

Продольная привязка крана устанавливается на основании выявленной оси крана и его возможностей при монтаже.
Lmax и Lmin (вылет крюка крана).
lкр – это расстояние между крайними стоянками крана.
Тогда требуемая длина подкрановых путей:
lкр+2*bкр/2+2*lтр+2*lзап=lтр.,
Где bкр – база крана;
lтор – длина торможения ≈1,5 м;
lзап – длиназапаса безопасности работы крана ≈1 м.
lтр= 18+2*6/2+2*1,5+2*1=29 м.
Определение длины подкрановых путей. Она зависит от укладываемых звеньев (12,5 м) и полузвеньев (6,25 м), поэтому количество звеньев или полузвеньев принимаем по формуле:
nзв=lтр/6,25=29/6,25=4,31. Принято 5 звеньев 5 *6,25=31,25 м. Согласно требованиям работы безопасности крана, длина подкрановых путей должна быть 25 м. lфакт≥25 м.
б). Определение зон влияния.
При работе крана необходимо обеспечить зоны влияющие на безопасность работы при возведении сооружения.
Монтажная зона – это зона возможного падения предмета при монтаже.
(при высоте до 20 м- 5 метров; более 20 м – 7 метров.)
Рабочая зона – зона обслуживания крана. (Определяет места складирования элементов на при объектном складе и положение транспорта при разгрузке элементов.) Величина зоны характеризуется максимальным вылетом крюка при монтаже здания.
