- если точка располагается между двумя горизонталями, то ее отметка будет соответствовать отметке младшей по высоте горизонтали, плюс превышение X. Необходимо через эту точку провести критическим путем линию, соединяющую обе горизонтали, измерить длину отрезков m иd при помощи масштабной линейки,

где:

m – расстояние от точки горизонтали младшей по высоте;

d – расстояние между двумя горизонталями.

Отметка точки

,

где:

;

;

Hмг - отметка младшей по высоте горизонтали;

h – высота сечения рельефа.

Для определения красных отметок находим средне арифметическое суммы черных отметок углов здания.

Принимаем HК=157,74, а отметку чистого пола равную 158,34

ТЭП по генплану:

площадь застройки – 138м2

площадь озеленения усадьбы –562м2

протяженность тротуаров –15м.

3 Объемно – планировочное решения здания

Разработка объемно-планировочного решения жилого здания осуществляется в рамках усовершенствования типового проекта, с учетом природно-климатических условий.

Размеры проектируемого здания в осях: 1 – 4 – 9,6 метров;

А –Г – 9,6 метров.

Здание – одноквартирное, двухэтажное, высотой 8,6м. Высота этажа 2,8м.

Связь между этажами производится при помощи индивидуальных металлодеревянных сборных лестниц. Здание имеет оконные проемы для обеспечения естественного освещения. Крыша чердачная, стропильная, холодная. Подвал имеет высоту 3,3м, и проходит под всем зданием. Подвал выполнен из сборного ленточного фундамента. Общая площадь квартиры SОБ= 202м2.

Жилая площадь SЖ= 102м2. Показатель целесообразности составляет:

4 Конструктивное решение здания

Конструктивная схема – с поперечными несущими стенами.

5 Фундаменты

Фундаменты – сборный, ленточный из Ж/Б плит по ГОСТ 13580-85 Рис.1 и блоков по ГОСТ 13579-78 Рис.2.

В данном проекте использованы:

- фундаментные плиты марок: - ФЛ14.24-1

- ФЛ14.12-1

- ФЛ14.8-1

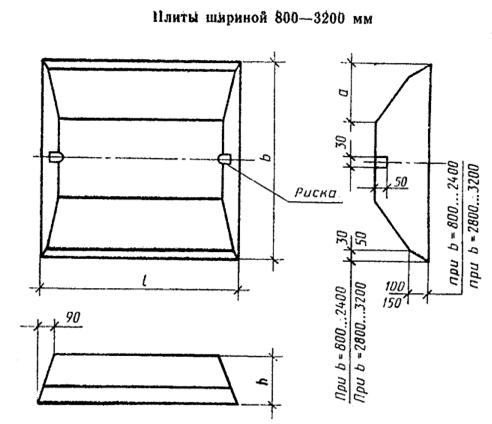

Рис.1. Фундаментные плиты

- фундаментные блоки марок: - ФБС24.6.6-Т

- ФБС12.6.6-Т

- ФБС9.6.6-Т

- ФБС24.4.6-Т

- ФБС12.4.6-Т

- ФБС9.4.6-Т

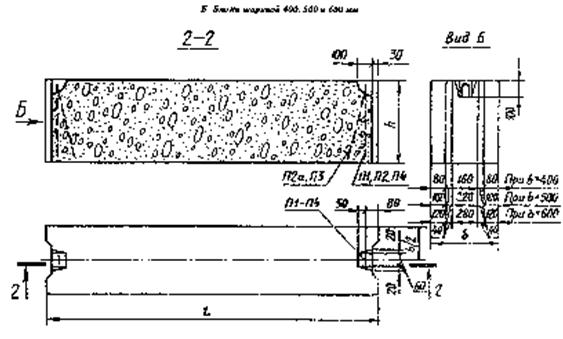

Рис.2. Фундаментные блоки

Для предохранения стен от попадания влаги устраивают горизонтальную и вертикальную гидроизоляцию. Горизонтальную гидроизоляцию устраивают укладывая 2 слоя толя в места опирания фундаментных блоков на фундаментные плиты, а также для устройства пола подвала между монолитной плитой и грунтом. Вертикальную гидроизоляцию устраивают по внешней грани 4-х нижних фундаментных блоков под наружными стенами. В качестве вертикальной гидроизоляции используют обмазку горячим битумом за 2 раза.

6 Расчет глубины заложения фундамента

Для общей устойчивости здания большое значение имеет правильно выбранная глубина заложения фундамента, т. е. расстояние от поверхности земли до подошвы фундамента.

Определяем нормативную глубину сезонного промерзания:

где: - коэффициент для супесей по СНиП 2.02.01-83 "Основания зданий и сооружений"; - сумма абсолютных значений среднемесячной отрицательной температуры по НиП 2.01.01-82 "Строительная климатология и геофизика"

Определяем расчетную глубину сезонного промерзания:

где: - коэффициент, учитывающий влияние теплового режима сооружения, принимаемый для наружных фундаментов отапливаемых сооружений по СНиП 2.02.01-83 "Основания зданий и сооружений".

Согласно полученным результатам глубину заложения фундамента принимаем 3,6м.

7 Перекрытия

Перекрытия – сборные железобетонные многопустотные плиты толщиной 220мм Рис.3. Перекрытия опираются на наружные и внутренние несущие стены на 200 мм по слою цементного раствора. Пустоты на концах плит заделывают лёгким бетоном. На наружных стенах плиты анкеруются в кладку, а при укладке на внутренние стены их крепят между собой анкерами.

В данном проекте используются плиты перекрытия марок: ПК 36-15

ПК 36-12

ПК 36-10

ПК 24-15

ПК 24-12

ПК 24-10

ПК 27-12

Все железобетонные плиты перекрытия и лестничные площадки анкеруются арматурой Æ12мм через их петли с последующей заделкой в кирпичную стену.

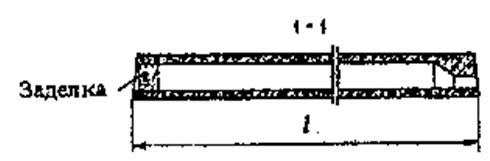

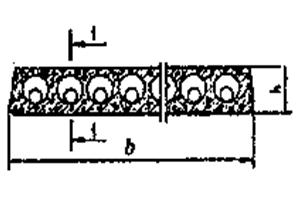

Рис.3. Плиты перекрытия пустотные

Русты заделываются раствором М-100, а монолитные участки – бетоном М-200.

8 Перекрытие над 2-м этажом

По деревянным балкам укладывают щиты наката Рис.4. Балки анкеруются в кирпичную кладку стен. В перекрытии предусмотрена звуко- и теплоизоляция.

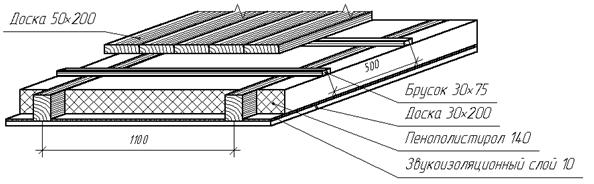

Рис.4. Щит наката

9 Стены

Наружные стены толщиной 640мм из кирпича керамического пустотного, r=1300 кг/м3 , и утеплителя - пенополистирола, r=150кг/м3.

Внутренние стены выполнены из полуторного силикатного кирпича, толщиной 380мм. Во внутренних стенах выполнены вентиляционные каналы 140´270мм.Над проёмами уложены железобетонные перемычки Рис.5. В толще штукатурки устроена разводка электрических сетей.

Рис.5. Кирпичная стена с перемычками

Перегородки кирпичные толщиной 120мм, выполнены из полуторного силикатного кирпича.

Перемычки – Ж/Б, толщиной 120мм.

10 Лестницы

Лестничные площадки – Ж/Б плиты пустотные, толщиной 220мм.

Лестничные марши выполнены из деревянных лестниц на металлических косаурах Рис.6.

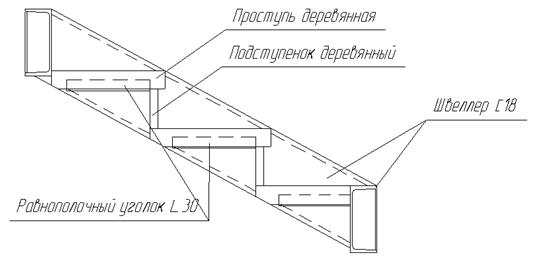

Рис.6. Лестничный марш

11 Окна и двери

Предусмотрены оконные заполнители – окна с раздельным остеклением ОС 15-21, ОС 15-15. Для устранения давления от стен, между оконными коробками и гранями стеновых проемов предусматриваются зазоры сверху и сбоку по 20мм, а снизу 30мм. Зазоры заполняются монтажной пеной, сверху и сбоку покрываются штукатуркой откосов, а снизу вставляется подоконная доска. Снаружи нижняя грань оконного проема покрывается раствором с последующим наложением на него фартука из оцинкованной кровельной стали.
