Принимаем двутавр № 55: Wx=2035,0 см3 (Wx=2035,0 см3>Wтр=1601,8 см3), Jх=55962 см4.
Проверяем прогиб балки:
=
=
=0,00193<0,004
жесткость обеспечена.
3. Расчет центрально сжатой колонны

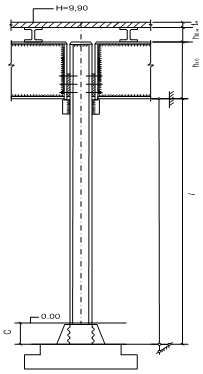

Геометрическая длина колонны l:
l=H-tн-hб.н.-hг.б.+c=990-12-55-170+50= 803 см.
tн = 12 см – толщина настила;
hб.н = 55 см – высота балки настила;
hг.б = 170 см – высота главной балки;
l0 – расчетная длина:
l0=m х l = l, так как m = 1для данной расчетной схемы.
Продольная сила в колонне:
N=g x L x B x 1,02 = 3362х13,6х6,6х1,02=307809 кг
Проверка устойчивости центрально сжатых стержней:
s =
<Ryyc, где yc=1
Требуемая площадь сечения колонны:
Аmp=
адаем j = 0,7:
Аmp = =
=183,2 см2
Принимаем двутавр с параллельными гранями полок I40K2
A = 218,69 cм2, iy=10,12 cм.
Гибкость относительно оси Y:
ly =
=
=80, при этом j = 0,686.
Проверка устойчивости:
s ==
= 2052<2400 кг/см2
Устойчивость обеспечена.

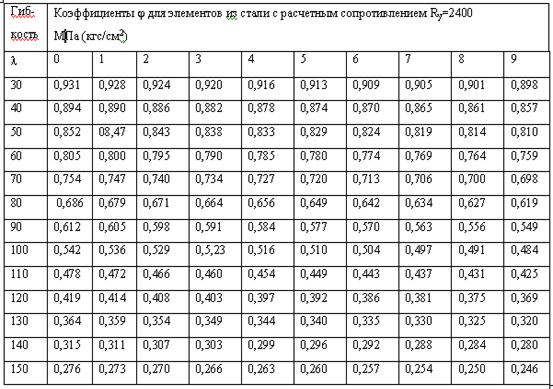

Коэффициенты j продольного изгиба центрально-сжатых элементов
(СНиП II-23-81*)
|
Гиб-кость |
Коэффициенты j для элементов из стали с расчетным сопротивлением Ry, МПа (кгс/см2) | |||||||||||
|
l |
200 (2050) |
240 (2450) |
280 (2850) |
320 (3250) |
360 (3650) |
400 (4100) |
440 (4500) |
480 (4900) |
520 (5300) |
560 (5700) |
600 (6100) |
640 (6550) |
|
10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 |
988 967 939 906 869 827 782 734 665 599 537 479 425 376 328 290 259 233 210 191 174 160 |
987 962 931 894 852 805 754 686 612 542 478 419 364 315 276 244 218 196 177 161 147 135 |
985 959 924 883 836 785 724 641 565 493 427 366 313 272 239 212 189 170 154 140 128 118 |
984 955 917 873 822 766 687 602 522 448 381 321 276 240 211 187 167 150 136 124 113 104 |
983 952 911 863 809 749 654 566 483 408 338 287 247 215 189 167 150 135 122 111 102 094 |
982 949 905 854 796 721 623 532 447 369 306 260 223 195 171 152 136 123 111 101 093 086 |
981 946 900 846 785 696 595 501 413 335 280 237 204 178 157 139 125 112 102 093 085 077 |
980 943 895 839 775 672 568 471 380 309 258 219 189 164 145 129 115 104 094 086 079 073 |
979 941 891 832 764 650 542 442 349 286 239 203 175 153 134 120 107 097 088 080 074 068 |
978 938 887 825 746 628 518 414 326 267 223 190 163 143 126 112 100 091 082 075 069 064 |
977 936 883 820 729 608 494 386 305 250 209 178 153 134 118 105 094 085 077 071 065 060 |
977 934 879 814 712 588 470 359 287 235 197 167 145 126 111 099 089 081 073 067 062 057 |
|
Примечание. Значение коэффициентов j в таблице увеличены в 1000 раз. | ||||||||||||
Технические характеристики двутавров стальных горячекатаных с параллельными гранями полок СТО АСЧМ 20-93 представлены в таблице.
|
Профиль |
Размеры профиля мм |
Площадь |
Масса 1 м |
Справочные величины для осей | ||||||||||
|
h |
b |
S |
t |
R |
сечения см2 |
длины кг |
Ix, см4 |
Wx см3 |
Sx см3 |
ix см | Iy, см4 | Wy см3 | iy см | |
|
20 К1 |
196 |
199 |
6,5 |
10 |
13 |
52,69 |
41,4 |
3846 |
392,5 |
216,4 |
8,54 | 1314,4 | 132,1 | 4,99 |
|
20 К2 |
200 |
200 |
8 |
12 |
13 |
63,53 |
49,9 |
4716 |
471,6 |
262,8 |
8,62 | 1601,4 | 160,1 | 5,02 |
|
25 К1 |
246 |
249 |
8 |
12 |
16 |
79,72 |
62,6 |
9171 |
745,6 |
410,7 |
10,73 | 3089,9 | 248,2 | 6,23 |
|
25 К2 |
250 |
250 |
9 |
14 |
16 |
92,18 |
72,4 |
10833 |
866,6 |
480,3 |
10,84 | 3648,6 | 291,9 | 6,29 |
|
25 К3 |
253 |
251 |
10 |
15,5 |
16 |
102,21 |
80,2 |
12154 |
960,8 |
535,4 |
10,9 | 4088,6 | 325,8 | 6,32 |
|
30 К1 |
298 |
299 |
9 |
14 |
18 |
110,80 |
87 |
18849 |
1265,1 |
694,7 |
13,04 | 6240,9 | 417,5 | 7,51 |
|
30 К2 |
300 |
300 |
10 |
15 |
18 |
119,78 |
94 |
20411 |
1360,7 |
750,6 |
13,05 | 6754,5 | 450,3 | 7,51 |
|
30 К3 |
300 |
305 |
15 |
15 |
18 |
134,78 |
105,8 |
21536 |
1433,7 |
806,9 |
12,64 | 7104,4 | 465,9 | 7,26 |
|
30 К4 |
304 |
301 |
11 |
17 |
18 |
134,82 |
105,8 |
23381 |
1538,2 |
852,8 |
13,17 | 7732,3 | 513,8 | 7,57 |
|
35 К1 |
342 |
348 |
10 |
15 |
20 |
139,03 |
109,1 |
31249 |
1827,4 |
1001,2 |
14,99 | 10541,7 | 605,8 | 8,71 |
|
35 К2 |
350 |
350 |
12 |
19 |
20 |
173,87 |
136,5 |
40296 |
2302,6 |
1272,7 |
15,22 | 13585,3 | 776,3 | 8,84 |
|
40 К1 |
394 |
398 |
11 |
18 |
22 |
186,81 |
146,6 |
56147 |
2850,1 |
1559,3 |
17,34 | 18921,9 | 950,8 | 10,06 |
|
40 К2 |
400 |
400 |
13 |
21 |
22 |
218,69 |
171,7 |
66623 |
3331,2 |
1936,3 |
17,45 | 22412 | 1120,6 | 10,12 |
|
40 К3 |
406 |
403 |
16 |
24 |
22 |
254,87 |
200,1 |
78041 |
3844,4 |
2139,9 |
17,5 | 26199,5 | 1300,2 | 10,14 |
|
40 К4 |
414 |
405 |
18 |
28 |
22 |
295,39 |
231,9 |
92773 |
4481,8 |
2513,2 |
17,72 | 31026,2 | 1532,2 | 10,25 |
|
40 К5 |
429 |
400 |
23 |
35,5 |
22 |
370,49 |
290,8 |
120292 |
5608 |
3198,6 |
18,02 | 37914,2 | 1895,7 | 10,12 |
