Календарный план строительства

Календарный план строительства разрабатывается по данным глав сводного сметного расчета стоимости строительства согласно результатам выполненной курсовой работы по экономике строительства и с учетом норм задела.

Технологическую рациональность календарного плана строительства оцениваем по коэффициенту неравномерности:

Коэффициент неравномерности:

где

- максимальный объем СМР, тыс. руб.;

- среднемесячный объем СМР, где

- суммарный объем СМР, тыс. руб.;

Т – продолжительность строительства, мес.

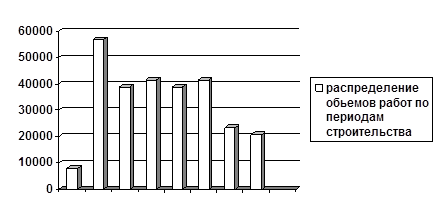

Дифференциальный график выполнения СМР

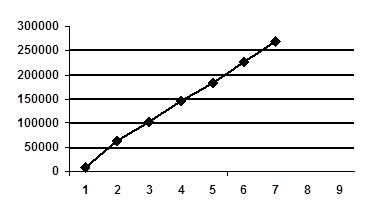

Интегральный график выполнения СМР

Выбор монтажного крана

Кран выбирают в зависимости от габаритов зданий и сооружений; массы и размеров монтируемых элементов; объема работ, условий строительства; наличия электроэнергии и др.

Выбор ведут в следующем порядке: определение типа монтажного крана; выбор крана по основным параметрам; обоснование выбора крана технико-экономическими параметрами.

Тип монтажного крана определяется в зависимости от габаритов здания: для многоэтажных зданий применяются башенные краны, для малоэтажных – самоходные стреловые краны.

Башенные краны выбирают из трех параметров: грузоподъемности, вылет крюка и высоты подъема крюка.

Высота подъема крюка над уровнем стоянки крана:

, где

– высота здания;

– запас по высоте для обеспечения безопасности монтажа;

– высота элемента монтируемого на самой высокой точке;

– высота строповочного приспособления.

Вылет стрелы определяется по формуле:

Lтр = а/2 + b + с

где: а – ширина кранового пути;

b – расстояние от кранового пути до наиболее выступающей части здания;

с – расстояние от центра тяжести монтируемого элемента до выступающей части здания со стороны крана.

Расстояние от оси вращения крана до ближайшей выступающей части здания должно быть на 0,75 м больше радиуса габарита нижней части крана и на 0,5 м больше радиуса габарита верхней части.

Требуемая грузоподъемность крана:

Q=Qэл+Qпр

где Qэл=4,95 т-вес элемента;

Qnp=0.45 т- вес монтажных приспособлений;

Q=4.95+0.45=5.4т

Руководствуясь этими параметрами, выбираем кран марки крана КБ-503 и, как вариант, кран марки КБ-674.

Характеристики крана КБ-503:

Грузоподъемность при наибольшем вылете – 7,5 тонны

Максимальная грузоподъемность – 10 тонн

Наибольший вылет – 35 метров

Высота подьема при наибольшем вылете и стреле -53м.

Характеристики крана КБ – 674 А:

Грузоподъемность при наибольшем вылете – 10 тонн

Максимальная грузоподъемность – 25 тонн

Наибольший вылет – 35 м

Высота подьема при наибольшем вылете и стреле – 46 м.

Экономическое сравнение монтажных кранов

Стоимость аренды крана КБ-503:

Ац = СМЧ•ТЧ + ΣЕ =900∙935,54+275000=1 116 986р

где Смч - стоимость 1 маш.-ч эксплуатации крана.

Время работы крана на объекте, ч,

Тч =ΣQ/ПK = 4870/5,2=935,54ч

где ΣQ — общая масса элементов, подлежащих монтажу;

Пк — средняя часовая производительность крана.

Единовременные затраты

ΣE = E1+Е2У+ЕЗДп = 150000+40000+1000∙85=275000р

где E1— стоимость перебазировки крана;

Е2— стоимость замены основной стрелы, установки дополнительного гуська или балочной стрелы;

У — количество замен и установок;

Е3 — стоимость устройства 1 м подкранового пути, полосы движения или фундамента под приставной кран;

Дп — протяженность подкрановых путей, полос движения (для пневмоколесных кранов) или количество фундаментов.

Общая масса элементов Q подсчитывается по схеме здания.

Стоимость аренды крана КБ – 674 А:
