Кассетный способ производства – формование изделий производится в вертикальном положении в стационарных разъемных металлических групповых формах-кассетах, где изделия остаются до приобретения бетоном необходимой прочности. Звено рабочих в процессе производства перемещается от одной кассетной формы к другой, организуя производственный поток.

3.2. Технологические режимы обработки

Производство колонн осуществляется стендовым способом в унифицированном типовом пролете УТП-1 по следующей функциональной схеме №1. Технологические операции при данном способе производства осуществляются на одном посту.

При производстве колонн технологический процесс изготовления состоит из следующих операций:

1. Распалубка форм с помощью мостового крана;

2. Чистка и смазка форм специальными смазками;

3. Армирование и сборка форм;

4. Укладка и уплотнение бетонной смеси бетонораздатчиком и глубинными вибраторами;

5. Тепловлажностная обработка колонн при температуре пропарки 800;

6. Приемка и маркировка колонн ОТК проводится в соответствии с нормами ГОСТ 13015;

7. Вывоз колонн на склад готовой продукции соблюдая правила по ГОСТ 13015.

3.3. Производство базового изделия

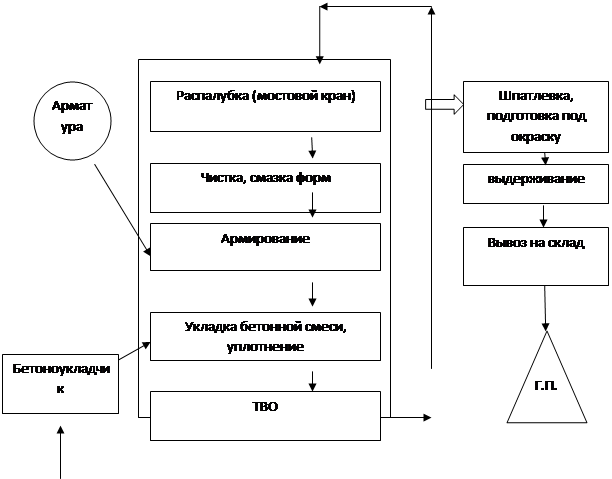

Функциональная схема производства колонн

Из БСО

3.4. Характеристика технологического оборудования

Мостовой кран

Бетонораздатчик 413-02

Глубинный вибратор ИВ-79

Самоходная бадья БВП-2

Габаритные размеры стендовой установки, мм - 12000х4000х70.

Подобранное оборудование размещено в унифицированном пролете 18 х 144 м. Транспортные операции производятся мостовым краном грузоподъемностью 15 т.

Увязка работы оборудования осуществлена графоаналитическим методом с помощью циклограммы работ ведущих агрегатов. Для построения циклограммы предварительно осуществляется расчет элементов цикла.

Таблица 3
