При этом центр координат размещается на уровне верхнего бьефа на расстояние от пересечения уровня воды верхнего бьефа при НПУ с верховым откосом тела плотины.

Для построения кривой депрессии задаемся значениями в пределах от 0 до , а полученные значения ординат заносим в таблицу 5.

Таблица 5

Таблица для построения кривой депрессии

По полученным результатам на поперечном профиле плотины наносим депрессионную кривую (рис.7), положение которой исправляем визуально в месте её примыкания к верховому откосу пунктирной линией.

Фильтрационный расход через тело плотины определяется по формуле Дюпюи:

где - коэффициент фильтрации грунта тела плотины (принимается в соответствии с колонкой 8 таблицы задания на проектирование),

- глубина воды со стороны нижнего бьефа,

Так как кривая депрессии приближается к низовому откосу ближе, чем на 2 м, то следует спроектировать дренаж в виде сочетания комбинированного и ленточного дренажа.

Фильтрация через основание плотины:

Т – активная глубина фильтрации

Суммарный фильтрационный расход:

2.2.9 Оценка общей фильтрационной прочности тела и основания плотины

В курсовом проекте ограничимся только оценкой общей прочности грунтов, считая, что местная будет обеспечена за счёт устройства обратных фильтров в соответствующих местах выхода фильтрационного потока на контакте грунтов с разными свойствами.

2.2.9.1 Оценка общей фильтрационной прочности тела однородной плотины

Фильтрационная прочность тела плотины оценивается в соответствии со СНиП 2.06.05-84*. Плотины из грунтовых материалов по условию:

где: - действующий градиент напора в теле плотины;

- критический средний градиент напора (принимается по таблице 8 СНиП 2.06.05-84*);

- коэффициент надежности по ответственности сооружений, определяемый по СНиП 2.06.01.86 в зависимости от класса сооружений; для IV класса сооружений .

Наибольший действующий градиент напора в теле плотины в ее русловом сечении определяется по зависимости:

где: Н- напор на плотине;

L - расстояние между урезом воды в верхнем бьефе и началом дренажа (при отсутствии воды в нижнем бьефе);

- глубина в верхнем бьефе.

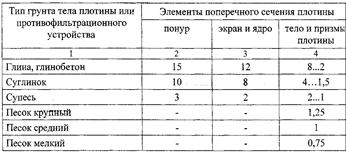

Величина критического осредненного градиента, определяется в зависимости от типа грунта по таблице 6 (для однородных плотин принимается по колонке 4):

Таблица 6

Величина критического осредненного градиента,

Принимаем = 1,1.

Фильтрационная прочность тела плотины обеспечена.

2.2.9.2 Оценка фильтрационной прочности основания плотины

Фильтрационная прочность основания плотины оценивается в соответствии со СНиП 2.02.02-85. Основания гидротехнических сооружений по условию:

где: - средний градиент напора в основании плотины;

- осредненный критический градиент напора (табл.3 СНиП 2.02.02-85).

Средний градиент напора в основании плотины в ее русловом сечении определяется по зависимости:

где: - ширина плотины по основанию, измеряемая от подошвы верхового откоса до начала дренажа;

- глубина в нижнем бьефе;

- заглубление расчетного водоупора (при отсутствии данных о положении реального водоупора в проекте принять

).

Величина допустимого осредненного градиента, определяется в зависимости от типа грунта по таблице 7:
