Отвод осевшей на фильтрующем элементе кислоты обеспечивается гравитационными силами кислоты по вертикальным стенкам фильтрующего элемента.

Брызгоуловитель.

Исходные данные

Рабочая среда – брызги Н2SO4 98%

Количество газа – 50000нм3/час

Разряжение в аппарат - 0.1МПа (1.05 кгс/см2).

Температура газа - 60˚С

Расчет

1. Определяем реальное количество газа:

V =; [3]

Где: V0 – количество газа при нормальных условиях

Т- температура газа

Р1- атмосферное давление

Р2- давление в аппарате

V =м3/час

2. Определяем скорость газа в аппарате

=

3. Определяем скорость газа в газоходе

=

4. Диаметр штуцера входа и выхода газа принимаем по диаметру газохода. Определяем условия укрепления отверстий.

- условие выполняется. (с.499 ) [2]

5.Определяем скорость фильтрации.

v = = 0,15м/с.

6. Расчет крышки на прочность. [2 ;4]

В связи с изменением конструкции крышки появилась необходимость в проверочном расчете крышки на прочность. Расчет ведем на несущую способность балок, усиленных листом крышки.

Расчет, производим из условия испытания аппарата при 1000кг/м2

кг/м2

кг/м2

Длины дуг l1 и l2 являются граничными дугами между ребрами жесткости, определяем из условия, что наружный диаметр крышки Д нар-=3.52м, внутренний диаметр Д вн=1.12м. Количество ребер – 4шт.

Определим Rв

По схеме 1:

RA/ =RB/ =кг

По схеме 2:

RА/ /=кг

M max = R/BX + R//BX – q0X - qx

кг/м2

Mmax = 616х0.7 +1319х0.7 – 880х0.7х -230.8х=1085кг м

Mmax = 108500кг см

Крышка выполнена из стали 12Х18Н10Т.

[s] =1740кг/см2 (с.58 ГОСТ 14249-89).

Действие нагрузок q1 и q0 на балку приводим к действию равномерно распределенной нагрузки с интенсивностью

Максимальный изгибающий момент будет:

Для данного случая прогиб балки равен:

ΔМ – дополнительный изгибающий момент от «внецентренного» сжатия балки силой Т1.

условие прочности балки:

[σ] ≥

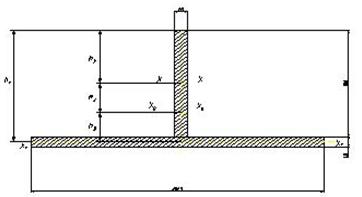

условие прочности балки: где:

h1 = 10+0.5=10.5см

S1 – площадь сечения листа

S2 – площадь сечения ребра жесткости.

В – ширина листа в опасном сечении.

В=212.5см

S1 = 212.5 x1 = 212.5 см2

S2 = 10 x1 = 10 см2

Площадь сечения ребра

².

УΣ =17.7+212.5 x2.742 +83.3 +10x2.742=1771.44см4

F = S1 +S2 = 212.5 +10 =222.5см2

σ =≤1740

Архитектурно-строительные решения

Рабочие чертежи разработаны на основании:

- технического задания № 4-42-03;

- технологических чертежей № 32788.03.00.00СБ и 32840.00.00.00;

- натурных замеров.

Характеристика сооружения.

Брызгоуловители–туманоосадители ”Monsanto” устанавливаются на существующем железобетонном перекрытии на отм. +7.750м сушильно-абсорбционного отделения 3-й и 4-й технологических систем.
