В верхней части остова сооружения, выполненного из блоков, предусматривается установка горизонтальной рамы, которую закрепляют скрутками на плите покрытия, и которая выполняет роль распорки для стен в верхней точке.

В качестве стеновых элементов убежищ можно использовать поставленные на ребро плиты сплошного и пустотелого сечения (рисунок 4). Для повышения несущей способности стеновых панелей в поперечном направлении устанавливают опорные рамы. Поскольку монтаж стен достаточно трудоёмок, эти же рамы выполняют роль элементов, обеспечивающих устойчивость плит, установленных на ребро.

Рисунок 5. Поперечный разрез убежища со стенами из грунтонабивных мешков. 1 – стена; 2 – железобетонная плита; 3 продольный арматурный стержень; 4 – проволочные скрутки; 5 – продольный деревянный брус.

При необходимости в качестве элементов стен используют грунтонабивные мешки (рисунок 5). Такие стены в зависимости от прочности тканей, размеров мешков и характеристик грунта выдерживают динамическую нагрузку до 0,1 МПа.

Рисунок 6. Убежища из замкнутых железобетонных блоков.

Из существующих железобетонных конструкций народного хозяйства наиболее приемлемы для строительства убежищ элементы коллекторов прямоугольного, круглого, овоидального, эллиптического и других форм поперечного сечения (рисунок 6). Они обладают достаточно высокой несущей способностью, т.к. рассчитаны в обычных условиях на восприятие веса грунта и проходящего транспорта. Недостатком указанных конструкций является их малая распространённость и сложность массового освоения в необходимы период. В общем объеме продукции, выпускаемой заводами сборного железобетона, эти конструкции составляют 1 – 3 %.

В числе конструкций, которые используют для возведения убежищ, следует упомянуть железобетонные элементы войскового фортификационного строительства (рисунок 7).

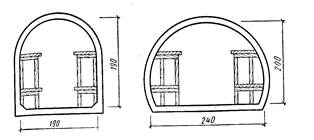

Рисунок 7. Убежища, возводимые из элементов специального строительства

По несущей способности и другим положительным качествам они близки к рассмотренным выше элементов коллекторов.

Для строительства быстровозводимых убежищ можно применять конструкции , изготовленные в существующей оснастке, при условии, что это не потребует серьёзной переналадки и изменения принятого технологического процесса. Одним их таких решений является увеличение содержания арматуры в плитных элементах. При этом можно увеличить несущую способность не более чем в 2 – 3 раза. Лучший результат достигается изготовлением новых изделий в существующей оснастке. Для этой цели рекомендуется использовать оснастку широко распространённых железобетонных изделий общесоюзной номенклатуры, оснастку многопустотных панелей перекрытий жилищно-гражданского строительства. Изделия остова убежищ и элементов входа в существующей оснастке изготовляют при уменьшении длины изделий, исключении пуансонов (для изделий сплошного сечения), изменении схемы и увеличении процента армирования, установке закладных элементов. Необходимая длина изделий достигается установкой в оснастке поперечных деревянных или металлических диафрагм. В оснастке длиной около 6 м можно изготовить одновременно до трёх – четырёх отдельных плит покрытия.

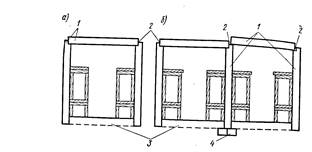

Рисунок 8. Конструктивные решения убежищ из железобетонных элементов, изготовленных в существующей оснастке. а – однопролётное; б – двухпролётное; 1 – элементы стен и покрытия; 2 – сварка через закладные части; 3 – распорки; 4 – фундамент

Конструктивные решения убежищ, возводимых из железобетонных изделий, изготовленных в оснастке пустотельных панелей, показаны на рисунке 8. Остов однопролётного убежища собирают из трёх элементов. В стеновых панелях устраивают пазы для опирания плит покрытия. В месте стыка в элементах предусмотрены закладные части, которые после сборки сооружения соединяют сваркой, для обеспечения прочности и устойчивости остова в поперечном направлении. В уровне пола устанавливают железобетонные распорки, препятствующие горизонтальному смещению низа стеновых панелей. Под торцом внутренних стеновых панелей при двухпролётной схеме (рисунок 8, б) устраивают фундамент, собираемый из двух сборных железобетонных распорок, укладываемых вдоль стены. Рассмотренная конструкция остова убежища сложна, т.к. в элементах покрытия и стен требуется устройство паза, обрамлённого металлическим закладными уголком. После установки конструкций в рабочее положение необходима сварка закладных частей. Сложности возникают при монтаже конструкций: установленную стеновую панель закрепляют временными подкосами со струбциной к железобетонным плитам или деревянным брусьям, расположенным на бровке откоса котлована. После установки плиты покрытия и сварки элементов подкосы снимают.

Рисунок 9. Конструктивное решение убежища из элемента, изготовленного в оснастке пустотелых панелей

Значительный эффект достигается при установке и закреплении в оснастке пустотелых панелей для простейших закладных элементов (треугольных призм), в результате чего после распалубки в нижней части панелей образуются треугольные вырезы. В процессе монтажа они позволяют плоской панели принять в рабочем положении трапециевидную форму (рисунок 9). Особенностями данной конструкции являются сохранение площади рабочей арматуры панели и надёжность соединения арматуры панели и надёжность соединения элемента покрытия со стенами, не требующая дополнительного крепления между собой. Трудоёмкость возведения убежищ из указанных конструкций практически не отличается от возведения убежищ из объёмных элементов коллекторов и даже имеет ряд преимуществ: при устройстве котлована не требуется тщательная планировка всего дна, для монтажа может быть использован автокран небольшой грузоподъёмности, конструкции удобны для транспортирования.

Элементы входной части в виде плоских сплошных плит изготовляют также в оснастке пустотельных панелей. Несущая способность остова убежища достигает 0,3 МПа и более. На основе применения указанной конструкции разработаны типовые проекты быстровозводимых убежищ. В городах и промышленных предприятиях могут найти применение быстровозводимые убежища из лесоматериалов (рисунок 10).

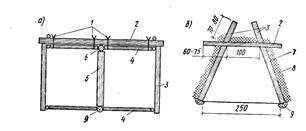

Рисунок 10. Конструктивные решения убежищ, выполненные из дерева а – безврубочная конструкция; б – сооружение податливой конструкции; 1 – проволочные скрутки; 2 – элементы наката; 3- стена; 4 – распорки; 5 – стойка; 6 – прогон; 7 – гидроизоляция; 8 – амортизационный слой; 9 - лежень

Сооружение с остовом трапециевидного поперечного сечения (податливой конструкции) выполняют из брёвен или накатника. Для предотвращения просыпания грунта в просветы между элементами стен и покрытия по их внешней поверхности снизу вверх с нахлёстом укладывают «оболочку заполнения» в виде слоя рулонного материала (толь, рубероид, полимерная плёнка), служащего одновременно гидроизоляцией. На оболочку заполнения кладут амортизирующий слой толщиной 15 – 20 см из лапника, камыша, соломы, мелких веток, хвороста и т.д. Поверх амортизационного слоя предусматривают грунтовую обсыпку. Убежище податливой конструкции может иметь треугольное поперечное сечение.
