kр — модульный коэффициент для расчетного расхода.

Величина коэффициента kр зависит от величины коэффициента асимметрии Cs, который в свою очередь зависит от коэффициента вариации Cv. Величина коэффициента Cv определяется по карте коэффициентов вариации слоя стока половодий. По рис. XV.4 [1] Cv = 0,5. Данную величину для бассейнов площадью менее 200 км2 умножают на коэффициент определяемый по табл. I [2] на стр. 7 и равный 1,25. Тогда Cv = 0,63.

Коэффициент асимметрии Cs для равнинных водосборов принимается равным:

Величина коэффициента kр определяется по кривым модульных коэффициентов слоев стока для соответствующей вероятности превышения по рис. XV.5 [1]. kр =2,6.

Тогда по формуле (5) hр = 104 мм, а по формуле (3):

2.4.

Определение пропускной способности трубы при безнапорном режиме.

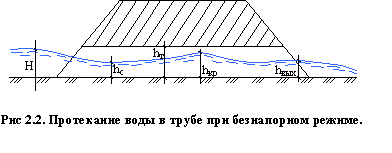

Безнапорный режим характеризуется незатопленным входным отверстием и работой трубы неполным сечением, что отвечает условию:

где H — подпор перед трубой, м;

hтр — высота трубы в свету, м.

Принимаем наиболее максимальный расход для определения диаметра трубы, т. е. ливневый расход равный 4,24 м3/с. Принимаем по выбранному расходу диаметр трубы (1,5 м) и скорость воды на выходе (3,9 м/с) по табл. IV [2] стр. 26.

Критическая скорость Vкр, м/с, определяется по формуле:

где Vс — скорость в сжатом сечении, м/с.

Критическая глубина hкр, м, определяется по формуле:

где g — ускорение свободного падения, м/с2.

Глубина воды в сжатом сечении hс, м:

Подпор воды перед трубой определяется по формуле, H, м:

где φ — коэффициент скорости, принимаемый для конического звена 0,97.

Произведем проверку выбранной трубы на высоту подпора трубы по формуле (7):

Произведем проверку пропускной способности выбранной трубы. Пропускная способность трубы Qc, м/с3, при безнапорном режиме определяется по формуле:

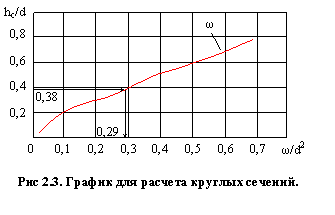

где ωс — площадь сжатого сечения в трубе, м2, который определяется из рис. I [2] стр. 13 из соотношения hc/d = 0,38. По этому графику видно, что ω/d2 = 0,29. Следовательно, ωс = 0,65 и по формуле (12):

Выбираем одноочковую трубу диаметром 1,5 м.

2.5. Расчет отверстий труб с учетом аккумуляции воды у сооружения.

Аккумуляция учитывается во всех случаях расчета по преобладающему ливневому стоку. В результате аккумуляции воды перед трубой образуется пруд. Время прохождения воды через трубу увеличивается по сравнению с продолжительностью паводка, вследствие чего происходит снижение расчетного сбросного расхода в сооружении Qс по сравнению с максимальным паводочным расходом Qр, что приводит к значительному уменьшению отверстия трубы. Расчет производится по ливневому стоку с соблюдением условия Qc ≥ Qт, где Qт по формуле (3) равно 1,9 м3/с, а Qc по формуле (1) равно 4,24 м3/с. Условие выполняется.

Порядок определения расчетного сбросного расхода в сооружении с учетом аккумуляции следующий:

1. Вычисляется объем стока W, м3, по формуле:

где ачас — интенсивность ливня часовой продолжительности в зависимости от ливневого района и вероятности превышения максимальных расходов расчетных паводков, мм/мин. По табл. XV.2 [1] ачас = 0,89;

φ — коэффициент редукции, определяемый по формуле (2). φ = 0,5;

kt — коэффициент перехода от интенсивности ливня часовой продолжительности к интенсивности ливня расчетной продолжительности. По табл. XV.3 [1] kt = 1,39.

2. Определяется крутизна склонов m1 и m2.

3. Для ряда значений H (с интервалом 0,5 м) в форме таблицы вычисляются объемы пруда аккумуляции Wпр, м3, по формуле:
