1. РАСЧЕТ КОЛОНН ПО НЕСУЩЕЙ СПОСОБНОСТИ

1.1 Общие указания по расчету

Расчет железобетонных колонн поперечника одноэтажной рамы промышленного здания по несущей способности состоит из следующих этапов:

- определения сечения продольной арматуры;

- проверки прочности на усилия при съеме с опалубки, транспортировании и монтаже;

- проверки прочности на внецентренное сжатие из плоскости рамы поперечника;

- расчета подкрановых консолей.

1.2 Расчет крайней колонны

1.2.1 Расчёт продольной арматуры

Площадь продольной арматуры колонн определяется из расчета сечений их на внецентренное сжатие в плоскости рамы поперечника по наиболее невыгодным расчетным сочетаниям усилий:

maxM®N, min M®N, maxN®±M

При этом можно принимать симметричное и несимметричное армирование колонн. Несимметричное армирование применяют в крайних колоннах рам поперечника промышленных зданий, а также при большой разнице абсолютных значений положительных и отрицательных моментов в расчетных сечениях. При небольшой разнице этих моментов и в средних колоннах — всегда применяют симметричное армирование. Рабочую арматуру колонн при внецентренном сжатии принимают классов A400 или

А300 диаметром не менее 16 мм. Сечение I-I (подкрановая часть колонны) Размеры сечения:

Высота h = 500 мм, ширина b = 400 мм, a = a' = 50 мм, рабочая высота h0 = 500 – 50 = 450 мм. Бетон тяжелый класса В15, Rb = 8,5 мПа; Eb = 24,0*103 мПа. Продольная арматура класса А400, RS=RSC=355 мПа; поперечная - класса А240, ES=2×105 мПа.

2. Усилия. Наиболее невыгодные комбинации усилий:

а) из первых основных сочетаний без учёта крановой нагрузки:

М1 = +44,76 кН×м и -45,83 кН×м при N1 = 340,02 кН;

б) из вторых основных сочетаний - с учетом крановой нагрузки:

М2 = +89,32 кН×м и -31,76 кН×м при N2 = 741,67 кН.

Для данных комбинаций усилий принимаем симметричное армирование колонны и для расчета имеем следующие комбинации усилий:

а) первая комбинация усилий без учёта крановой нагрузки.

М1 = ±45,83 кН×м; N1 = 340,02 кН;

б) вторая комбинация усилий с учетом крановой нагрузки:

М2 = ±89,32 кН×м; N2 = 741,67 кН.

Для обеих комбинаций длительная часть усилий:

Mдл = Mпост = +1,25 кН×м; Nдл = Nпост = 340,02 кН.

3. Расчетная длина и гибкость колонны

Расчетная длина подкрановой части колонны в плоскости поперечной рамы:

а) для первой комбинации усилий без учёта крановой нагрузки:

lон = 1,2 ´ HК=1,2´11,0 = 13,2 м;

(для однопролетных зданий без учета крана lон = 1,5´ HК)

б) для второй комбинации усилий при учете крановой нагрузки:

lон = 1,5 ´ Hн = 1,5 ´ 6,9 = 10,35 м.

Гибкость колонны:

а) ; б) ,

следовательно, необходимо учитывать влияние прогиба колонны на величину эксцентриситета приложения продольных сил.

4. Определение эксцентриситетов приложения продольных сил

Величина случайного эксцентриситета:

Принимаем ; Принимаем;

Величина расчётного эксцентриситета:

;

Колонна является элементом статически неопределимой конструкции – поперечной рамы. Поэтому, согласно п.4.2.6 [3] принимаем величину эксцентриситета приложения продольных сил без учёта случайного эксцентриситета:

е01 = ест01 = 135 мм, е02 = ест02 = 120 мм.

5. Определение величин условных критических сил

Величину условной критической силы определяем по формуле (6.24):

где D – жесткость железобетонного элемента, определяемая для элементов прямоугольного сечения по формуле (3.89) [4]:

а) первая комбинация усилий:

Эксцентриситет приложения длительной части нагрузки:

Моменты внешних сил относительно растянутой арматуры сечения: - от действия всей нагрузки:

- от действия длительной части нагрузки

Коэффициент, учитывающий влияние длительного действия нагрузки на прогиб элемента:

Суммарный коэффициент армирования для арматуры и принимаем равным 0,005, исходя из

при гибкости

(табл. 5.2).

Отношение модулей упругости материалов:

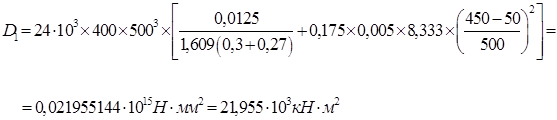

Жёсткость колонны:

Условная критическая сила:

б) вторая комбинация усилий:

Моменты внешних сил относительно растянутой арматуры сечения:

- от действия всей нагрузки:

- от действия длительной части нагрузки

Коэффициент, учитывающий влияние длительного действия нагрузки на прогиб элемента:

Суммарный коэффициент армирования принимаем равным 0,004, при гибкости

(табл. 5.2 [4]).

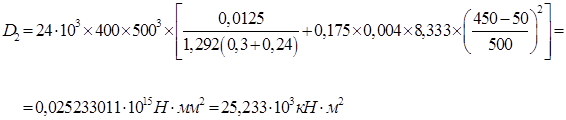

Жёсткость колонны:

Условная критическая сила:

6. Учет влияния прогиба и определение величин эксцентриситетов «е»

Влияние прогиба колонны на величину эксцентриситета приложения продольного усилия учитываем путем умножения величины на коэффициент, определяемый по формуле 6.23:
