- момент инерции пояса балки относительно нейтральной оси в измененном сечении, см4.

23,87 < 32,3

2.12. Конструирование и расчет опорной части

Требуемая площадь опорного ребра:

где Q – опорная реакция главной балки;

Rp=Ru – расчетное сопротивление стали смятию торцевой поверхности.

Принимаем толщину опорного ребра ts = 20 мм

Определяем ширину ребра:

,значит

Проверяем устойчивость опорного ребра:

10 < 14,5 – условие выполнилось.

Окончательную толщину опорного ребра принимаем кратно 20 мм.

Опорную часть балки проверяют на устойчивость из плоскости относительно оси Z:

где - расчетная площадь опорной части балки;

- коэффициент продольного изгиба, =0,894

21 < 24,5 – условие выполнилось.

Определяем толщину швов прикрепления опорных ребер к стенке.

Минимальный конструктивный шов – 6 мм.

2.13. Конструирование и расчет монтажного стыка главной балки

Главная балка разбита на 3 отправочных элемента. Монтажный стык выполняется сварным или на высокопрочных болтах.

При выполнении сварного стыка в 1/3 пролета и соблюдении условия стыки обоих поясов выполняются прямыми.

При выполнении сварных швов рекомендуется применение электродов с индексом А, обеспечивающих повышенную пластичность наплавленного металла.

При выполнении стыка на высокопрочных болтах рекомендуется принимать один диаметр болтов для поясов стенки. Основным является диаметр 20 мм. Стык выполняется при помощи накладок. Изгибающий момент в стыке распределяется между поясами и стенкой пропорционально их жесткости. Доля изгибающего момента, приходящегося на пояс:

Мf = Mст - Мω

Мст – изгибающий момент в месте выполнения стыка,

Iω – момент инерции стенки,

- усилие в поясных накладках:

Требуемая площадь накладки нетто:

Необходимое количество болтов с одной стороны стыка:

где k – количество поверхностей трения соединяемых элементов, k = 1 – при одной накладке на поясе; k = 2 – при двух накладках на поясе; - расчетное усилие, которое может быть воспринято каждой поверхностью трения соединяемых элементов, стянутых одним высокопрочным болтом.

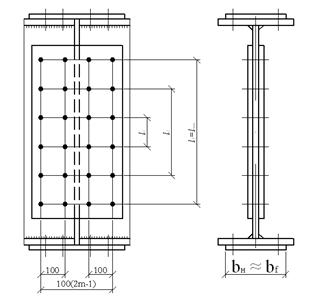

Рис. 2.13.2. Расположение болтов на стенке балки

где - расчетное сопротивление растяжению высокопрочного болта;

- наименьшее временное сопротивление;

μ – коэффициент трения;

γb – коэффициент условия работы соединения, зависящий от количества болтов (n), необходимых для восприятия расчетных усилий, принимается равным 0,8 при n < 5; 0,9 при 5 ≤ n < 10; 1,0 при n ≥ 10;

- площадь сечения болта нетто;

- коэффициент надежности.

Толщина стыковой площадки:

Проверяем прочность поясных накладок, ослабленных отверстием под болты:

где ;

.

Определяем расстояние между крайними горизонтальными рядами болтов:

Количество вертикальных рядов болтов:

принимаем m = 4 вертикальных ряда с одной стороны стыка.

При совместном действии изгибающего момента и поперечной силы наибольшее усилие определяется как:
