2.4 Определение отметки днища берегового колодца

Отметку днища колодца , м, устанавливают исходя из высот полотна плоской сетки, отсчитываемой от минимального уровня воды во всасывающем отделении

где - высота полотна плоской сетки, м;

- глубина приямка для осадка (принимают равной 0,5-0,7 м), м.

Отметку днища колодца необходимо проверить по заглублению под минимальный уровень воды всасывающей трубы (рис.1).

где - допускаемое заглубление отверстия всасывающей трубы, принимают равным: (0,6-2), м;

- расстояние от низа воронки до бетонного откоса приямка (принимают равным 0,8), м;

- высота бетонного откоса приямка, м.

Высоту бетонного откоса приямка , м, можно ориентировочно определить по формуле

Диаметр отверстия воронки , м, принимают в зависимости от диаметра всасывающей трубы

Принимаем диаметр воронки

Допускаемое заглубление отверстия всасывающей трубы, можно принять

Расстояние от низа воронки до бетонного откоса приямка, можно принять

Из двух полученных расчетных отметок днища берегового колодца принимают меньшую.

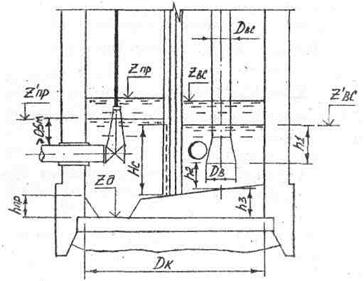

Рис.1. Береговой колодец

2.5 Выбор насосной станции I подъема

Выбор насосов следует производить в зависимости от величины расчетного расхода, требуемого напора и в соответствии с номенклатурой выпускаемых отечественной промышленностью насосов.

Принимаем насос Grundfos HS 250x200x300, с частотой оборотов , L1=1700м, как наиболее рациональный с точки зрения соответствия напорно-расходной характеристики требуемым параметрам и экономичности.

Отметку оси насоса м, станции 1-го подъема определяем по формуле:

где - отметка уровня воды во всасывающем отделении при аварийном режиме работы водозабора, м;

- допускаемая геометрическая высота всасывания, м;

- конструктивный запас (принимают равным 0,5-1 м), м.

Допускаемая геометрическая высота всасывания , м, определяется по формуле

- атмосферное давление в зависимости от высоты над уровнем моря (принимаемое по табл. 3), м;

- давление насыщенных водяных паров в зависимости от температуры воды (принимаемое по табл. 4), м;

Δh- кавитационный запас (определяют по зависимости Q-Δh, приводимой на рабочих характеристиках насосов), м;

- потери напора во всасывающем трубопроводе (ориентировочно можно принимать равным 1-1,5 м), м.

Таблица 3

Таблица 4

2.6 Грузоподъемное оборудование

Типы и параметры грузоподъемного оборудования зависят от его назначения и требуемой грузоподъемности. Для обслуживания решеток и плоских сеток используют кошки и тали.
