3.8 Расчет степени использования крана

1. Коэффициент использования крана по времени:

Кв = (N*Н)/(8*100)=(14*45,41)/(8*100)=0,79=79%

N - количество поднимаемых за наиболее нагруженную смену конструкций,

Н - норма времени для соответствующих грузов (45,41 маш/ч).

2. Коэффиииент использования крана по грузоподъёмности:

Kг=P/Q = 2,3/16=0,14

Р - вес наиболее тяжёлой конструкции,

Q - максимальная грузоподъёмность крана.

3.Общий коэффициент:

К= Кв*Кг =0,79*0,14=0,11

Использование крана по времени К = 79 %. Таким образом у крана остаётся время для погрузки и раскладки элементов.

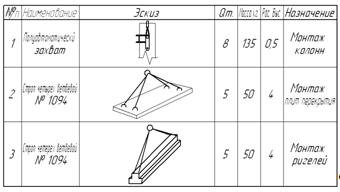

3.9 Методы строповки грузов

3.10 Организация рабочего места

1-фурмочки; кондуктор;

2-колонна;

3-сварочный аппарат;

4-теодалит; 5-монтажка;

6-ящик с инструментом;

6-ящик с инструментом;

7-лопата

8-ящик с раствором

9-смонтированная плита

10-стропы

11-монтируемая плита

12-подмасти

13-стропы

14-стрела

15-ригель

2-колонна;

12-подмасти

13-стропы

14-стрела

15-ригель

3.11 Контроль качества

Колонны. СНиП 12.01.2004

Предельные отклонения:

- от совмещения ориентиров (рисок геометрических осей, граней) в нижнем сечении колонн с установочными ориентирами (рисками разбивочных осей) г<5 мм;

- от совмещения ориентиров в верхнем сечении колонн с рисками разби-

очных осей при длине колонн, м: \-до4 ±12 мм:

-св.4 до 8 ±15 мм;

-св.8 до 16 ±20 мм; -св.16до 25 ±25мм;

- разности отметок верха колонн каждого яруса зданий и сооружений в пределах выверяемого участка при: -контактной установке ±(12+2п) мм;

-установке по маякам 10 мм

- осей колонн в верхнем сечении от вертикали при длине колонн, м:

- разности отметок верха колонн или их опорных площадок при длине колонн, м: до 4 14 мм;

в.4до8 16мм;

в.8до16 20 мм;

в.16до25 24 мм.

Ригели. СНиП 12.01.2004

Предельные отклонения:

- от совмещения ориентира (рисок геометрических осей, граней) в нижнем сечении установленных элементов

цементов с установочным:.

-тирами 8 мм; от совмещения ориентир верхнем сечении установле лементов с установочными ентирами при высоте элем< на опоре м: со 1 6 мм;св.1 до 1,6 8 мм; св.16 до 2,5 10мм;-от симметричности (половина разности глубины опирания концов элемента) в направлении перекрываемого пролета при длине элемента, м:

до 4-5 мм;св,4до8 6 мм;св.8 del 6 8 мм;

св.16 до 25 10мм;в расстоянии между осями верхних поясов ферм и балок в середине пролета 60 мм.

Плит покрытия. СНиП 12.01.2004

Предельные отклонения:

-разности отметок лицевых поверхностей двух смежных непреднапряженных панелей (плит) перекрытий в шве при длине плит, м:

до 4 8 мм;

се.4до8 10мм;

св.8 до 16 12мм.

- от симметричности (половина разности глубины опирания концов элемента) при установке плит в направлении перекрываемого пролета при длине элемента, м:до 4 5 мм;

св.4 до 8 6 мм;

св.8 до 16 8 мм; св.16 до 25 10мм.

3.12 Указания по технике безопасности

1. Монтаж конструкций здания следует начинать, как правило, с пространственно-устойчивой части

2. Монтаж конструкций каждого вышележащего этажа здания следует производить после закрепления всех установленных монтажных элементов по проекту и достижения бетоном стыков несущих конструкций проектной прочности.

3. На участке, где ведутся монтажные работы, не допускается выполнение других работ и нахождения посторонних лиц.

4. В процессе монтажа конструкций здания или сооружения монтажники должны находиться на ранее установленных и надежно закрепленных конструкциях или средствах подмащивания.

5. Для перехода монтажников с одной конструкции на другую следует применять лестницы, пешеходные мостики и трапы, имеющие ограждения.

6. Расчалки для временного закрепления монтируемых элементов должны быть прикреплены к надежным опорам.

7. Запрещается переход монтажников по установленным конструкциям и их элементам, на которых возможно обеспечить требуемую ширину прохода при установленных ограждениях без применения специальных предохранительных приспособлений (натянутого вдоль фермы или ригеля каната для закрепления карабина предохранительного пояса).

8. Элементы монтируемых конструкций или оборудования во время перемещения должны удерживаться от раскачивания и вращения гибкими оттяжками.

9. Строповку монтируемых элементов следует производить в местах, указанных в рабочих чертежах, и обеспечить их подъем и подачу к месту установки в положении, близком к проектному

10. Монтируемые элементы следует поднимать плавно, без рывков, раскачивания и вращения.

11. Во время перерывов в работе не допускается оставлять поднятые элементы конструкций и оборудования на весу.

12. Установленные в проектное положение элементы конструкций или оборудования должны быть закреплены так, чтобы обеспечивалась их устойчивость и геометрическая неизменяемость.

13. Запрещается выполнять монтажные работы на высоте в открытых местах при скорости ветра 15 м/с и более, при гололеде, грозе или тумане, исключающие видимость в пределах фронта работ.

3.13 График трудовых процессов

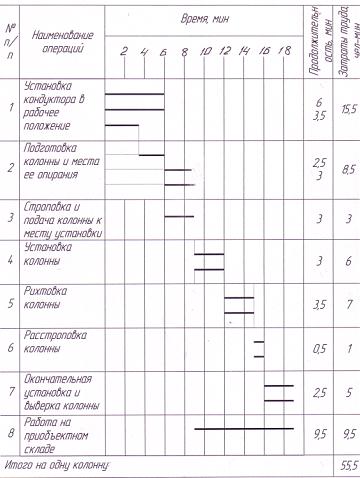

На монтаж колонн:

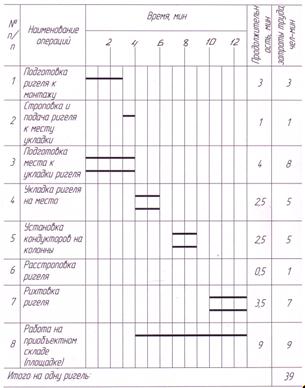

На монтаж ригеля:

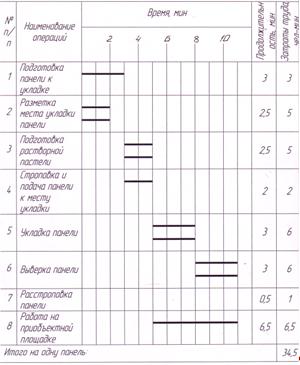

На монтаж связевых плит перекрытия:

3.14 Нормокомплект

Для установки колонн

Наименование, назначение и основные параметры

ГОСТ, № чертежа

1

Захват полуавтомотический

Чертеж 56 27Т-2

2

Лопата

ГОСТ 3620-63

3

Метр стальной складной

ГОСТ 7253-54

4

Лом монтажный

ГОСТ 1405-72

5

Кельма

ГОСТ 9533-21

6

Кисть мочальная

-

7

Ведро

-

8

Клин стальной

-

9

Кувалда

ГОСТ 11402-65

10

Ящик для инструментов

-

11

Ящик для раствора объемом 0,35м

РЧ 72-209-001
