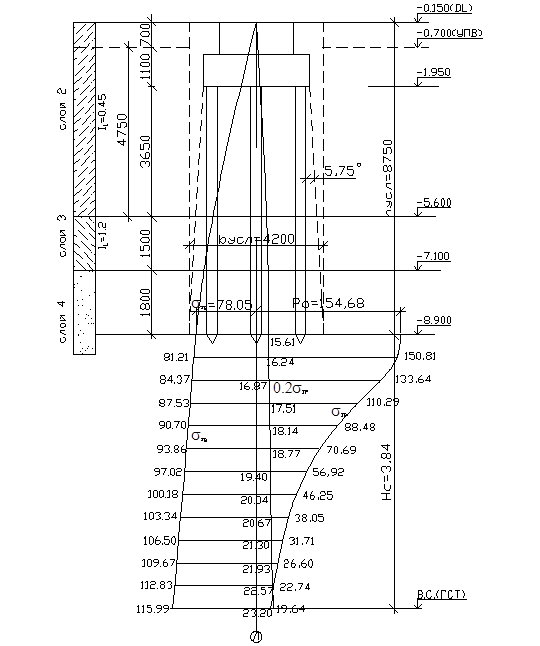

На глубине Hc = 3,84 м. от подошвы условного фундамента выполняется условие СНиП 2.02.01–83* (прил. 2, п.6) ограничения глубины сжимаемой толщи основания (ГСТ):

szp= 19,64 кПа. » 0,2×szg = 23,20 кПа.,

поэтому послойное суммирование деформаций основания производим в пределах от подошвы фундамента до ГСТ.

Осадку основания определяем по формуле:

S=β×h×∑σzp,i/Ei=0,8×0,32×[1/30000×(154,68×0,5+150,81+133,64+110,29+

+88,48+70,69+56,92+46,25+38,05+31,71+26,6+22,74+19,64×0,5)]=

=0,0074 м. = 0,74 см.

Условие S = 0,74 см. < Su = 8,0 см. выполняется (значение Su = 8,0 см. принято по таблице прил. 4 СНиП 2.02.01–83*).

Определение технико-экономических показателей, сравнение и выбор основного варианта системы: «основание – фундамент»

Подсчет объемов работ

1) Объем грунта, разрабатываемого под фундамент на естественном основании.

Размеры фундамента ФД13–2: l = 4,2 м.; b = 3,6 м.

Размеры котлована понизу: l = 4,2 + 0,6 = 4,8 м.; b = 3,6 + 0,6 = 4,2 м.

Грунт – суглинок, предельная крутизна откосов котлована 1:0,5.

Размеры котлована поверху: lv = 4,8 + 0,9 = 5,7 м.; bv = 4,2 + 0,9 = 5,1 м.

Глубина котлована h = 1,8 м.

Формула для определения объёмов грунта:, где

S = 20,16 м2. – площадь котлована понизу;

Sv 29,07 м2. – площадь котлована поверху.

Объём грунта, разрабатываемого экскаватором: 44,06 м3.

Объем работ по водоотливу: 13,22 м3.

2) Объем грунта, разрабатываемого под фундамент на искусственном основании, в виде песчаной распределительной подушки.

Фундамент ФД 8–2, размеры которого l = 2,7 м., b = 2,4 м.

Размеры котлована понизу: l = 5,1 м.; b = 4,8 м.

Размеры котлована поверху: lv = 14,25 м.; bv = 13,11 м.

Глубина котлована h = 2,7 м.

S = 22,48 м2. – площадь котлована понизу; Sv = 186,82 м2. – площадь котлована поверху.

Объём грунта, разрабатываемого экскаватором: 246,69 м3.

Объем песчаной подушки: 32,75 м3.

Объем работ по водоотливу: 127,20 м3.

3) Объем грунта, разрабатываемого под фундамент на сваях.

Размеры фундамента: 3,0 х 1,8 м.

Размеры котлована понизу: l = 3,0 + 0,6 = 3,6 м.; b = 1,8 + 0,6 = 2,4 м.

Грунт – суглинок, предельная крутизна откосов котлована 1:0, 5.

Размеры котлована поверху: lv =4,5 м.; bv = 3,3 м.

Глубина котлована h = 1,8м.

S = 8,64 м2. – площадь котлована понизу; Sv = 14,85 м2. – площадь котлована поверху.

Объём грунта, разрабатываемого экскаватором: 20,89 м3.

Объем работ по водоотливу: 10,45 м3.

Объемы работ
