После остывания изделие приобретает камневидное состояние, водостойкость и прочность.

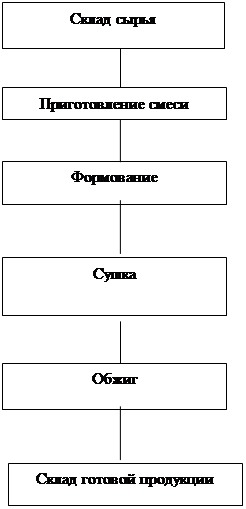

Рисунок 2- Блок – схема производства плоской ленточной черепицы типа «Бобровый хвост»

2.2 ТРЕБОВАНИЯ К СЫРЬЮ, ТРЕБОВАНИЯ ПО КОНТРОЛЮ КАЧЕСТВА, ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Характеристика глинистого сырья

Полезная толща представлена четвертичными древнеаллювиальными суглинками коричневато-бурыми и глинами темно- коричневыми, серовато-желтыми и желтовато-серыми.

Вскрыша- почвенно-растительный слой средней мощностью от 0,6 м.

Химический состав глин в значительной мере характеризует их пригодность для производства изделий определенных видов. При сопоставлении химического состава различных глин обычно рассматривается количество оксидов различных химических элементов, из которых состоят все соединения глин. Химический состав глин представлен следующими основными оксидами.

Химический состав глины, % : SiO2общ.=63,74; SiO2связ.=20,30; Al2O3=17,68; Fe2O3=1,66; FeO=0,80; CaO=3,40; MgO=0,15; Na2O=0,86; K2O=0,56; Органика=0,61; SO3=5,15; ППП=5,00.

Результаты лабораторных исследований приведены в таблице 1.

Таблица 1. Гранулометрический состав

ТРЕБОВАНИЯ ПО КОНТРОЛЮ КАЧЕСТВА

В соответствии с ГОСТом черепица должна отвечать следующим требованиям. В изломе черепица должна быть равномерно обожженной, мелкозернистой и однородной, без расслоений и известковых включений, вызывающих ее разрушение. Черепица должна иметь правильную форму с гладкими поверхностями и ровными краями, без короблений и трещин. Допускаются следующие отклонения по форме и внешнему виду: поверхность и ребра могут быть искривлены не более чем на 4 мм; шипы могут быть отбиты или смяты не более чем на 7мм.

Глубина пазов в закроях черепицы должна быть не менее 5 мм, высота шипов для подвески у штампованной черепицы — не менее 10 мм, у ленточной — не менее 20 мм. Ленточная черепица должна иметь в шипе для крепления отверстие диаметром не менее 1,5 мм.

При легком ударе стальным молотком черепица должна издавать чистый, не дребезжащий звук.

Масса 1 м2 покрытия в насыщенном водой состоянии должна быть не более 60 кг на 1 м для плоской черепицы.

По морозостойкости насыщенная водой черепица должна выдерживать без каких-либо признаков разрушения (выкрашивания, расслоения, растрескивания) не менее 25 повторных циклов попеременного замораживания при температуре — 15° С и ниже с последующим оттаиванием в воде при температуре 15±5°С.

Транспортирование и хранение черепицы производят, как правило, в неупакованном виде. Погрузка их навалом (набрасыванием) и разгрузка сбрасыванием запрещается.

Хранят черепицу на открытых площадках или под навесом в штабелях, причем в каждом штабеле должен находиться материал одного типа, марки, размера. Черепица при укладке в штабеля ставится на ребро по длине, и каждый ряд перекладывается прокладочными материалами (досками, дранкой, жгутами соломы и др.). Высота штабеля не должна превышать для черепицы 4-5 рядов.

Черепица выпускается толщиной 14 мм, размерами 380 мм на 180 мм. Черепица обладает достаточной прочностью, устойчивостью к воздействию окружающей среды и цветостойкостью. Так как возможности облицовки из керамики по долговечности, цвету, фактуре, получению разнообразных композиций практически неограниченны, использование этих материалов в сборном индустриальном домостроении ежегодно увеличивается.

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Проблемы защиты окружающей среды и, прежде всего охрана окружающего нас воздушного бассейна, в условиях современного мира приобретает всё большую остроту и актуальность. В нашей стране эта проблема рассматривается как необходимое условие общественного прогресса, важнейший фактор улучшения материально-бытовых условий жизни и непременное условие: достижения гармонии между природой и человеком. От общего баланса загрязнений атмосферного воздуха промышленными предприятиями – предприятия промышленности строительных материале достигают 8 % загрязнений.

Завод керамической черепицы распологается в промышленной зоне с подветренной стороны жилых массивов. Взаимное расположение цехов на территории завода предусмотрено таким образом, чтобы при направлении ветра в сторону жилой зоны их выбросы не объединялись.
