1. Расчет плиты покрытия
1.1 Исходные данные
Условия эксплуатации нормальные.
Уклон кровли 1:4.
Кровля из волнистых асбестоцементных листов.
Шаг несущих конструкций – 3,0м.
Каркас плиты из древесины ели 2-го сорта.
Нижняя обшивка из водостойкой березовой фанеры марки ФСФ
Утеплитель – пенопласт ФРП-1.
Район строительства – г. Челябинск.
1.2 Компоновка плиты
Плиты покрытия укладываются непосредственно по несущим конструкциям, длина плиты равна шагу несущих конструкций – 3,0м. Ширина плиты принимается равной ширине стандартного листа фанеры (1525*1525). С учетом обрезки кромок для их выравнивания ширина плиты – 1,5м. Направление волокон наружных слоев фанеры следует располагать вдоль плиты. Толщина фанеры – 8мм.
Высота плиты
Толщину ребер принимаем 50мм. По сортаменту принимаем доски 50*150мм. Фанера приклеивается к нижней стороне деревянного каркаса, поэтому фрезеруются только кромки досок. После острожки кромок размеры ребер 50*145мм. Шаг продольных ребер конструктивно назначаем 150см. Поперечные ребра принимаются того же сечения, что и продольные и ставятся в местах стыков фанерных листов. Фанерные листы стыкуются на "ус". Учитывая размеры стандартных листов фанеры ставим в плите три поперечных ребра. Пароизоляция – окрасочная по наружной стороне обшивки. Окраска производится эмалью ПФ-115 за 2 раза.
1.3.Теплотехнический расчет плиты
Место строительства: г. Челябинск
Температура наиболее холодной пятидневки с обеспеченностью 0,95: text=-34°С; Средняя температура наружного воздуха отопительного периода: tht=-5,5°С;
Продолжительность отопительного периода со среднесуточной температурой ≤8°С: zht=233 суток;
Расчетная средняя температура внутреннего воздуха: tint=12-15°С;
Зона влажности: 3 (сухая);
Влажностный режим помещений: влажный (75%);
Условия эксплуатации: Б (нормальный);

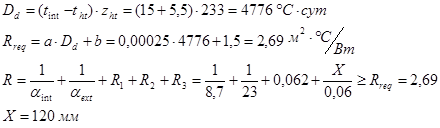

Расчетные формулы, а также значения величин и коэффициентов приняты по СНиП 23-02-2003 "Тепловая защита зданий".
|
Наименование слоя |
|
|
|
|
|
Фанера ФСФ |
600 |
0,008 |
0,13 |
0,062 |
|
Окраска | ||||
|
Пенопласт ФРП-1 |
40 |
0,06 |
Принимаем толщину утеплителя 120 мм.
1.4 Сбор нагрузок на плиту покрытия
|
Наименование нагрузки |
Нормативная кН/м2 |
Коэффициент надежности |
Расчетная кН/м2 |
|
А. Постоянные | |||
|
Кровля из асбестоцементных волнистых листов марки 54/200-7,5 |
0,18 |
1,1 |
0,20 |
|
Собственная масса плиты покрытия | |||
|
продольные ребра 0,05*0,145*2*6/1,48=0,058 |
0,058 |
1,1 |
0,064 |
|
поперечные ребра 0,05*0,145*3*7/2,98=0,051 |
0,051 |
1,1 |
0,056 |
|
Утеплитель 0,4*0,12=0,36 |
0,048 |
1,2 |
0,057 |
|
Нижняя обшивка из фанеры марки ФСФ 0,008*7=0,056 |
0,056 |
1,1 |
0,062 |
|
ИТОГО: |
0,393 |
0,439 | |
|
Б. Временные | |||
|
Снеговая |
1,26 |
1,8 | |
|
ВСЕГО: |
1,653 |
2,24 |
Полные погонные нагрузки:
Нормативная
Расчетная
1.5 Статический расчет
Ширина площадки опирания на верхний пояс несущей конструкции – 6см, тогда расчетный пролет плиты равен
Плита рассчитывается как балка на двух опорах.
Расчетный изгибающий момент:
Расчетная поперечная сила:
При уклонах кровли 1:4 расчет плиты допускается вести без учета явления косого изгиба.
1.5.1 Геометрические характеристики сечения
Расчет клееных элементов из фанеры и древесины выполняется по методу приведенного сечения в соответствии с п.4.25 СНиП II-25-80.
Расчетная ширина фанерной обшивки при
Геометрические характеристики плиты приводим к фанере с помощью коэффициента приведения:
