2. Определение нагрузок на фундаменты

2.1 Определение расчетных нагрузок по второй группе предельных состояний

(коэффициент перегрузки для II группы предельных состояний)

(коэффициент перегрузки для II группы предельных состояний)

(коэффициент сочетания постоянных и временных нагрузок)

Нагрузка на стену А:

Нагрузка на колонну Б:

2.2 Определение расчетной нагрузки по первой группе предельных состояний

(коэффициент перегрузки для I группы предельных состояний)

(коэффициент перегрузки для I группы предельных состояний)

(коэффициент сочетания постоянных и временных нагрузок)

3. Определение глубины заложения фундаментов 13-ти этажного жилого дома

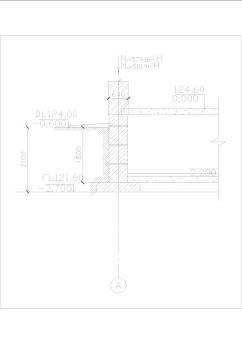

А. Под наружную стену кирпичного дома

Б. Под внутренний ряд колонн

3.1 Определяем глубину заложения исходя из конструктивных особенностей сооружений.

При отметки пола подвала равной – 2,2 м. и толщине конструкции пола подвала 0,2 м. глубина заложения подошвы фундамента мелкого заложения равна:

d = dв+ hs + hcf – hц = 2,2 + 0,3 + 0,2 – 0,6 = 2,1 м

где

dв= 2,2 м – размер от чистого пола подвала до пола 1-го этажа

hs =0,3 м – величина заглубления подошвы фундамента от низа пола подвала

hcf = 0,2 – высота пола подвала

hц = 0,6 – высота цокольной части здания

3.2 Определяем расчетную глубину сезонного промерзания в гор. Великий Устюг

нормативная глубина сезонного промерзания

do= 0,3 м (для песка)

Kn = 0,6 (жилое здание)

Вывод:

Глубина залегания фундамента равна 2,1 м, т. к. расчетная глубина сезонного промерзания состовляет 0,87 м., т.е. по наибольшей величине, исходя из конструктивных особенностей здания.

4. Определение размеров фундамента мелкого заложения на естественном основании для жилого здания с подвалом

4.1 Определение ширины ленточного сборного фундамента под наружную стену 13 этажного здания

Определяем ориентировочную ширину ленточного фундамента.

Основные характеристики песчаной подушки, которая является рабочим слоем.

Удельный вес грунта

Для песчаной подушки примем песок средней крупности средней плотности (СНиП 2.01–83)
