Содержание

1. Проектирование котлована

1.1 Определение размеров котлована для здания

1.2 Расчет объемов грунта срезаемого растительного слоя при сооружении котлована

1.3 Расчет объемов грунта разрабатываемого в котловане экскаватором

1.4 Расчет объемов грунта при зачистке дна котлована

1.5 Расчет объемов грунта при выполнении траншей для въезда в котлован

1.6 Расчет объемов земельных работ по обратной засыпке выемок сбоку от периметра фундаментов

2. Составление калькуляции затрат труда

Список литературы

1. Проектирование котлована

1.1 Определение размеров котлована для здания

При проектировании котлованов, их размеры, определяют исходя из общих размеров (L и B) на плане (чертеже), требуемой глубины его заложения (Н), крутизны откосов (1 / m), принятых для выполнения производственных процессов, условий их безопасного выполнения, а также условий необходимых для обеспечения выполнения дальнейших работ: установка опалубки при изготовлении ростверка, гидроизоляция стен подпала, установка лесов или подмостей и т.д.

Для создания безопасных условий труда в котловане и предотвращения обрушения стенок котлована, его устраивают с откосами, или выполняют их крепление. Крутизна откоса - отношение его высоты к заложению (1 / m = Н / а). Крутизна откосов (1/m) зависит от вида грунта, глубины котлована ( Н ) и характеризуется коэффициентом заложения откоса (m), численные значения которого приведены в таблице 3.

Указанные параметры связаны между собой тождеством

1/m = Н/а,(1)

где:

1/m – крутизна (уклон) откоса

Н – высота откоса в котловане (глубина котлована), м

m – коэффициент заложения откоса котлована

а – заложение откоса, м.

Определяем заложение откоса путем преобразования тождества (1) в формулу

а = Н*m(2)

А= 2/0,25 = 8м

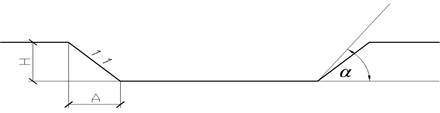

При глубине котлована Н=2 метра в грунте глина будет иметь коэффициент заложения откоса m = 0,25, и откос должен иметь угол предельного равновесия а, при основании откосов котлована не более 76°.

Рис.1

По конфигурации здания в плане и его размеров определяем необходимые размеры котлована. Длина (Lк, м) котлована по дну (по низу) определяется по формуле:

Lк = L + 2(c + d),(3)

где:

L – длина здания между координационных осей здания (пролет здания), м

с – расстояние, от боковых поверхностей ростверка до координационных осей здания, м

d – расстояние, от внешней наружной плоскости ростверка до подошвы откоса, м.

Lк = 45 + 2(0,3 + 0,7) = 47 м

Ширина котлована по дну (Вк, м), определяется по формуле:

Вк = В + 2(c + d),(4)

где:

В – размер по ширине здания между координационными осями здания, м

с – расстояние, от боковых поверхностей ростверка до координационных осей здания, м

d – расстояние, от внешней наружной плоскости ростверка до подошвы откоса, м.

Вк = 30 + 2(0,3 + 0,7) = 32 м

Длину котлована по верху (LВк, м), определяется по формуле:

LВк = Lк + 2а,(5)

где:

Lк – длина котлована по низу, м

а – заложение откоса котлована, м.

Используя формулу (2) преобразуем формулу (5), а после преобразования получаем формулу:

LВк = Lк + 2(Н *m)(6)

LВк = 47 + 2(2 * 0,25) = 48м

Ширину котлована по верху (ВВк, м) определяют по формуле:

ВВк = Вк + 2а = Вк + 2(Н *m)(7)

где:

m – коэффициент заложения откоса котлована.

ВВк = 32 + 2(2 * 0,25) = 34м

Вычерчиваем план котлована, сечения 1 – 1 и 2 – 2 по котловану и проставляем все условные обозначения с числовыми составляющими (рис. 2)

Рис. 2

1.2 Расчет объемов грунта срезаемого растительного слоя при сооружении котлована

Плодородный грунт растительного слоя при строительстве здания должен быть сохранен, поэтому его срезают и вывозят или складируют для последующего использования при благоустройстве территории по завершению строительства.

Объем грунта подлежащий срезке срезают бульдозером с последующей погрузкой экскаватором или фронтальным погрузчиком в транспортные средства.

Объем (Vc, м) срезаемого грунта определяют по формуле:

Vc = VКс + VРс,(8)

где:

VКс – объем срезаемого грунта в пределах котлована, м 3

VРс – объем срезаемого грунта в пределах рабочей зоны, м 3

Слагаемые формулы (8) определяют по формуле:

VКс = ВВк * LВк * hc, (10)

где:

hc – толщина срезаемого слоя, м.

VКс = 34 * 48 * 0,15 = 245 м 3

VРс = F * hc(11)

где:

F – площадь рабочей зоны, прилегающей к котловану по его периметру, м 2.

F = 45 * 15 = 675 м2

VРс = 675 * 0,15 = 101 м3

1.3 Расчет объемов грунта разрабатываемого в котловане экскаватором

Объем работ (Vэ, м3) выполняют экскаватором и определяют по формуле:

Vэ = (F1 + F2) / 2(H – hc – δ)(12)

где:

F1 – площадь котлована по дну, м2

F2 – площадь котлована поверху, м2

Н – глубина котлована разрабатываемого экскаватором, м

δ = 0,15 величина недобора, м.

F1 = Lк * Вк(13)

F2 = ВВк * LВк(14)

F1 = 47 * 32 = 1504 м2

F2 = 48 * 34 = 1632 м2

Vэ = (1504 + 1632) / 2 (2 – 0,15 – 0,15) = 922 м3

1.4. Расчет объемов грунта при зачистке дна котлована

Объем грунта образующийся при зачистке дна котлована ( VКэ, м3) называют грунтом недобора и определяют по формуле:

VКэ = Lк * Вк * δ(15)

VКэ = 47 * 32 * 0,15 = 226 м3

1.5 Расчет объемов грунта при выполнении траншей для въезда в котлован

Для обеспечения въезда в котлован и выезда из него устраивают как минимум две траншеи (съезда-выезда). Ширина траншеи (Вr, м) принимается в зависимости от ширины планируемых для заезда в нее строительных и транспортных машин.

При одностороннем движении ширину траншеи по низу принимают равной Вт = Вт1 = 4,5 м, а при двухстороннем движении ширину траншеи по низу, принимают равной: Вт = ВТ2 =6 м.

Объем земляных работ (VТВ, м 3), при устройстве траншеи съезда определяют по формуле:

VТВ = (Н2 ( 3Вт + 2mН(m′ - m)/ m′) * (m′ - m) / 6(16)

где:

Н – глубина котлована, м

Вт – (Вт1 и Вт2) ширина траншеи по низу, м

m – коэффициент заложения откоса котлована

m′ - коэффициент заложения откоса траншеи.

VТВ = (4(3 * 6 + 2 * 0,98) * 9,75) / 6 = 130 м3

1.6 Расчет объемов земельных работ по обратной засыпке выемок сбоку от периметра фундаментов

Объем земляных работ по обратной засыпке выемок (засыпка пазух) при послойном уплотнении грунта равен геометрическому объему полостей засыпки. Геометрический объем определяется по формулам известным из геометрии. Объемы сложных геометрических фигур при расчетах разбивают на более простые, которые по окончанию вычислений суммируются в общий объем.
