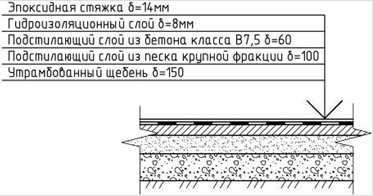

Эпоксидно-бетонные полимерные полы запроектированы на электромонтажном участке и участке окраски. Такие полы обладают высокими физико-механическими свойствами, водостойки, износостойки, не разрушаются под воздействием кислот, щелочей, полимерных масел, не имеют пыльности, эластичны и гигиеничны.

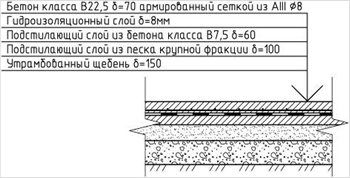

Металлобетонные полы запроектированы на складе литья и ковок, а также на участках контроля и упаковки. Для увеличения прочности покрытия пола на истирание в него добавляют стальные стружки крупностью до 5мм. Такие полы влагостойки, имеют высокую ударную прочность и прочность на истирание, стойки к минеральным маслам.

2.12 Связи

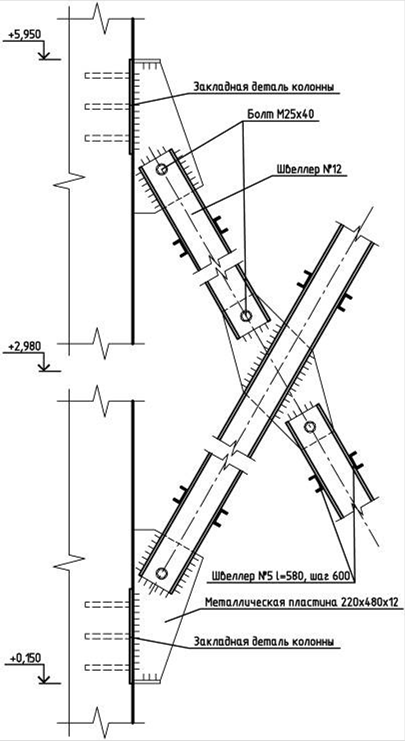

Конструкции промышленных зданий должны обладать пространственной жёсткостью. При прогонных покрытиях жёсткость обеспечивают только связями. Связи подразделяют на вертикальные и горизонтальные, первые устраивают между колоннами и в покрытии, вторые только в покрытии. Связи не только обеспечивают жёсткость каркаса здания, но и воспринимают горизонтальные нагрузки (ветровые, тормозные от мостовых кранов). Конструкция связей зависит от высоты здания, величины пролёта, шага колонн каркаса, наличия мостовых кранов и их грузоподъёмности. В данном проекте использованы крестообразные связи между колонн с шагом 6м и связи в покрытии. Связи в покрытиях выбирают с учетом вида каркаса, типа покрытия, высоты здания, вида внутрицехового подъемно - транспортного оборудования, его грузоподъемности и режима работ. Связи по колоннам установлены в середине температурного блока. Связи в покрытии установлены в середине и по краям температурного блока.

2.13 Окна, ворота, двери

Окна служат для освещения и проветривания помещений. Размеры окон назначают в соответствии с нормативными требованиями естественной освещённости, архитектурной композицией, экономическими факторами. Окна должны удовлетворять требованиям тепло и шумозащиты. Двери служат для сообщения между помещениями (внутренние) или для входа (выхода) в (из) здания (наружные). По типу двери делятся на одно - и двупольные. Дверные полотна могут быть глухими (ДГ), остеклёнными (ДО), усиленными (ДУ) и качающимися (ДК).

Внутренние двери из алюминиевых сплавов по ГОСТ 23747-88.

Оконные блоки - из алюминиевых сплавов по серии 1.436.4-20 с двойным остеклением.

Ворота запроектированы по серии 1.435.2-28. Размерами 3,6х3,6м для грузового транспорта и размерами 4,8х5,4м для железнодорожного транспорта.

Номенклатура окон:

3. Светотехнический расчёт

Для бокового освещения:

Определение нормированного значения к. е. о.

Коэффициент естественной освещённости (к. е. о) ,% при условиях работы:

характеристика зрительной работы - средней точности IV

при боковом освещении

eнIII= 1,2%

eнI, II, IV,V= eнIIImC, где

m=1,1 - коэффициент светового климата

C=0,9 - коэффициент солнечности климата

eнII=1,188=1,2%

2) Расчёт площади световых проёмов:

eнII= 1,2%

= 864 м2 площадь пола помещения

- площадь световых проёмов (в свету) при боковом освещении

= 1,3 для инструментальных цехов

= 9,9 - световая характеристика окон по таблице 26 СНиП II-4-79 (определяется интерполяцией)

- коэффициент, учитывающий затенение окон противостоящими зданиями (не учитываем)

- общий коэффициент светопропускания

= 0,8 коэффициент светопропускания материала (для стеклопакетов)
