Введение
Многоквартирные жилые дома - основной тип в застройке городов и крупных посёлков. Строительство жилых домов ведётся на основе типовых блоков-секций, автономных отсеков из одной или нескольких жилых секций.
Важным требованием при проектировании жилых домов является их ориентация, предусматривающая необходимую инсоляцию помещений (облучение прямыми лучами) и проветривание.
1. Общая часть
Темой проекта является – Восьмиквартирный жилой дом.
Местом строительства – п. Лазо.
Данные об участке строительства: основной грунт-суглинки; глубина промерзания грунт -1,60. Подъездные пути к зданию-автомобильные дороги и тротуары.
Природно-климатические условия – наибольшая температура холодных трёх суток, равна –26.
Рельеф участка – спокойный.
2. Архитектурно-строительная часть
2.1 Генеральный план
При проектировании здания одним из важнейших этапов проектной работы является разработка генерального плана. Генеральный план представляет собой горизонтальную проекцию участка, на котором расположено проектируемое здание.
А) форма участка в плане имеет прямоугольную форму с размерами: 97.5*127.5 м. На генеральном плане показаны следующие здания и сооружения:
1 - Проектируемое здание;
2 - Школа;
3 - Супермаркет;
4 - 3 Жилых здания;
5 - Детская площадка;
6 - Авто стоянка;
7 - Ларёк;
Б) проектируемое здание обращено фасадом на Север;
В) на участке имеются полосы зелёных насаждений, используемые для разделения проезжей части от тротуаров.

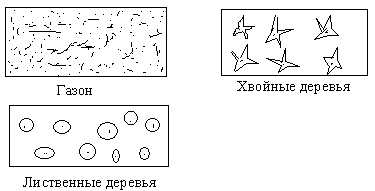

Условные обозначения.
Г) Технико-экономические показатели по генеральному плану:
- Площадь участка равна Ауч.=12431.25 м;
- Площадь застройки равна Азастр.=3431.25 м;
- Площадь озеленения равна Аозел.=2943.75 м;
- Площадь занятая проезжими частями, тротуарами, отмостками равна Апр.= 6056.25 м
- % застройки (pз=Аз / Ауч.*100%) рз=3431.25/12431.25*100%=27.6%;
- % озеленения (розел.=Аозел. / Ауч.*100%) розел.=2943.75/12431.25*100%=23.6%;
Д) Определяем чёрные и красные отметки и отметку чистого пола.
Определяем чёрные отметки:
На=Нмлг+М/d*h
На – отметка искомой точки;
Нмлг. – отметка младшей горизонтали;
М – расстояние от точки до младшей горизонтали, мм;
d – расстояние между горизонталями;
h – сечение горизонталей;
На=44.00+3/13*0.5=44.16 м;
Нв=44.50+3/11*0.5=44.67 м;
Нд=45.00+5/11*0.5=45.23 м;
Нж=44.50+1/14*0.5=44.53 м;
Определяем красные отметки.
Красные отметки определяются как среднее арифметическое чёрных отметок.
Нкр.=(На+Нб+Нв+Нг)/4
Нкр.=(44.16+44.67+45.23+44.53)/4=44.65 м;
Определяем отметку чистого пола.
Отметка чистого пола определяется как сумма красной отметки и отметки земли.
Абсолютная геодезическая отметка чистого пола равна:
44.65+0.5=45.15 м.
2.2 Общая характеристика проектируемого здания
Для проекта мы взяли общественное здание, которое включает в себя многообразие помещений, по которым можно судить о много функциональности и предназначенности для различных процессов.
Экспликация помещений
№Помещения |
Наименование |
Площадь, м2 |
1 |
Прихожая |
5.12 |
Прихожая |
5.28 | |
2 |
Общая жилая комната |
25.2 |
3 |
Спальная комната |
15.68 |
4 |
Кухня |
17.32 |
5 |
Кухня |
18.68 |
6 |
Санитарный узел |
7.8 |
Здание двухэтажное.
По степени огнестойкости и долговечности здание относится ко второй степени. Здание в плане имеет вид прямоугольника, имеет размеры 12000* 30000 мм. Высота здания равна 9,3 м.
Эвакуацию в здание обеспечиваем наличием дверей и окон первого этажа.
Технико-экономические показатели здания.
1. Рабочая площадь складывается из основных площадей, вспомогательных площадей, из площадей обслуживающего персонала за исключением тамбуров, коридоров, переходов и помещений технического назначения.
Ар=4*25.2+4*15.68+4*7.8+2*18.68+2*17.32=266.72 м;
Полезная площадь складывается из рабочей и остальных помещений.
Ап= 2*5.12+2*5.28+2*13.75=48.3 м;
2. строительный объём надземной части для здания с совмещённой крышей определяется умножением площади горизонтального сечения здания на высоту от чистого пола до верха парапета.
Vстр.=30*12*5.9=2194.8.
К1=Ар / Ап=266.72/48.3=5.5.
К2=Vстр. / Ап=2194.8/48.3=45.44.
2.3 Теплотехнический расчёт ограждающих конструкций
2.3.1 Теплотехнический расчёт толщины наружных стен
При теплотехническом проектировании ограждающих конструкций зданий следует руководствоваться СниП11–79** «Строительная теплотехника».
Порядок расчёта
Ro>Ro, где
Ro - сопротивление теплопередачи отражающей конструкции;
Ro - экономически целесообразное сопротивление теплопередаче.
Ro= Ro*r. где,
Roэк - требуемое сопротивление теплопередаче;
rэф - коэффициент, принимаемый по таблице 9а СНиП11–3–79**
Roтр=n (tв-tн) / t*2в, где
n - коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающейконструкции по отношению к наружному воздуху по таблице 3*СНиП11–3–79**.
В расчётах можно принимать:
– среднюю температуру наиболее холодных суток, обеспеченностью 0,92 или
– среднюю температуру наиболее холодных трёх суток, равную (tодних суток + tпяти суток)/2
– среднюю температуру наиболее холодной пятидневки, обеспеченностью 0,92:
Tн – расчётная зимняя температура наружного воздуха, принемаемая согласно климатологии для заданного пункта строительства (температура городов и сёл приморского края дана в приложении 5)
Tн – нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности, ограждающей конструкции, принимаемый по таблице. 2* СНиП11–3–79**
2в – коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, принимаемый по таблице. 4* СНиП11–3–79**
