7) Здание оборудовано лифтами.
Расчетно-конструктивный раздел.
Проектирование монолитного ребристого перекрытия с балочными плитами
Исходные данные: бетон марки М250. Расчетные сопротивления такого бетона для предельных состояний первой группы будут: на сжатие осевое Rb=11 МПА, на растяжение осевое Rbt=0,88 МПА. Коэффициент условий работы бетона gb1=0,95. Рабочую арматуру для балок примем в виде сварных каркасов из горячекатаной стали периодического профиля класса А-II, RS=280 МПА, RSX=225 МПА. Для поперечной арматуры класса А-I RSX=175 МПА. Арматуру для плиты примем в виде сварных сеток из обыкновенной проволоки класса Вр-I, RS=375 МПА (для диаметра арматуры 3 мм).
Расчет плиты.

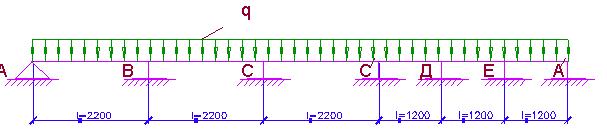

Расчетная схема плиты представляет собой многопролетную неразрезную балку, загруженную равномерно распределенной нагрузкой (рис.).

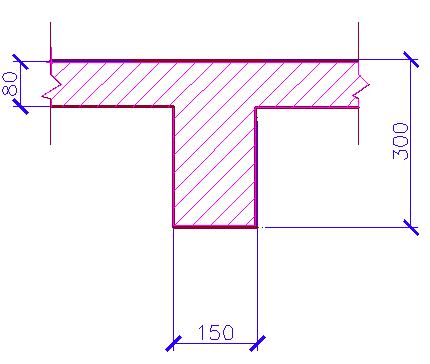

Для получения расчетного пролета задаемся размерами поперечного сечения второстепенной балки: hв.б.=(1/12…1/20) lв.б, принимаем hв.б.=360/12=30 см, b=(1/2…1/3) hв.б.³10 см; принимаем b=30/2=15 см (рис. 4. 1. 2.):
Расчетный пролет плиты между второстепенными балками l0 равен пролету в свету, т.е.:
l0=220-15=205 см (при шаге второстепенных балок 2200 мм)
l0=120-15=105 см (при шаге второстепенных балок 1200 мм)
Принимаем толщину плиты равной 8 см, что больше hмин=6 см. Собственная масса плиты gн=0,08×2500=200 кг/м2 (2000 Н/м2).
Погонная нагрузка принимается на ширину плиты, равную 1 м. Для данного случая погонные расчетные нагрузки по таблице будут равны (с учетом толщины плиты h=8 см):
g=1930+1,1×2000=4130 Н/м
р=1800 Н/м
q= g+р=4130+1800=5930 Н/м

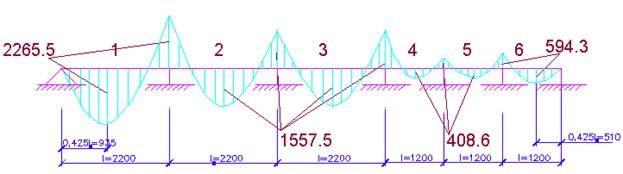

В расчете неразрезных плит с учетом пластических деформаций значения изгибающих моментов при равных или различающихся пролетах принимают по равномоментной схеме (независимо от вида загружения временной нагрузкой) равными:
- в крайнем пролете 1:
М1=
=5930×2,052/11=2265,5 Н×м
- в средних пролетах 2 и 3 и над средними опорами С и С¢:
М2,3=МC,С¢=
=5930×2,052/16=1557,5 Н×м
Таблица
| Вид нагрузки | Нормативная нагрузка, Н/м2 | Коэффициент надежности по нагрузке | Расчетная нагрузка, Н/м2 |
|
Постоянная от веса: -паркетного пола (0,02×6000) - цементной стяжки (0,02×20000) - шлакобетона (0,08×12200)
- железобетонной плиты (0,08×25000)
|
120 400
975 gн=1495
2000 |
1,2 1,3
1,3
1,1 |
144 520
1266 g=1930
2200 |
| Итого: | 4130 | ||
| Временная: - длительная - кратковрем. | 300 1200 рн=1500 | 1,2 1,2 | 360 1440 р=1800 |
| Полная: - пост.+длител. - кратковрем. | 3795 1200 | 4490 1440 | |
| Всего: | 4995 | 5930 |
Организационно-технологический раздел
Исходные данные для разработки проекта производства работ
Исходными материалами для разработки раздела организации строительства служат:
- рабочие чертежи
- характеристики условий строительства
Подсчёт объёмов работ и потребности в основных материалах, конструкциях и изделиях
Номенклатура и объём работ по строительству приведены в табл. Потребность в строительных конструкциях, изделиях и материалах сведена в табл.
Номенклатура и объём работ по строительству.
Таблица
| № п/п | Виды работ | Ед. изм. | Кол-во | Примечание |
|
Нулевой цикл Срезка растительного слоя | м2 | |||
|
Разработка грунта экскаватором в отвал | м3 | |||
|
Обратная засыпка | м3 | |||
|
Подземная часть Вертикальное погружение железобетонных свай | 1 шт. | |||
|
Срубка голов железобетонных свай | 1 шт. | |||
|
Устройство монолитного железобетонного ростверка | м3 | |||
|
Укладка фундаментных балок | 1 шт. | |||
|
Устройство гидроизоляции: а) горизонтальной оклеечной в один слой рубероида б) вертикальной обмазочной битумной мастикой за 2 раза | 100 м2 100 м2 | |||
|
Надземная часть колонны Устройство монолитных колонн |
м3 | |||
|
Стены, диафрагмы жесткости, перегородки Возведение монолитных стен |
м3 | |||
|
Монтаж навесных стеновых панелей | 1 шт. | |||
|
Монтаж объемных блоков-комнат | 1 шт. | |||
|
Монтаж железобетонных диафрагм жесткости | 1 шт. | |||
|
Монтаж гипсобетонных перегородок толщиной 80 мм | м2 | |||
|
Перекрытия Устройство монолитных перекрытий | м3 | |||
|
Лестницы Монтаж ригелей лестничной клетки | 1 шт. | |||
|
Монтаж лестничных маршей массой до 2.5 т | 1 шт. | |||
|
Полы Устройство щебеночной подготовки 100 мм |
м2 | |||
|
Устройство керамзитобетонной подготовки 150 мм | 100 м2 | |||
|
Устройство цементно-песчанной стяжки 30 мм | 100 м2 | |||
|
Устройство пароизоляции | 100 м2 | |||
|
Устройство теплоизоляции | 100 м2 | |||
|
Устройство покрытия полов из керамической плитки | м2 | |||
|
Устройство покрытий из наборного дубового паркета | м2 | |||
|
Устройство покрытий из ламинированного паркета | м2 | |||
|
Устройство покрытий из ковролина | м2 | |||
|
Устройство плинтусов | 100 м2 пола | |||
|
Окна Установка оконных блоков | 1 шт. | |||
|
Установка подоконных досок из ламинированного ДСП | 10 м2 | |||
|
Двери Заполнение дверных проемов | 100 м | |||
|
Кровля Устройство пароизоляции кровли |
м2 | |||
|
Устройство теплоизоляции кровли | м2 | |||
|
Устройство цементной стяжки | м2 | |||
|
Покрытие кровли наплавляемым рубероидом | м2 | |||
|
Внутренняя отделка Простая штукатурка потолков, стен, колонн | м2 | |||
|
Устройство подвесных потолков | 100 м2 | |||
|
Облицовка стен керамической плиткой | м2 | |||
|
Оклейка стен обоями | 100 м2 | |||
|
Покрытие паркетных полов лаком за 2 раза | 100 м2 | |||
|
Наружная отделка Отделка стен первого этажа плитами из мрамора | м2 | |||
|
Прочие работы Устройство основания отмостки из бетона |
100 м2 | |||
|
Устройство асфальтового покрытия отмостки | м2 | |||
|
Устройство пандуса из бетона | 100 м2 | |||
|
Устройство покрытия пандуса из асфальтобетона | м2 | |||
|
Установка козырьков входов | 1 шт. | |||
|
Электромонтажные работы – 5% | ||||
|
Наружные сети и сооружения водоснабжения, канализации, теплоснабжения, газоснабжения, сан. тех. работы – 10 % | ||||
|
Благоустройство территории и озеленение – 7 % | ||||
|
Прочие неучтенные работы – 20 % |
