1 Сырье и технология изготовления портландцемента

Портландцемент – гидравлическое вяжущее, получаемое тонким измельчением портландцементного клинкера и небольшого количества гипса (1,5 .3 %). Клинкер получают обжигом до спекания сырьевой смеси, обеспечивающей в портландцементе преобладание силикатов кальция. К клинкеру для замедления схватывания цемента добавляют гипс. Для улучшения некоторых свойств и снижения стоимости портландцемента допускается введение минеральных добавок.

Производство. Основные операции при получении портландцемента: приготовление сырьевой смеси, обжиг ее до получения цементного клинкера и помол его совместно с добавками. Клинкер имеет следующий химический состав(%): СаО – 62 .68, SiO2 – 18 .26, А12О3 – 4 .9, Fе2О3 – 2 .6. Чаще используют известняк и глину в соотношении 3:1. В сырьевую смесь вводят корректирующие добавки и промышленные отходы, обеспечивающие требуемый состав клинкера.

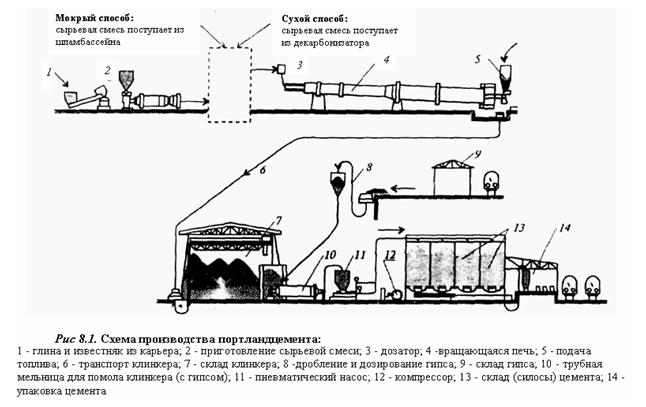

Тщательно подготовленную сырьевую смесь (рис.8.1.) подают на обжиг во вращающуюся печь, диаметром до 7 м и длиной до 185 м. Изнутри печь выложена огнеупорным кирпичом. Печь установлена под небольшим (3 .4˚) углом к горизонту и вращается (0,8 .1,3 мин-1), благодаря этому сырьевая смесь перемещается в ней от верхнего конца к нижнему, куда подается топливо. Максимальная температура обжига 1450° С. При таких высоких температурах оксид кальция СаО, образовавшийся в результате разложения известняка, взаимодействует с оксидами SiO2, А12О3 и Fе2О3, образующимися при разложении глины. Продукты взаимодействия, частично плавясь и спекаясь друг с другом, образуют портландцементный клинкер – плотные твердые гранулы серого цвета. В состав портландцементного клинкера входят четыре основных минерала (табл. 8.1) и небольшое количество стеклообразного вещества.

Таблица 8.1. Минеральный состав портландцементного клинкера

Примечание: В скобках сокращенное обозначение клинкерных минералов.

Портландцементный клинкер (на 60…80%) состоит из силикатов кальция, из-за чего портландцемент называют силикатным цементом.

Для получения портландцемента клинкер размалывают в трубных или шаровых мельницах с гипсом и другими добавками. Свойства портландцемента зависят от его минерального состава и тонкости помола клинкера. При взаимодействии с влагой воздуха активность портландцемента падает, поэтому его предохраняют от действия влаги. Портландцемент хранят в силосах, а транспортируют в специальных вагонах, автомобилях-цементовозах.

2 Твердение и свойства портландцемента

Твердение. При смешивании с водой частицы портландцемента начинают растворяться, причем одновременно может происходить гидролиз (разложение водой) и гидратация (присоединение воды) продуктов растворения с образованием гидратных соединений. По этой схеме взаимодействуют с водой главные компоненты клинкера алит С3S и белит С2S:

2(3СаО · SiO2) + 6Н2O → ЗCаО · SiO2 · 3Н2О + 3Са(ОН)2

2(2СаО· SiO2) + 4Н2О → 3СаО · SiO2 · 3Н2О + Са(ОН)2

Трехкальциевый силикат С3S взаимодействует с водой намного активнее, чем С2S; при взаимодействии силикатов кальция с водой выделяется растворимый в воде компонент Са(ОН)2 –создающий щелочную реакцию в твердеющем цементе; С3S выделяет Са(ОН)2 в 3 раза больше, чем С2S; общее количество Са(ОН)2 достигает 15 % от массы цементного камня.

Алюминат кальция С3А подвергается только гидратации. Этот процесс идет очень быстро с образованием крупных кристаллов 3СаО · А12О3 + 6Н2О → 3СаО · А12О3 · 6Н2О

Добавка гипса, вводимая при помоле клинкера, замедляет схватывание цемента на несколько часов из-за образования эттрингита 3СаО·А12О3·3СаSО4 · (31–33)Н2О, обладающего развернутой поверхностью и экранирования частиц минерала С3А.

Четырехкальциевый алюмоферрит С4АF взаимодействует с водой медленнее, чем С3А, образуя гидроалюминат и гидроферрит кальция.

4CaO · Al2O3 · Fe2O3 + 12 H2O → 3CaO · Al2O3 · 6H2O + CaO · Fe2O3 · 6H2O

Основной продукт твердения портландцемента – гидросиликаты кальция – практически нерастворимы в воде. Они выпадают из раствора сначала в виде геля Гель гидросиликатов кальция со временем кристаллизуется. Остальные продукты взаимодействия клинкера с водой также участвуют в формировании структуры цементного камня и, также влияют на его свойства. Процесс гидратации зерен портландцемента из-за малой их растворимости растягивается на длительное время. Процесс может протекать при наличие воды в твердеющем материале. Качество цемента принято оценивать по прочности, набираемой им через 28 суток твердения.

3 Коррозия цементного камня

Коррозия цементного камня. Если вода или водные растворы солей и кислот фильтруются сквозь цементный камень, то начинается его разрушение Коррозия протекает тем интенсивнее, чем выше капиллярная пористость цементного камня В зависимости от действующих коррозионных агентов различают несколько видов коррозии.

Физическая коррозия (выщелачивание). При взаимодействии с водой силикатов кальция выделяется Са(ОН)2, около 15 % от объема всех продуктов твердения. Растворимость Са(ОН)2 в воде около 2 г/л. Поэтому происходит вымывание Са(ОН)2 и вынос его на поверхность. На бетоне появляются белесые выцветы. Чем больше вымывается Са(ОН)2 из цементного камня, тем более пористым он становится. Это вызывает усиление фильтрации воды и т. д. Чтобы увеличить стойкость цементного камня к выщелачиванию, используют цементы с пониженным содержанием С3S, а также добавляют к цементу активные минеральные (пуццолановые) добавки, связывающие Сa(OH)2 в менее растворимые гидросиликаты кальция nCaO·SiO2·mH2O.

Еще сильнее разрушает цементный камень фильтрующаяся через него минерализованная вода. В этом случае внутри цементного камня происходят различные химические реакции между растворенными в воде солями и продуктами твердения цемента.Особенно опасна сульфатная коррозия, вызываемая водой, содержащей сульфат-ион SО2-4 (в частности, растворы СаSО4). причиной разрушения является образование в цементном камне сложного комплексного соединения: гидросульфоалюмината кальция (эттрингит). Он образуется при взаимодействии гидроалюмината кальция, находящегося в цементном камне с поступающими с водой ионами Са2+ и SО2-4 по следующей схеме:
