Снеговая нагрузка

Полное расчетное значение снеговой нагрузки S на горизонтальную проекцию покрытия определяем по формуле

Sg=2,4 кН/м2 – расчетное значение веса снегового покрова на 1 м2 горизонтальной поверхности земли (г Архангельск – IV снеговой район);

Схему распределения снеговой нагрузки и значения коэффициента m принимаем в соответствии с приложением 3 СНиП Нагрузки и воздействия [1], при этом промежуточные значения коэффициента m определяем линейной интерполяцией.

Рис. 2 Схема распределения снеговой нагрузки

Для покрытий в виде стрельчатых арок

m1 = cos 1,8a;

m2 = 2,4 sin 1,4a,

где a — уклон покрытия, град

Табл. 4 Коэффициенты m

Ветровая нагрузка

Нормативное значение средней составляющей ветровой нагрузки wm на высоте z над поверхностью земли

w0= 0,30 кН/м2 – нормативное значение ветрового давления;

(г. Архангельск – II ветровой район)

k– коэффициент, учитывающий изменение ветрового давления по высоте в зависимости от типа местности;

(местность тип В – городские территории, лесные массивы и другие местности равномерно покрытые препятствиями)

Табл. 5 Коэффициент k

сe - аэродинамический коэффициент внешнего давления, принимаем по обязательному приложению 4 СНиП Нагрузки и воздействия [1], где стрелками показано направление ветра. Знак "плюс" у коэффициентов сe соответствует направлению давления ветра на соответствующую поверхность, знак "минус" — от поверхности. Промежуточные значения нагрузок следует определять линейной интерполяцией.

gf – коэффициент надежности по нагрузке. gf = 1,4

Согласно приложению 4 СНиП [1] ветровую нагрузку для здания со сводчатым очертанием покрытия находим значения коэффициентов се на двух участках

1 участок - ;

2 участок -

На каждом участке находим средний коэффициент:

- протяженность участка с однозначной эпюрой на определенном участке.

- тангенс угла наклона эпюры ветрового давления на участке с однозначной эпюрой.

;

;

;

;

Расчетные значения ветровой нагрузки

;

;

;

;

;

;

;

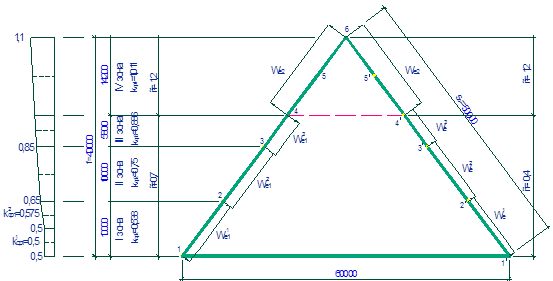

Рис. 3 Схема аэродинамических коэффициентов и коэффициентов k.

Статический расчет плиты покрытия

Фанерные панели рассчитываются только на воздействия нагрузок как плиты, свободно лежащие на двух опорах, и как элементы цельного коробчатого сечения, приведенного к наиболее напряженному материалу – фанере.

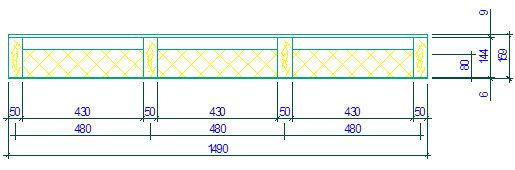

Рис.4 Поперечное сечение плиты

Ширина площадки опирания на верхний пояс несущей конструкции 8 см, расчетный пролет плиты: .

Плита рассчитывается как балка на 2-х опорах.

Равномерно распределенная нормативная нагрузка равна = 4,363·1,5 = 6,545 кН/м;

Равномерно распределенная расчетная нагрузка равна = 6,130·1,5 = 9,195 кН/м;

Расчетный изгибаемый момент: ;

Поперечная сила: ;

Определение геометрических характеристик расчетного сечения плиты

Расчет конструкции плиты выполняем по методу приведенного поперечного сечения в соответствии с п.4.23 СНиП II-25-80 Деревянные конструкции [3].

Приведенная ширина панели

= 0,9·3·bo+4·bp= 0,9·129 + 20= 136,1 см;

где = 3·43= 129 см – суммарная ширина фанерных полок,

= 4·5 =20 см – суммарная ширина ребер панели,

Площадь поперечных сечений:

- верхней полки 0,9·136,1= 122,49 см2;

- нижней полки 0,6136,1= 81,66 см2;

Отношение модуля упругости материалов полок и ребер

; ;
