ОГЛАВЛЕНИЕ

1 ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ ОГРАЖДЕНИЙ

2 РАСЧЕТ ТЕПЛОПОТЕРЬ ОТАПЛИВАЕМЫХ ПОМЕЩЕНИЙ

3 РАСЧЕТ ПОВЕРХНОСТИ НАГРЕВАТЕЛЬНЫХ ПРИБОРОВ

4 РАСЧЕТ ТРУБОПРОВОДОВ СИСТЕМЫ ОТОПЛЕНИЯ

5 РАСЧЕТ СИСТЕМЫ ВЕНТИЛЯЦИИ

6 ВЫБОР ЦИРКУЛЯЦИОННОГО НАСОСОВ

7 ВЫБОР ОБОРУДОВАНИЯ КОТЕЛЬНОЙ

8 ПОДБОР РАСШИРИТЕЛЬНОГО БАКА

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1 ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ ОГРАЖДЕНИЙ

1.1 Исходные данные

Температура наиболее холодной пятидневки: tн =-34 ºС;

Средняя температура отопительного периода: tо.п. = -7,4 ºС;

Продолжительность отопительного периода: Zо.п. = 218 суток;

Средняя скорость ветра за январь: ω = - м/с;

Зона влажности: «С»;

1.2 Определение требуемых термических сопротивлений наружных ограждений

Требуемое значение сопротивления теплопередаче находим по формуле:

,

где tв - расчётная температура воздуха в помещении, принимаемая по таблице 1.4 [1] tв = 20 ºС;

- коэффициент теплоотдачи от воздуха помещения к внутренней поверхности наружного ограждения, принимаемое по таблице 1.5 [1] Вт/(м2∙К);

n - коэффициент, зависящий от положения наружной поверхности ограждения по отношению к наружному воздуху;

Δtн - нормируемый температурный перепад между температурой воздуха в помещении и температурой внутренней поверхности ограждения, принемаемый по таблице 1.7 [1].

1 Наружные стены:

n = 1; Δtн = 4 ºС;

.

2 Чердачное перекрытие:

n = 0,9; Δtн = 3 ºС;

.

3 Надподвальное перекрытие:

n = 0,75; Δtн = 2 ºС;

.

1.3 Определение приведенных термических сопротивлений ограждений здания

Вычислим градусосутки отопительного периода:

;

°С ∙ сутки.

Вычислим приведённые термические сопротивления , м2∙К/Вт, наружных ограждений здания:

1 Стены:

;

м2∙К/Вт.

Принимаем следующую конструкцию стены:

Рисунок 1.1 Разрез стены

Внутренняя штукатурка из цементно-песчаного раствора λ1 = 0,8 Вт/(м∙ºС), δ1 = 0,020 м; Внутрнений и наружный слои кладки из обыкновенного глиняного кирпича на цементном песчаном растворе λ2 = λ4 = 0,81 Вт/(м∙ºС); δ2 = 0,250 м; δ4 = 0,120 м; между слоями кирпичной кладки утеплитель из пенополиуретана λ3 = 0,03 Вт/(м∙ºС); δ3 = x м.

Рассчитаем толщину утепляющего слоя из уровнения приняв :

,

где αн = 23 Вт/(м2∙ºС) - коэффициент теплоотдачи в зимних условиях для наружных стен; для чердачных и надподвальных перекрытий αн = 12 Вт/(м2∙ºС) по таблице 1.5 [1];

;

x = 0,086 м, принимаем толщину утеплителя x = 0,090 м.

Фактическое сопротивления теплопередаче Rф будет:

;

(м2∙ºС)/Вт.

Вт/(м2∙ºС).

2 Окна:

;

м2∙К/Вт.

Выбираем двухкамерные пакет из стекла с селективным покрытием по таблице 3[3] м2∙К/Вт.

Вт/(м2∙ºС).

3 Перекрытия:

;

м2∙К/Вт.

Принимаем следующую конструкцию чердачного перекрытия:

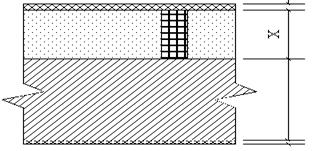

Рисунок 1.2 Чердачное перекрытие

Цементная стяжка λ1 = 0,582 Вт/(м∙°С), δ1 = 0,020 м; Пенополиуретан λ2 = 0,03 Вт/(м∙°С), δ2 = x м; Железобетонная плита λ3 = 1,92 Вт/(м∙°С), δ3 = 0,220 м; Затирка λ4 = 0,582 Вт/(м∙°С), δ4 = 0,005 м.

Рассчитаем толщину утепляющего слоя:

;

;

x = 0,127 м;

Принимаем толщину утеплителя 0,13 м.

Фактическое сопротивления теплопередаче Rф будет:

;

(м2∙ºС)/Вт.

Вт/(м2∙ºС).

Принимаем следующую конструкцию надподвального перекрытия:

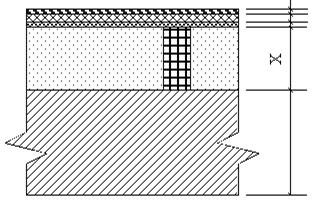

Рисунок 1.3 Надподвальное перекрытие

Линолеум λ1 = 0,256 Вт/(м2∙°С); δ1 = 0,005 м; Доска λ2 = 0,174 Вт/(м2∙°С); δ2 = 0,020 м; Выравнивающий слой из цементно-песчаного раствора λ3 = 0,8 Вт/(м2∙ºС); δ3 = 0,015 м; Пенополиуретан λ4 = 0,03 Вт/(м2∙°С); δ4 = x м; Железобетонная плита λ5 = 1,92 Вт/(м2∙°С); δ5 = 0,220 м.

Рассчитаем толщину утепляющего слоя:

;

;

x = 0,124 м;

Принятая толщина утеплителя 0,13 м.

Фактическое сопротивления теплопередаче Rф будет

(м2∙ºС)/Вт.

Вт/(м2∙ºС).
