Мощность устройств наружного освещения.
Таблица №6
|
Наименование потребителей |
Площадь потребителя, F |
Уд. мощность на ед. потребителя
|
Коэфф. спроса
|
Общая потребляемая мощность
| |
|
Главные проходы и проезды. |
206 |
0,005 |
0,8 |
0,824 | |
|
Охранное освещение |
670 |
0,015 |
0,8 |
8,04 | |
|
Монтаж конструкции |
324 |
0,003 |
0,8 |
0,777 | |
|
Открытые складские площадки |
131,3 |
0,005 |
0,8 |
0,525 |
∑ 10,16
- Определение мощности устройств внутреннего освещения,
- удельная мощность на единицу внутреннего потребителя,
F – площадь потребителя,
- коэффициент спроса
Мощность устройств внутреннего освещения.
Таблица №7
|
Наименование потребителей |
Площадь потребителя, F |
Уд. мощность на ед. потребителя
|
Коэфф. спроса
|
Общая потребляемая мощность
| |
|
Прорабская |
27 |
0,015 |
0,8 |
0,324 | |
|
Диспетчерская |
14,7 |
0,015 |
0,8 |
0,174 | |
|
Гардеробные, раздевалки |
18 |
0,005 |
0,8 |
0,014 | |
|
Душевые |
12,8 |
0,003 |
0,8 |
0,03 | |
|
Уборная |
18 |
0,003 |
0,8 |
0,043 | |
|
Помещение для обогрева. |
27 |
0,003 |
0,8 |
0,064 | |
|
Буфет |
26,35 |
0,001 |
0,8 |
0,021 | |
|
Мед.пункт |
20,28 |
0,015 |
0,8 |
0,243 | |
|
Склады |
61 |
0,015 |
0,8 |
0,732 |
∑ 1,645
Определение мощности трансформаторной подстанций
- Строим график электрической нагрузки и определяем максимальную потребляемую мощность,
.
- Определяем расчетную мощность трансформатора
по формуле:
- коэффициент, учитывающий потери в сети,
Принимаем тип трансформатора
CКПТ-100-6/10/0,4 мощностью 50 кВт

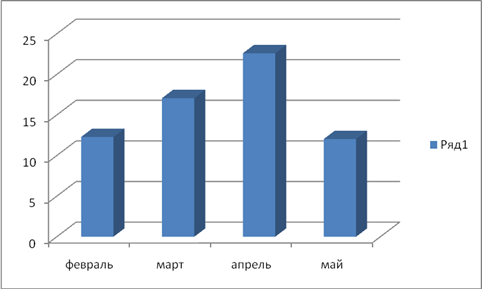

График электрической нагрузки
Выбор и расчет системы освещения строительной площадки.
Освещение строительной площадки подразделяется на рабочее, аварийное, эвакуационное и охранное. Рассмотрим лишь рабочее и охранное освещение.
Рабочее освещение выделяют двух типов: общее равномерное и общее локализованное (местное).
Для строительных площадок необходимо предусмотреть общее равномерное освещение (если работы выполняются в две смены). При этом освещенность принимают не менее 2 лк.
Для освещения мест производства наружных строительных и монтажных работ помимо общего равномерного принимают дополнительное общее локализованное освещение.
Охранное освещение предусматривают на границах строительных площадок и принимают освещенность 0,5 лк.
Требуемая суммарная освещенность строительной площадки
определяется по формуле:
- нормативная освещенность соответствующего участка площадки,
- количество участков строительных работ,
