31. Расчетный коэффициент энергетической эффективности системы отопления и централизованного теплоснабжения здания от источника теплоты принимаем h0des=0,5, так как здание подключено к существующей системе централизованного теплоснабжения.

32. Требуемый удельный расход тепловой энергии системой теплоснабжения на отопление здания принимается по таблице 3.7 - для девятиэтажного здания равен 80 кДж/ (м2.0С. сут).

Следовательно, полученный нами результат значительно меньше требуемого 58,21<80, поэтому мы имеем возможность уменьшать приведенные сопротивления теплопередачи ограждающих конструкций, определенные по таблице 1"б" СНиП II-3-79*, исходя из условий энергосбережения. (Изменения вносим в пункт 19).

19. Для второго этапа расчета примем следующие сопротивления теплопередачи ограждающих конструкций:

стен Rwreq=1,467 м2 0С/Вт

окон и балконных дверей Rfreq=0,374 м2 0С/Вт - (Без изменения)

глухой части балконных дверей RF1req=0,81 м2 0С/Вт - (Без изменения)

наружных входных дверей Redreq=0,688 м2 0С/Вт -

т.е.0,6 от R0тр по санитарно-гигиеническим условиям;

совмещенное покрытие Rcreq=2,08 м2 0С/Вт

перекрытия первого этажа Rf=2,289 м2 0С/Вт

20. Приведенный трансмиссионный коэффициент теплопередачи здания:

Kmtr=1,13 (2091,96/1,467+426,15/0,374+63/0,81+3,45/0,688+

+378,67/2,08+0,6.378,67/2,289) /3341,9 = 0,991 (Вт/ (м2.0С)).

21. (Без изменения). Воздухопроницаемость стен, покрытия, перекрытия первого этажа Gmw=Gmc=Gmf=0,5 кг/ (м2. ч), окон в деревянных переплетах и балконных дверей GmF=6 кг/ (м2. ч). (Таблица 12 СНиП II-3-79*).

22. (Без изменения). Требуемая краткость воздухообмена жилого дома na, 1/ч, согласно СНиП 2.08.01, устанавливается из расчета 3м3/ч удаляемого воздуха на 1м2 жилых помещений, определяется по формуле:

na= 0,5793 (1/ч).

23. (Без изменения). Приведенный инфильтрационный (условный) коэффициент теплопередачи здания:

Kminf=0,376 (Вт/ (м2.0С)).

24. Общий коэффициент теплопередачи, Вт/ (м2 0С), определяемый по формуле:

Km=Kmtr+Kminf=0,991 + 0,376 = 1,367 (Вт/ (м2.0С)).

Теплоэнергетические показатели

25. Общие теплопотери через ограждающую оболочку здания за отопительный период Qh, МДж:

Qh=0,0864.1,367.2986.3341,9 = 1178597,5 (МДж).

26. (Без изменения). Удельные бытовые тепловыделения qint=10Вт/м2.

27. (Без изменения). Бытовые теплопоступления в здание за отопительный период, МДж:

Qint= 288870,31 (МДж).

28. (Без изменения). Теплопоступления в здание от солнечной радиации за отопительный период:

Qs=171973,33 (МДж).

29. Потребность в тепловой энергии на отопление здания за отопительный период, МДж:

Qhy= [Qh- (Qint+Qs). n]. bh,

Qhy= [1178597,5- (288870,31+171973,33).0,8].1,11= 899014,08 (МДж).

30. Удельный расход тепловой энергии на отопление здания qhdes, кДж/ (м2.0С. сут):

qhdes=103. Qhy/Ah. Dd,

qhdes=103.899014,08/ (3900,1.2986) =77,2 (кДж/ (м2.0С. сут)).

При требуемом qhreq=80кДж/ (м2.0С. сут).

По принятым сопротивлениям теплопередаче определимся с конструкциями ограждений и толщиной утеплителя стен, совмещенного покрытия и перекрытия 1-го этажа.

Стены: принимаем следующую конструкцию стены, теплотехнические характеристики материалов и толщину утеплителя (рисунок 1):

Теплотехнические показатели материалов:

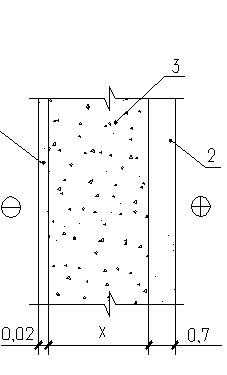

Рисунок 1 - Схема конструкции стеновой панели

Цементно-песчаный раствор:

плотность g = 1800кг/м3,коэффициент теплопроводности lА=0,93 Вт/ (м.0С).

Бетон:

плотность g = 2400 кг/м3,коэффициент теплопроводности lА=1,86 Вт/ (м.0С).

Пенобетон:

плотность g = 400кг/м3,коэффициент теплопроводности lА=0,15 Вт/ (м.0С).

Сопротивление теплопередачи:

R0=Rв+R1+Rутеп+R2+Rн=R0треб;

1/8,7 + 0,02/0,93 + 0,7/1,86 + dутеп/0,15 + 1/23 = 2,445,откуда dутеп = 0,334 (м) = 335 мм

Совмещенное покрытие

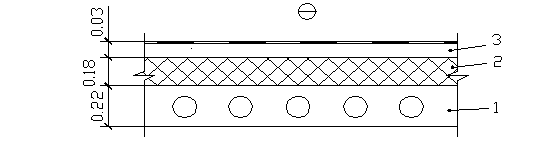

Рисунок 2 - Схема совмещенного покрытия

Термическое сопротивление пароизоляционного слоя и рулонного ковра относим в запас.

Теплотехнические показатели

Железобетонная плита пустотного настила:

плотность g =2500 кг/м3, коэффициент теплопроводности lА=1,92 Вт/ (м.0С).

(Термическое сопротивление плиты пустотного настила - неоднородной конструкции составляет 0,163 м2 0С/Вт).

Пенобетон:

плотность g =300 кг/м3, коэффициент теплопроводности lА=0,11 Вт/ (м.0С).

Цементно-песчаный раствор:

плотность g =1800 кг/м3, коэффициент теплопроводности lА=0,76 Вт/ (м.0С).

Сопротивление теплопередаче:

R0=Rв+Rж/б+Rутеп+Rраств+Rн=R0треб;

1/8,7+0,163+dутеп/0,11+0,03/0,76+1/23=2,откуда dутеп=0,18 (м) = 20 мм

Перекрытие первого этажа

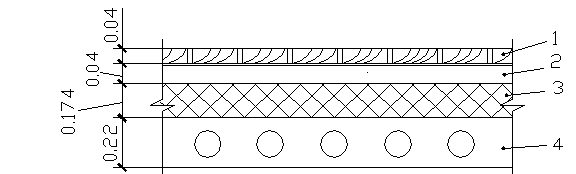

Рисунок 3 - Схема перекрытия первого этажа

Строительный картон между раствором и деревянным полом отнесен в запас.

Теплотехнические характеристики материалов:

1. Доски пола:

плотность g=500 кг/м3, коэффициент теплопроводности lА=0,14 Вт/ (м.0С).

2. Цементно-песчаный раствор:

плотность g =1800 кг/м3, коэффициент теплопроводности lА=0,76 Вт/ (м.0С).

3. Утеплитель - керамзит:

плотность g =400 кг/м3, коэффициент теплопроводности lА= 0,13 Вт/ (м.0С).

Железобетонная плита:

плотность g = 2500 кг/м3, коэффициент теплопроводности lА= 1,92

Вт/ (м.0С).

Сопротивление теплопередаче:

R0=Rв+Rдос. +Rраст+Rутеп+Rж/б+Rн=R0треб;

1/8,7+0,04/0,14+0,04/0,76+dутеп/0,13+0,163+1/23=2,0,1149+0,2857+0,0526+dутеп/0,13+0,163+0,043=2,откуда dутеп=0,174 (м) = 175 мм

3.4 Внутренние стены

Внутренние стены и стены лестничных клеток выполняются из железобетонных панелей толщиной 160 мм.

Расчет звукоизоляции межквартирной стены:

3.5 Перегородки

В проекте предусмотрены межквартирные, межкомнатные и ограждающие санузлы и кухни перегородки.

Межквартирные перегородки из железобетонных панелей толщиной 160 мм, межкомнатные перегородки из прокатного гипсобетона толщиной 80 мм, а ограждающие санузлы и кухни - 65 мм. В местах дверных проемов перегородки усиливают сквозными деревянными стойками.

Панели перегородок устанавливают на железобетонные плиты перекрытий по прокладке из толя и слою раствора 10 мм.

К стенам перегородки крепят скобами и ершами.

В местах сопряжения с потолком перегородки крепят стальной скобой с приваренным анкером.

Зазоры при примыкании панелей к стенам и потолкам конопатят паклей, смоченной в гипсовом растворе.
